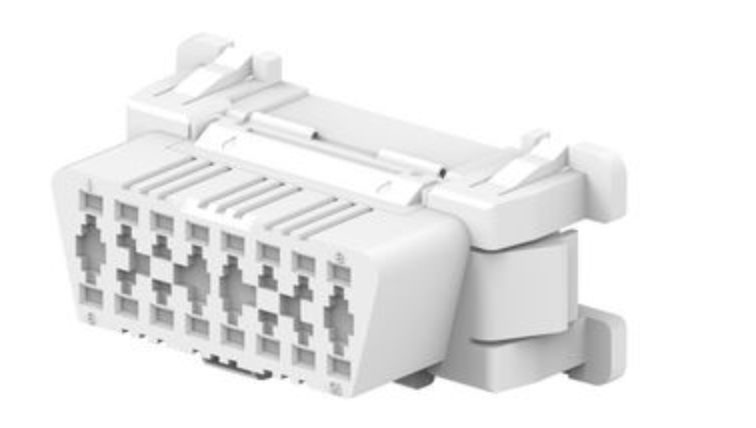

Разъем 179631-1
У поставщика
У поставщиков
3 806 шт.
Норм. уп.: 50
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт34,87 ₽
дешевле всех
Сумма523,05 ₽
В наличии3 109 шт
от 15 штюрлицам и ИП
Склад 13срок до недели
Цена за шт101,65 ₽
Сумма1 524,75 ₽
+ доплата 490,00 ₽
В наличии697 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 23 — 99,50 ₽ (−2%)
15 шт · Склад 39 · 523,05 ₽
Описание
Разъем питания от TE connectivity выполнен в корпусе из PBT для панельного монтажа. Модель рассчитана на 16 позиций, имеет габариты 44,9×24,1×19,6 мм и белый цвет корпуса. Подходит для использования в промышленной автоматике и диагностическом оборудовании.
Технические характеристики
| Дата | 20JUN2019 |
| Тип | корпус вилки |
| Цвет | Белый |
| Шаг | 4 mm |
| Вес | 11g |
| Фиксация | Да |
| Корпус | connector housing |
| Материал | PBT |
| Тип монтажа | панельный монтаж |
| Ревизия | 3 |
| Код CAGE | 200779 |
| Авторские права | Tyco Electronics Japan G.K. |
| Позиции | 16 |
| Размеры | Ширина: 49.2±0.5 mm; Высота: 24.1 mm; Длина: 44.9±0.2 mm; Panel opening: 31.4±0.2 mm x 21.2±0.5 mm; Схема монтажных отверстий: 4x7=28 mm pitch |
| Применение | diagnostic connector |
| Артикул | 179631-1 |
| Тип контакта | receptacle contact |
| Тип корпуса | корпус вилки |
| Вырез в панели | 21.2±0.5 x 31.4±0.2 mm |
| Поляризация | Да |
| Product spec | 108-5637 |
| Общая ширина | 49.2±0.5 mm |
| Ограничение применения | unpublished |
| Тип разъема | diagnostic connector |
| Номер чертежа | 179631 |
| Общая высота | 24.1 mm |
| Общая длина | 44.9±0.2 mm |
| Материал панели | металл, Пластик |
| Толщина панели | 3.5+0.2 mm |
| Application spec | 108-5637 |
| Ответный разъём | cap housing |
| Направление монтажа | specified by arrows on drawing |
| Габаритные размеры | Шкала: 1:1; Ширина: 24.1; Высота: 19.6; Длина: 44.9±0.2 |
| Номер контакта | 776001 |
| Кол-во позиций | 16 |
| Альтернативный артикул | 179631-2 (black) |
| Panel cutout dimensions metal | Ширина: 21.2±0.5; Высота: 31.4±0.2; Радиус угла: R0.5±0.2 (4 places); Other features: 26.2, 14.3REF, 17.1±0.1, 3.5+0.2, R1 (2 places), 12.6+0.5, 17.9+0.2, 43.5, 4x7=28, 2.1±0.2, 31±0.2, 37, 44.9±0.2, 18±0.2, 11665, 3D16FW, 49.2±0.5, 44.2±0.3, R1.2MIN, 3.6±0.2, 4PITCH |
| Panel cutout dimensions plastic | Ширина: 31.4±0.2; Высота: 14.3REF; Радиус угла: R0.5 (2 places), R1 (2 places); Other features: 17.1±0.2, 13.85, 19.38, 12.5REF, 2.5REF, 179631, 2REF, 3REF, 23.5±0.3, 18REF, 17.9±0.2, 12±0.2, 3.6+0.2, 18+0.2, 7.5, 44.2±0.3, 52+0.2 |
| AC/DC | AC/DC |
