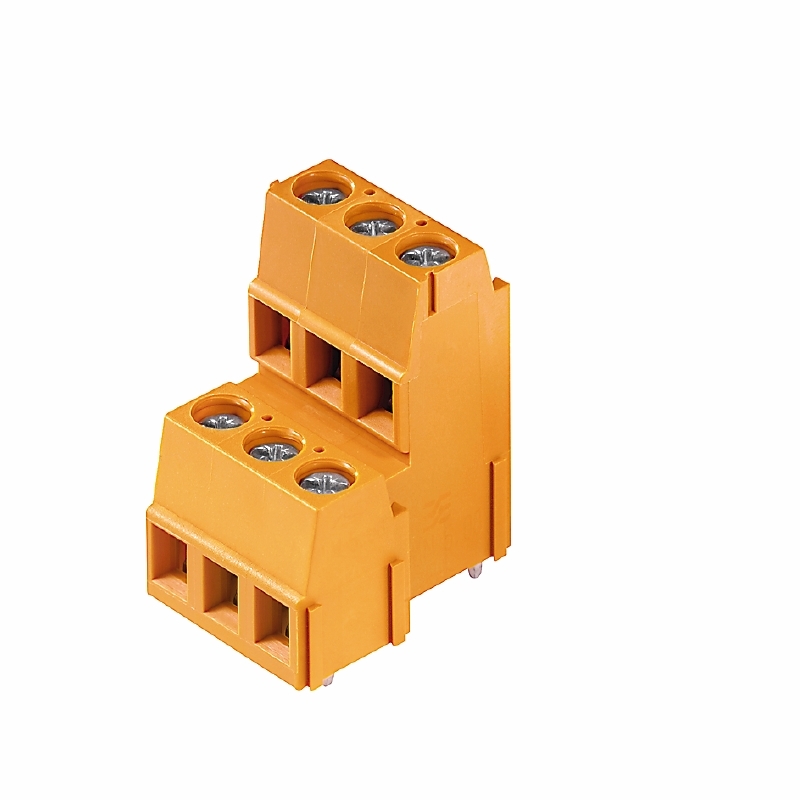

Клеммник 1768890000 LM2N 5.08/12/90 3.5SN OR BX
В наличии
На своём складе
500 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 44,76 |
| от 20 | 43,51 |
| от 40 | 42,26 |
| от 80 | 41,32 |
Описание
Клеммник Weidmuller серии OMNIMATE Signal — это печатный PCB-клеммник с шагом 5.08 мм на 12 контактов. Модель рассчитана на провода сечением от AWG 24 до AWG 14, оснащена винтом M 2.5 и монтируется в отверстия платы (THT). Корпус оранжевого цвета подходит для промышленной автоматики и сигнальных цепей.
Технические характеристики
| GTIN | 4032248115624 |
| Тип | клеммная колодка для печатной платы |
| Цвет | orange (RAL 2000) |

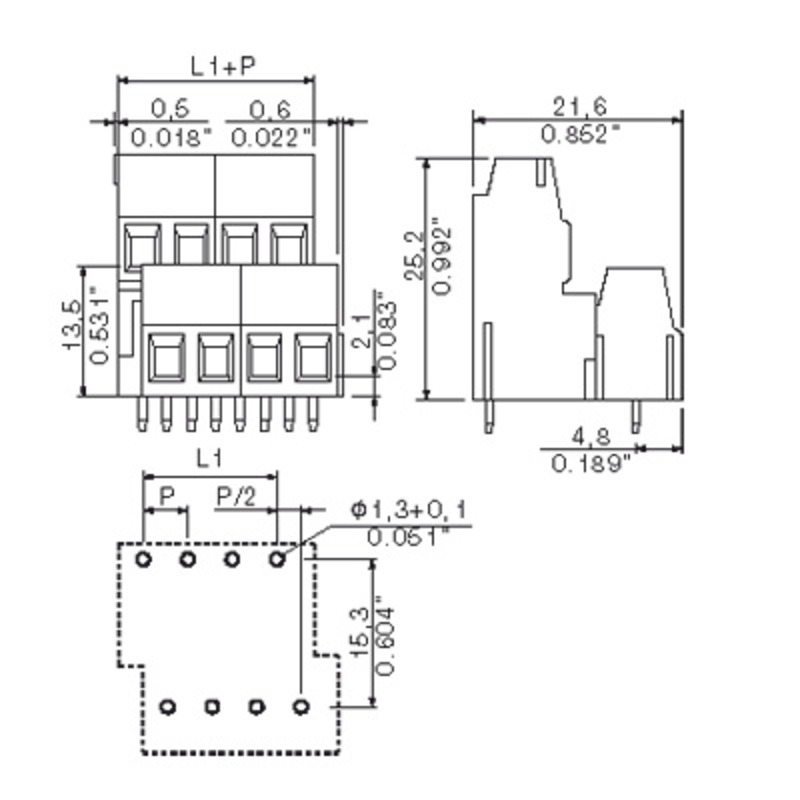

| Глубина | 21.6 mm |
| Шаг | 5.08 mm |
| Ширина | 34.02 mm |
| Высота | 28.7 mm |
| Серия | OMNIMATE Signal - LM |
| Вес | 10.361 g |
| Макс. AWG | AWG 14 |
| Мин. AWG | AWG 24 |
| Тип монтажа | THT |
| Номер заказа | 1768890000 |
| Количество | 36 pc(s) |
| Упаковка | коробка |
| Ширина упаковки | 140 mm |
| Размер винта | M 2.5 |
| Безопасное прикосновение | Да |
| Высота упаковки | 330 mm |
| Длина упаковки | 50 mm |
| Ориентация | 90° |
| Производитель | Weidmüller Interface GmbH & Co. KG |
| Количество рядов | 2 |
| Поверхность контакта | tinned (1-3 μm Ni, 4-6 μm Sn matt) |
| Число полюсов | 12 |
| Материал контакта | Медный сплав |
| Ном. напр. UL | 300 V |
| Длина зачистки | 6 mm |
| Метод соединения | зажимная скоба |
| Степень защиты | IP20 |
| Ном. напряжение CSA | 300 V |
| Ном. напр. IEC | 630 V |
| Лезвие отвертки | 0.6 x 3.5 mm (DIN 5264) |
| Длина вывода | 3.5 mm |
| Объемное сопротивление | 1.20 mΩ |
| Ном. ток UL B | 15 A |
| Ном. ток UL D | 10 A |
| Класс горючести | V-0 |
| Материал изоляции | Wemid (PA) |
| Ном. ток CSA B | 18 A |
| Ном. ток CSA D | 10 A |
| Макс. моножила | 2.5 mm² (H05(07) V-U) |
| Мин. моножила | 0.2 mm² (H05(07) V-U) |
| Размеры паяльного вывода | 0.95 x 0.8 mm |
| Макс. момент затяжки | 0.5 Nm |
| Мин. момент затяжки | 0.4 Nm |
| Макс. гибкий проводник | 2.5 mm² (H05(07) V-K) |
| Мин. гибкий проводник | 0.2 mm² (H05(07) V-K) |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. диапазон зажима | 2.5 mm² |
| Мин. диапазон зажима | 0.2 mm² |
| Макс. раб. темп. | 120 °C |
| Мин. раб. темп. | -50 °C |
| Ном. импульсное напряжение IEC | 4 kV |
| Индекс трекингостойкости | ≥ 600 |
| Диам. монтаж. отверстия | 1.3 mm |
| Макс. темп. установки | 120 °C |
| Мин. темп. установки | -25 °C |
| Краткосрочный выдерживаемый ток | 120 A (3 x 1s) |
| Макс. гильза с пласт. воротн. | 1.5 mm² |
| Мин. гильза с пласт. воротн. | 0.25 mm² |

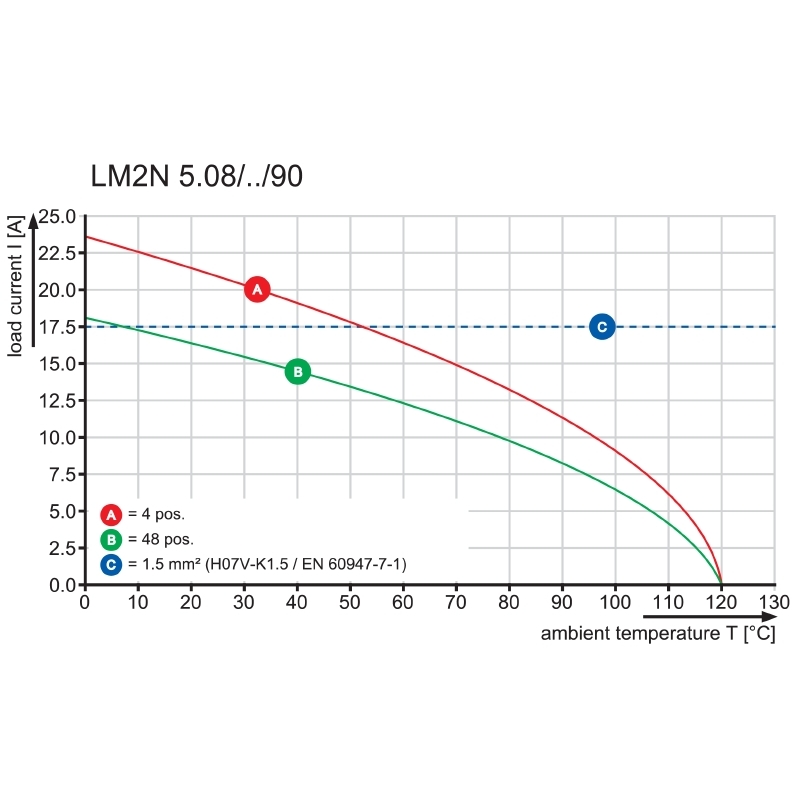

| Ном. ток IEC макс. полюсов 20°C | 16 A |
| Ном. ток IEC макс. полюсов 40°C | 14.2 A |
| Ном. ток IEC мин. полюсов 20°C | 17.5 A |
| Ном. ток IEC мин. полюсов 40°C | 17.5 A |
| Макс. гильза без пласт. воротн. | 1.5 mm² |
| Мин. гильза без пласт. воротн. | 0.25 mm² |
| Ном. напряжение IEC степень загр. III/2 | 320 V |
| Ном. напряжение IEC степень загр. III/3 | 250 V |
