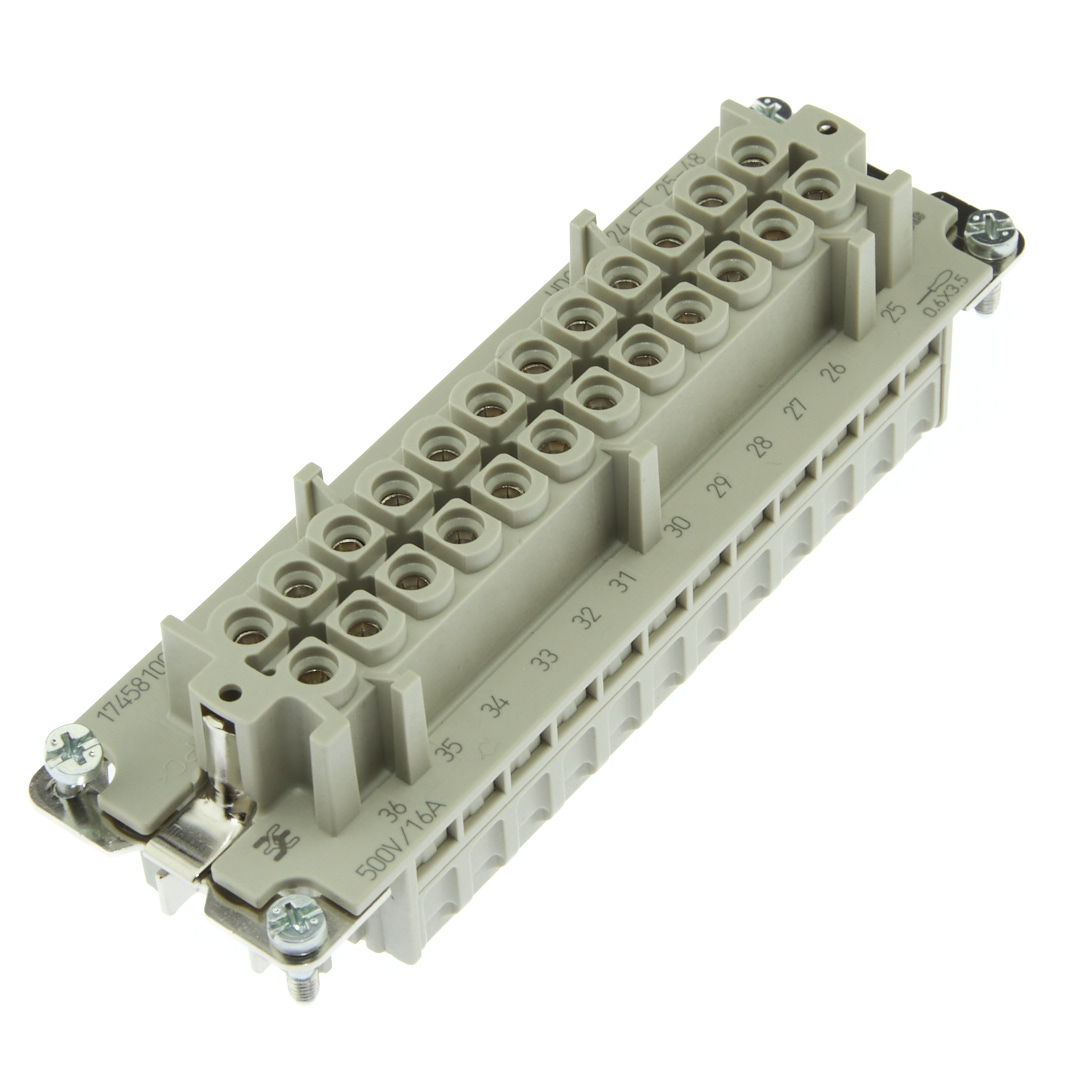

Соединитель электрический 1745810000 HDC HE 24 FT 25-48
В наличии
На своём складе
12 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт433,94 ₽
Сумма867,88 ₽
В наличии12 шт
от 2 шт
от 4 — 427,95 ₽ (−1%)
2 шт · Москва · 867,88 ₽
Описание

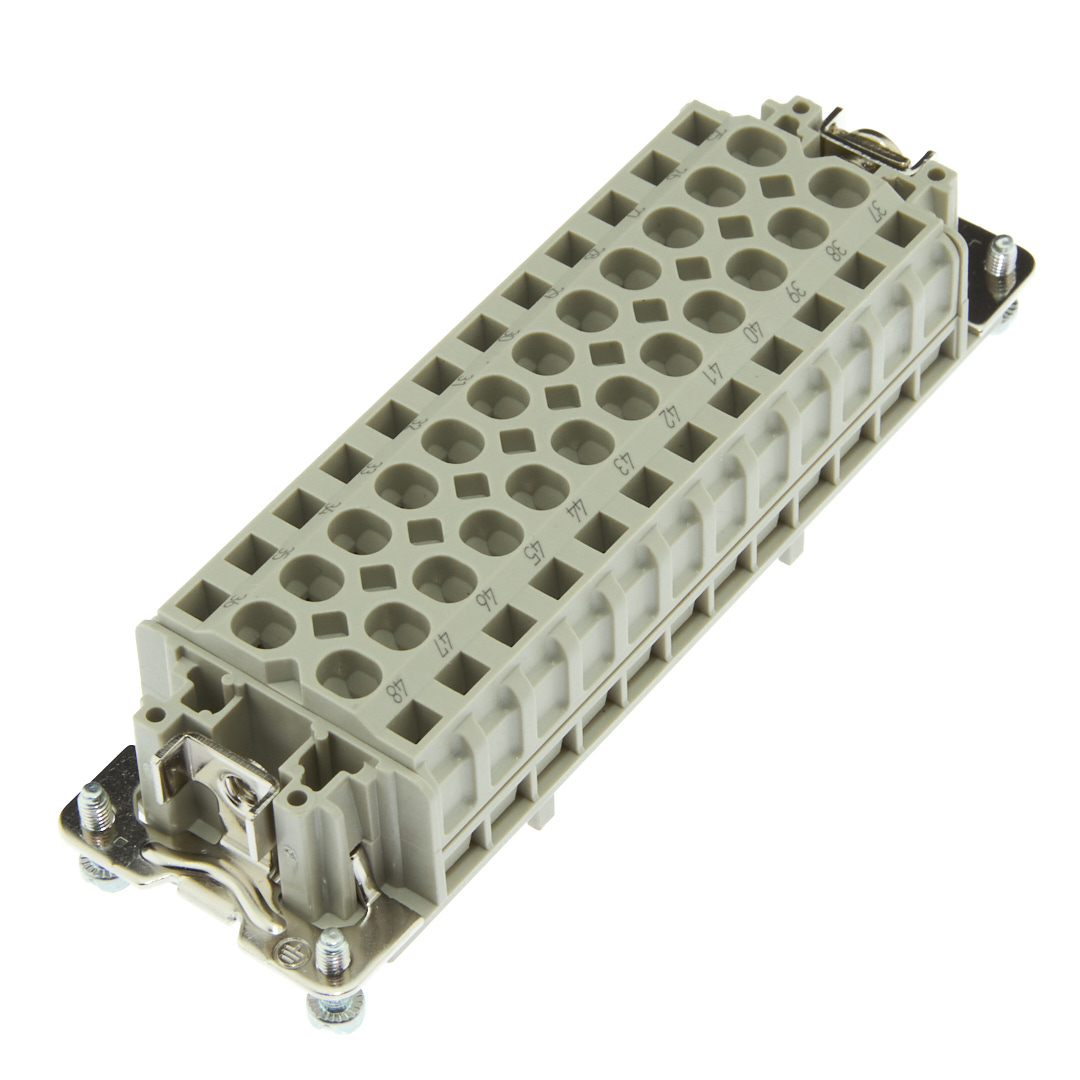

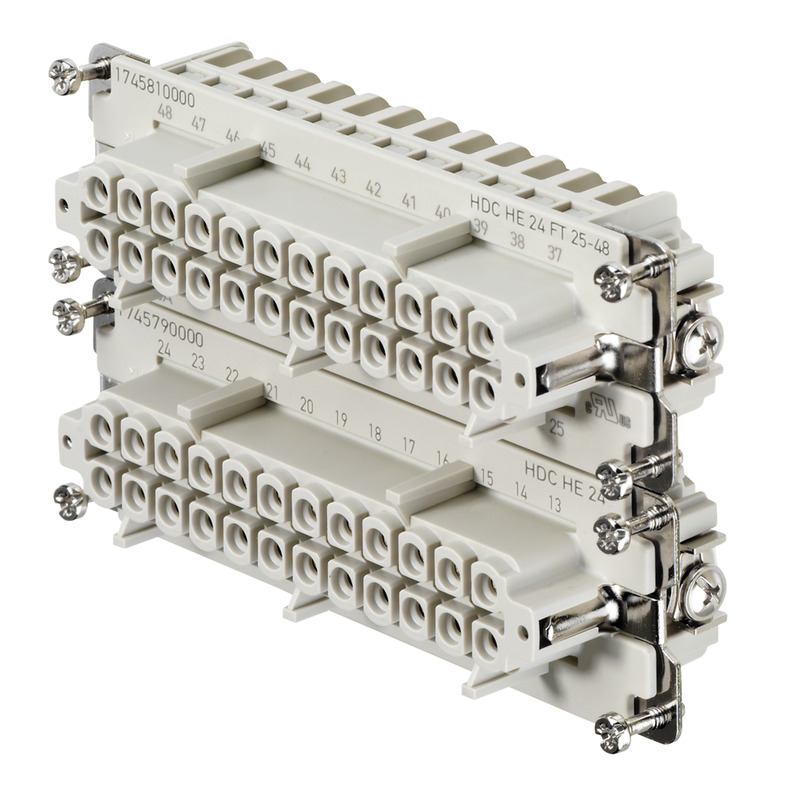

Соединитель электрический Weidmuller серии HE — это вставка (HDC insert) на 24 контакта, тип «мама». Рассчитан на напряжение 500 В и ток 16 А, подключается методом зажима (Tension-clamp), подходит для проводов сечением от AWG 24 до AWG 14. Применяется в промышленной автоматике и распределительных шкафах.
Технические характеристики
| Размер | 8 |
| Тип | HDC HE 24 FT 25-48 |
| Глубина | 111mm |
| Ширина | 34mm |
| Пол разъёма | розетка |
| Высота | 33mm |
| Серия | HE |
| Вес | 110g |
| Макс. AWG | AWG 14 |
| Мин. AWG | AWG 24 |
| Тип монтажа | панель |
| Макс. сечение PE по AWG | AWG 12 |
| Мин. сечение PE по AWG | AWG 20 |
| Описание | Вставка HDC, гнездовая, 500 В, 16 А, 24 полюса, соединение с пружинным зажимом, размер 8 |
| Артикул | 1745810000 |
| Размер винта PE | M4 |
| Ток, А | 16 |
| Сертификаты | RoHS, cURus (E92202) |
| Покрытие | серебро пассивированное |
| Тип соединения | пружинный зажим |
| Число полюсов | 24 |
| Материал контакта | Медный сплав |
| Длина зачистки | 8mm |
| Темп. диапазон | -40°C to 125°C |
| Объемное сопротивление | ≤2 mΩ |
| Тип подключения PE | винтовое |
| Степень загрязнения | 3 |
| Класс горючести | V-0 |
| Материал изоляции | pc, армированный стекловолокном |
| Длина зачистки PE | 10mm |
| Размер крестового шлица | PH1 |
| Ном. напряжение UL/CSA | 600V AC/DC |
| Размер шлица PE | SD 0.8 x 4.0 |
| Сопр. изоляции | 10^10 Ω |
| Номин. импульсное напряжение | 6kV |
| Ном. сечение PE | 4mm² |
| Циклы сочленения (серебро) | ≥500 |
| Размер шлица винта | SD 0.5 x 3.0 |
| Макс. момент затяжки PE | 1.5 Nm |
| Мин. момент затяжки PE | 1.2 Nm |
| Группа материала изоляции | IIIa |
| Ном. напряжение DIN EN 61984 | 500V |
| Макс. сечение проводника | 2.5mm² |
| Мин. сечение проводника | 0.25mm² |
| Макс. сеч. одножильный | 2.5mm² |
| Мин. сеч. одножильный | 0.5mm² |
| Макс. сеч. с наконечником | 2.5mm² |
| Мин. сеч. с наконечником | 0.5mm² |
| Макс. сеч. тонкожильный | 2.5mm² |
| Мин. сеч. тонкожильный | 0.5mm² |
| Количество контактов | 24 |
| Макс. сечение мм² | 2.5 |
| Мин. сечение мм² | 0.25 |
| Ном. напряжение В | 500.0 |
| Стандарт | DIN EN 61984 |
| Рабочая температура | -40…+125 °C |
