Клемма печатной платы 1716120000 LM 5.08/02/135 3.5SN OR BX
В наличии
На своём складе
18 950 шт.
Норм. уп.: 500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,14 |
| от 200 | 1,10 |
| от 400 | 1,06 |
| от 1 000 | 1,05 |
Описание
Клемма печатной платы Weidmuller серии OMNIMATE Signal LM. Двухполюсный разъем с шагом 5.08 мм и винтовым зажимом M2.5, рассчитан на напряжение до 630 В (IEC) и 300 В (UL). Контакт выполнен из луженого медного сплава, корпус оранжевого цвета. Применяется в промышленной автоматике и распределительных устройствах.

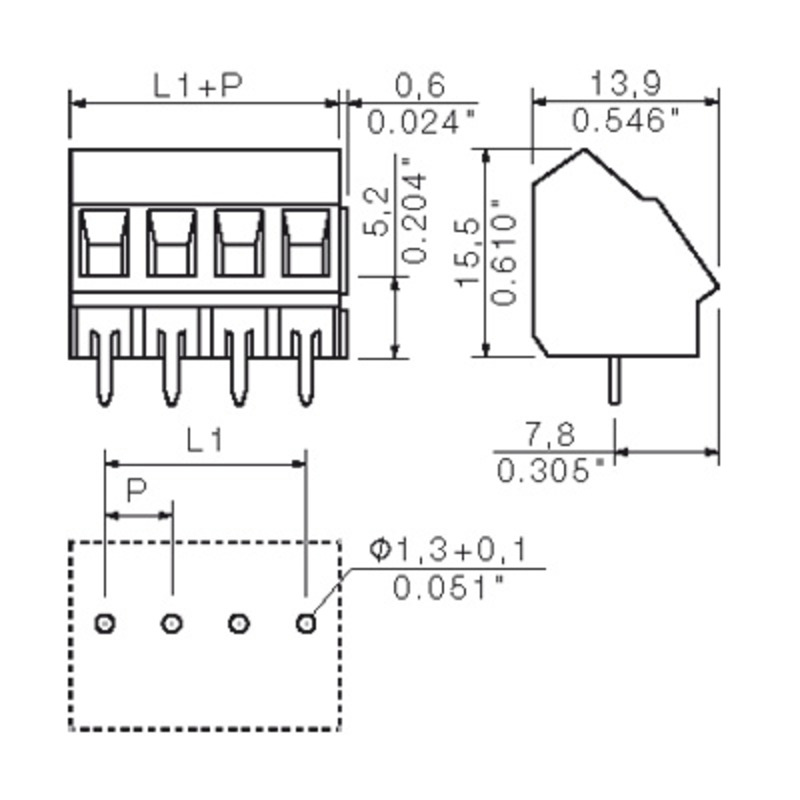

Технические характеристики
| GTIN | 4008190365417 |
| Тип | LM 5.08/02/135 3.5SN OR BX |
| Цвет | orange (RAL 2000) |
| Глубина | 13.9 mm |
| Шаг | 5.08 mm |
| Ширина | 10.71 mm |
| Высота | 19 mm |
| Тип монтажа | THT |
| Упаковка | Box, 500 pcs |
| Нетто вес | 2.58 g |
| Напряжение UL | 300V |
| Описание | PCB terminal with clamping yoke connection, 5.08 mm pitch, 2 poles, 135° conductor outlet, solder pin length 3.5 mm, orange |
| Артикул | 1716120000 |
| Напряжение по IEC | 630V |
| Производитель | Weidmüller Interface GmbH & Co. KG |
| Зажимной винт | M 2.5 |
| Семейство продукта | OMNIMATE Signal - series LM |
| Число полюсов | 2 |
| Материал контакта | Copper alloy, tinned |
| Длина зачистки | 6 mm |
| Степень защиты | IP20 |
| Resistance volume | 1.20 mΩ |
| Screwdriver blade | 0.6 x 3.5 mm |
| Длина вывода | 3.5 mm |
| Диапазон фиксации макс. | 2.5 mm² |
| Диапазон фиксации мин. | 0.2 mm² |
| Класс горючести | V-0 |
| Изоляционный материал | Wemid (PA) |
| Current iec max poles | 16A |
| Current iec min poles | 17.5A |
| Номин. импульсное напряжение | 4kV |
| Solder pin dimensions | 0.95 x 0.8 mm |
| Макс. момент затяжки | 0.5 Nm |
| Мин. момент затяжки | 0.4 Nm |
| Touch safe protection | Safe from finger touch |
| Current ul use group B | 15A |
| Current ul use group D | 10A |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. раб. темп. | 120 °C |
| Мин. раб. темп. | -50 °C |
| Conductor outlet direction | 135° |
| Wire cross section awg max | AWG 14 |
| Wire cross section awg min | AWG 24 |
| Диам. монтаж. отверстия | 1.3 mm |
| Макс. темп. установки | 120 °C |
| Мин. темп. установки | -25 °C |
| Краткосрочный выдерживаемый ток | 120A (3x1s) |
