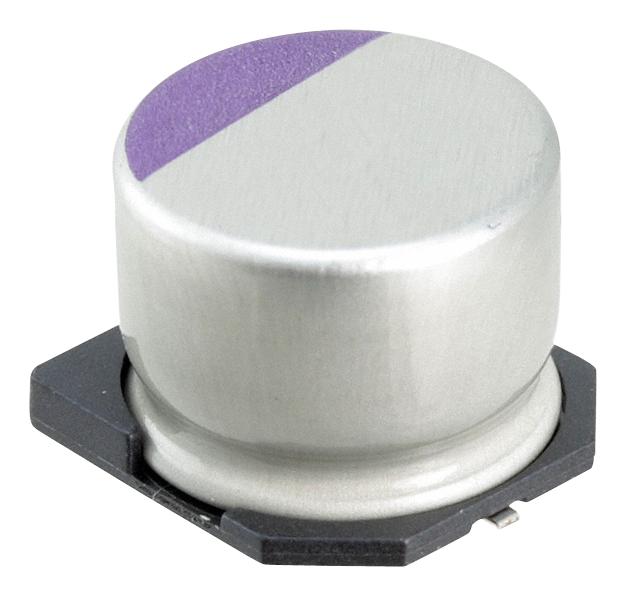

Конденсатор алюминиевый полимерный 270мкФ 16В ±20% ( 6.3х9.9мм) для поверхностного монтажа 0.008Ом 5800мА 5000час 105°С лента на катушке
У поставщика
ПроизводительPAN IND
КатегорияКонденсаторы
У поставщиков
367 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:367 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,43 |
| от 28 | 45,34 |
| от 55 | 43,88 |
| от 109 | 41,86 |
| от 217 | 39,62 |
Описание
Алюминиевый полимерный конденсатор PAN IND на 270 мкФ и 16 В. Выполнен в компактном SMD-корпусе 6,3х9,9 мм, отличается низким сопротивлением 0,008 Ом и высоким допустимым током пульсаций 5800 мА. Подходит для цепей питания в промышленной автоматике и бытовой электронике, где требуется стабильная работа при температуре до 105 °С.
Технические характеристики
| Ёмкость | 270µF |
| Корпус | C10 SMD |
| Монтаж | SMD |
| ESR | 8mΩ |
| Серия | SVPG |
| Особенности | Low profile (Height 4.5 mm max.), Low ESR (6.5 mΩ max.), High ripple current (7500 mA rms max.), RoHS compliance, Halogen free |
| Код корпуса | C10 |
| Damp heat | +60°C, 90-95% RH, 1000h, no applied voltage |
| Ресурс | 5000h at +105°C, rated voltage applied |
| Упаковка | Tape and reel |
| Полярный | Да |
| Размер катушки | ø380mm |
| Размеры | Ширина: 6.6 ±0.2 mm; Высота: 6.6 ±0.2 mm; Длина: 9.9 +0.1/-0.4 mm; Диаметр: 6.3 ±0.5 mm; Case dimension c: 7.3 ±0.2 mm; Terminal pitch p: 2.1 mm; Terminal width r: 0.6-0.8 mm |
| Артикул | 16SVPG270M |
| Производитель | Panasonic |
| Тип продукта | Conductive Polymer Aluminum Solid Capacitor |
| Ном. напряжение | 16V |
| Пульсирующий ток | 5800mA rms |
| Esr temperature | +20°C |
| Соответствие RoHS | RoHS compliance, Halogen free |
| Количество в упаковке | 500 pcs |
| Номинальная температура | +105°C |
| Темп. диапазон | -55°C to +105°C |
| Dc leakage current | 864µA |
| Dc leakage formula | 0.2 CV µA |
| Коэффициент рассеяния | 0.12 |
| Esr frequency range | 100kHz to 300kHz |
| Dc leakage condition | After 2 minutes |
| Примечание | SMD эл-лит 16V 270uF /6.3*9.9/105°C |
| Допуск емкости | ±20% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Частота пульсаций тока | 100kHz |
| Пульсация тока темп. | +105°C |
| Frequency correction factor | Coefficient: 0.05; Диап. частот: 120Hz ≤ f < 1kHz, Coefficient: 0.3; Диап. частот: 1kHz ≤ f < 10kHz, Coefficient: 0.7; Диап. частот: 10kHz ≤ f < 100kHz, Coefficient: 1; Диап. частот: 100kHz ≤ f < 500kHz |
| Damp heat capacitance change | Within ±20% of initial value |
| Damp heat dc leakage current | Within initial limit (after voltage processing) |
| Damp heat dissipation factor | ≤150% of initial limit |
| Dissipation factor condition | 120Hz / +20°C |
| Endurance capacitance change | Within ±20% of initial value |
| Endurance dc leakage current | Within initial limit |
| Endurance dissipation factor | ≤150% of initial limit |
| Описание (англ.) | Cap Aluminum Polymer 270uF 16VDC 20%( 6.3 X 9.9mm) SMD 0.008 Ohm 5800mA 5000h 105C T/R |
