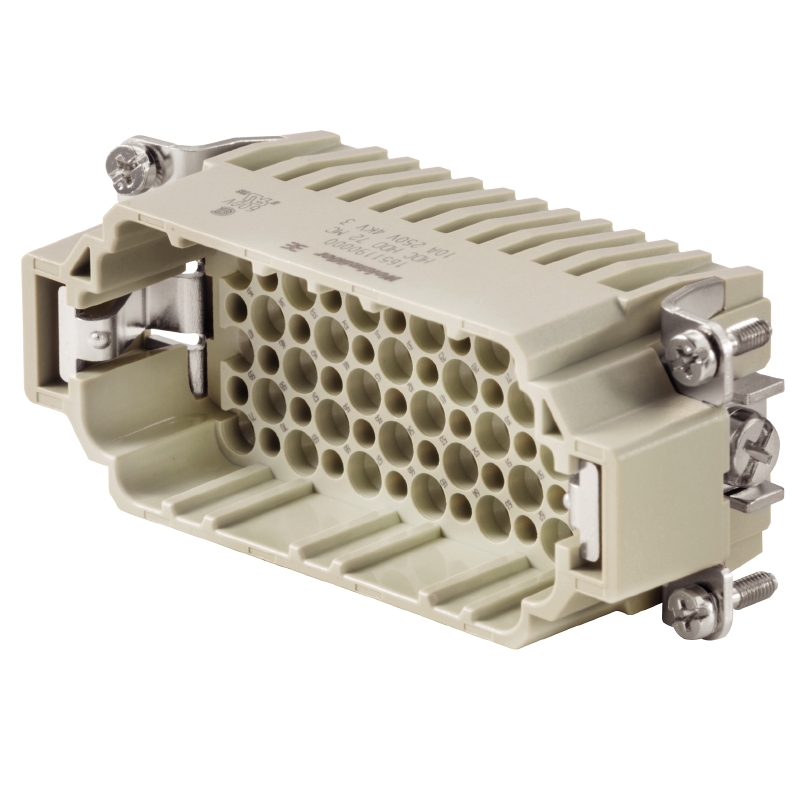

Разъем 1651190000 HDC HDD 72 MC
В наличии
На своём складе
2 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 218,47 |
| от 6 | 212,13 |
| от 12 | 208,97 |
| от 25 | 201,05 |
Описание
Разъем Weidmuller серии HDC HDD 72 MC. Рассчитан на ток до 10 А и напряжение до 250 В, имеет 72 контакта с обжимным соединением. Корпус размера 6, рабочая температура от -40°C до 125°C. Применяется в промышленной автоматике и распределительных шкафах.
Технические характеристики
| RoHS | Conform |
| Размер | 6 |
| Тип | HDC HDD 72 MC |
| Глубина | 84.5 mm |
| Ширина | 34 mm |
| Высота | 33 mm |
| Нетто вес | 55 g |
| REACH SVHC | Potassium perfluorobutane sulfonate |
| Номер заказа | 1651190000 |
| Pe screw size | M4 |
| Ном. ток | 10 A |
| Ном. напряжение | 250 V |
| Тип соединения | Crimp |
| Число полюсов | 72 |
| Длина зачистки | 8 mm |
| Материал контактов | Copper alloy |
| Темп. диапазон | -40°C to 125°C |
| Объемное сопротивление | ≤4 mΩ |
| Pe connection type | Screw connection |
| Степень загрязнения | 3 |
| Класс горючести | V-0 |
| Изоляционный материал | PC glass-fibre reinforced |
| Прочность изоляции | 10^10 Ω |
| Pe stripping length | 10 mm |
| Plugging cycles gold | ≥500 |
| Номин. импульсное напряжение | 4 kV |
| Nominal voltage ul csa | 600 V AC/DC |
| Pe rated cross section | 2.5 mm² |
| Plugging cycles silver | ≥500 |
| Pe tightening torque max | 1.5 Nm |
| Pe tightening torque min | 1.2 Nm |
| Группа изол. мат. | IIIa |
| Chemical resistance petrol | Resistant |
| Wire cross section awg max | AWG 14 |
| Wire cross section awg min | AWG 26 |
| Chemical resistance acetone | Resistant |
| Chemical resistance ammonia | Conditionally resistant |
| Chemical resistance benzene | Resistant |
| Макс. сечение проводника | 2.5 mm² |
| Мин. сечение проводника | 0.14 mm² |
| Chemical resistance methanol | Conditionally resistant |
| Chemical resistance motor oil | Conditionally resistant |
| Chemical resistance diesel oil | Conditionally resistant |
| Chemical resistance acetic acid | Resistant |
| Chemical resistance lye diluted | Resistant |
| Chemical resistance outdoor use | Conditionally resistant |
| Chemical resistance potassium hydroxide | Conditionally resistant |
| Chemical resistance hydrochlorofluorocarbons | Conditionally resistant |
