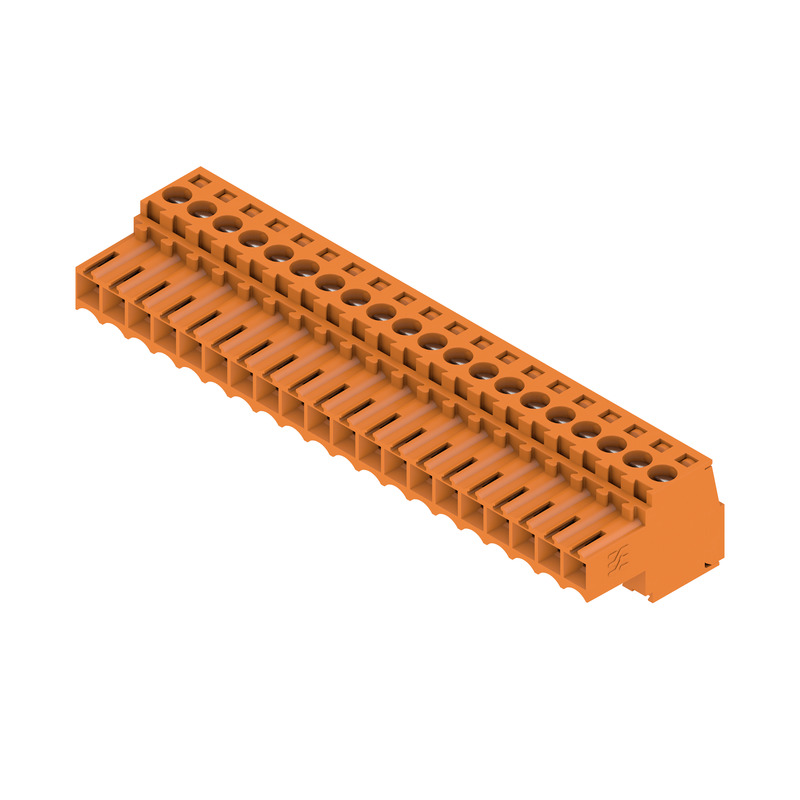

Штекерный соединитель 1620320000 BL 3.50/20/180 SN OR BX
В наличии
На своём складе
12 шт.
Норм. уп.: 24
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 131,08 |
| от 6 | 127,28 |
| от 12 | 125,38 |
| от 25 | 120,63 |
Описание

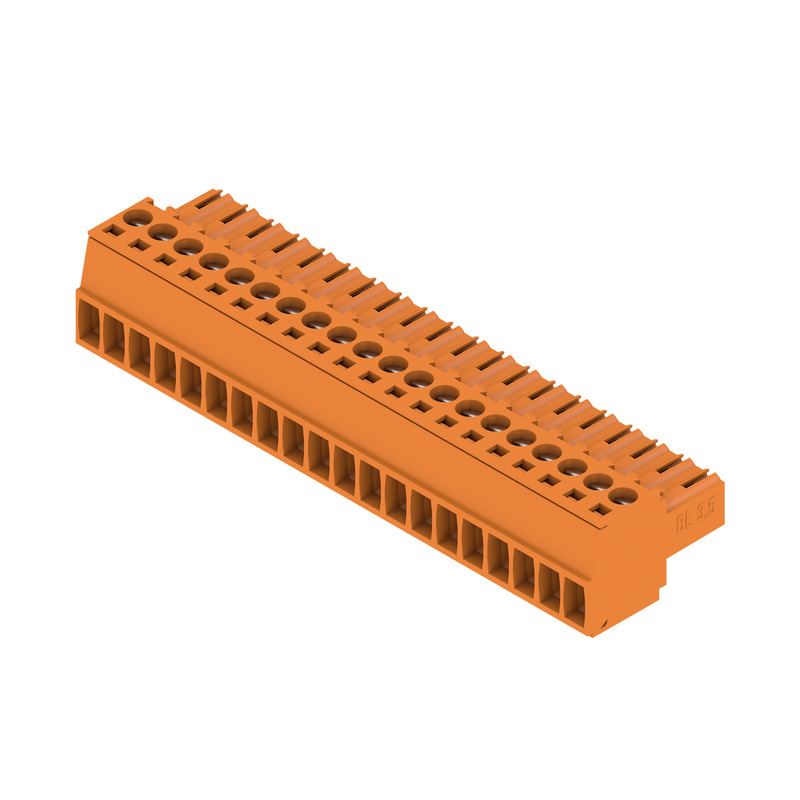

Штекерный соединитель Weidmuller серии BL 3.50 с 20 полюсами и шагом 3.5 мм. Оранжевый корпус (RAL 2000) рассчитан на ток до 10 А и напряжение до 300 В (UL). Оснащен винтовым зажимом для проводов сечением от AWG 28 до AWG 14. Применяется в промышленной автоматике и распределительных шкафах.
Технические характеристики
| Тип | BL 3.50/20/180 SN OR BX |
| Цвет | orange (RAL 2000) |
| Глубина | 18.5 mm |
| Шаг | 3.5 mm |
| Ширина | 70 mm |
| Высота | 13 mm |
| Корпус | Box |
| Тип монтажа | Plug-in (mating with male header, wire connection) |
| Ток UL | 10 A |
| Нетто вес | 17.786 g |
| Напряжение UL | 300 V |
| Current csa | 10 A |
| Описание | Female plug connector, clamping yoke screw system, 3.50 mm pitch, 20 poles, 180° |
| Артикул | 1620320000 |
| Voltage csa | 300 V |
| Напряжение по IEC | 320 V |
| Wire awg max | AWG 14 |
| Wire awg min | AWG 28 |
| Зажимной винт | M2 |
| Число полюсов | 20 |
| Циклы подключения | 25 |
| Материал контакта | Copper alloy, hot-dip tinned (4-8 µm Sn) |
| Длина зачистки | 6 mm |
| Степень защиты | IP20 (fully mounted) |
| Resistance volume | ≤5 mΩ |
| Screwdriver blade | 0.4 x 2.5 mm |
| Диапазон фиксации макс. | 1.5 mm² |
| Диапазон фиксации мин. | 0.08 mm² |
| Класс горючести | UL 94 V-0 |
| Изоляционный материал | PBT |
| Ном. сечение | 1.5 mm² |
| Current iec max poles | 12 A |
| Current iec min poles | 17 A |
| Номин. импульсное напряжение | 2.5 kV |
| Макс. момент затяжки | 0.25 Nm |
| Мин. момент затяжки | 0.2 Nm |
| Touch safe protection | IP20 plugged / IP10 unplugged |
| Length between pins l1 | 66.5 mm |
| Pulling force per pole | ≤5 N |
| Wire connection method | Clamping yoke |
| Plugging force per pole | ≤7 N |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -50 °C |
| Индекс трекингостойкости | ≥200 |
| Conductor outlet direction | 180° |
| Макс. темп. установки | 100 °C |
| Мин. темп. установки | -30 °C |
| Краткосрочный выдерживаемый ток | 100 A (3x1s) |
