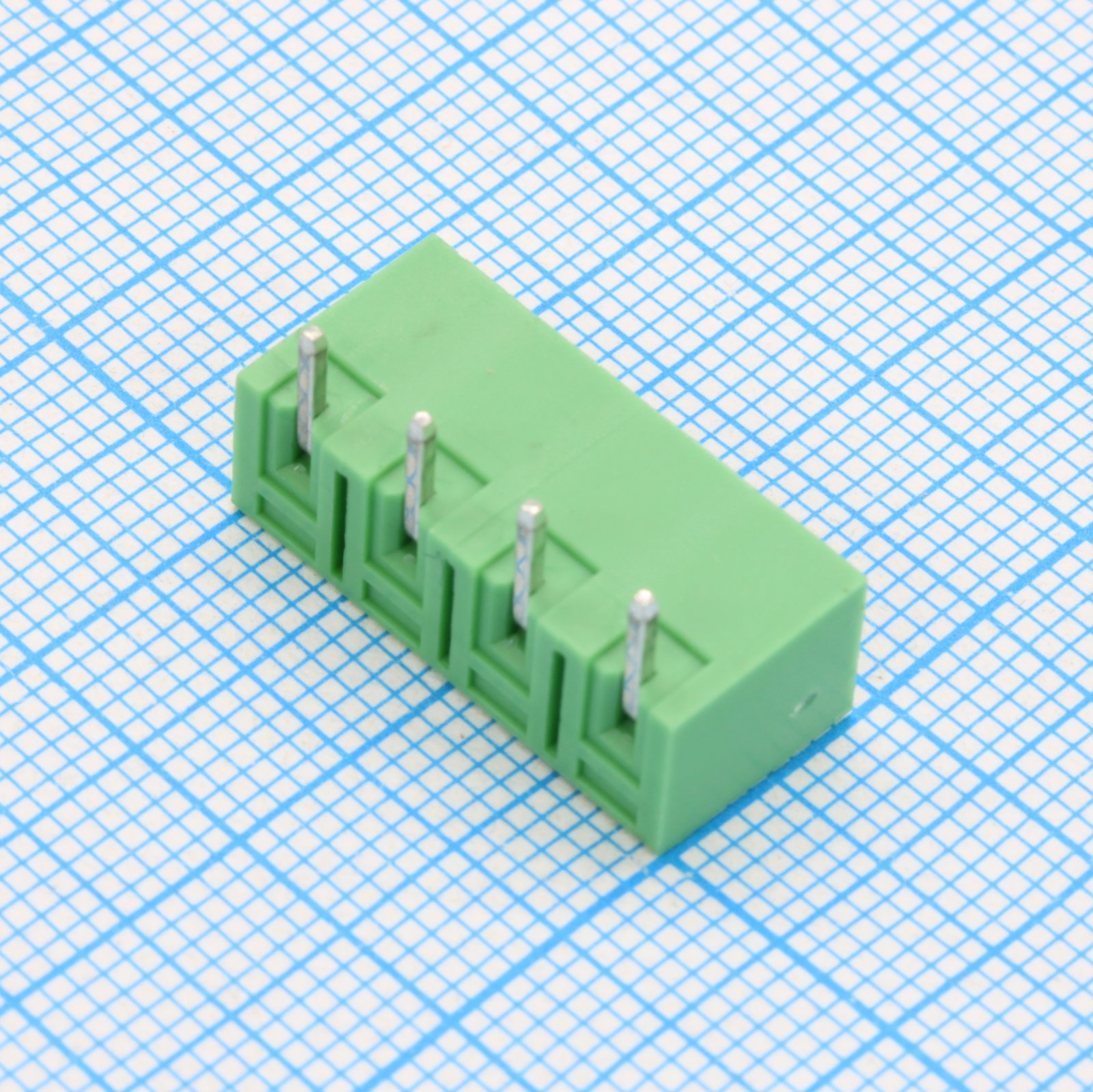

Клеммный блок 15EGTRC-5.08-04P-14-00
У поставщика
У поставщиков
1 000 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13,19 ₽
Сумма1 319,00 ₽
+ доплата 490,00 ₽
В наличии1 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 169 — 12,98 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 319,00 ₽. До заказа без доплаты не хватает 15 981,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 319,00 ₽
Описание
Клеммный блок 15EGTRC-5.08-04P-14-00 производства GOLTEN представляет собой винтовой соединитель для печатных плат. Модель рассчитана на четыре контакта и шаг 5.08 мм, что подходит для силовых цепей и промышленной автоматики. Конструкция с разъёмным соединением (вилка/розетка) упрощает монтаж и обслуживание оборудования.
Технические характеристики
| Серия | 15EGTRC |
| Шаг | 5.08mm |
| Монтаж | Выводной |
| Материал корпуса | PA66 UL94V-0 |
| Материал контакта | Латунь |
| Дата | 21.08.03 |
| Размер | A4 |
| Цвет | Серый |
| Полюса | 4 |
| Шкала | 1:1 |
| Лист | 1/1 |
| Единицы | mm |
| Корпус | 15EGTRC-5.08-04P-14-00 |
| Контакты | 4 |
| Ревизия | 1.0 |
| Тип шага | Single Pitch |
| Допуски | 0 to 30: ±0.2; 30 to 53: ±0.3; 53 to 70: ±0.2; 70 to 90: ±0.3; 90 to 115: ±0.5; 115 to 150: ±0.18; 150 to 200: ±0.20; 200 to 250: ±0.25; 250 to 320: ±0.3; 320 to 350: ±0.35; 350 to 500: ±0.44; 500 to 700: ±0.60; 700 to 900: ±0.70; 900 to 1150: ±0.85; 1150 to 1500: ±0.20; 1500 to 2000: ±0.25; 2000 to 2500: ±0.30; 2500 to 3200: ±0.35; 3200 to 3500: ±0.44; 3500 to 5000: ±0.55; 5000 to 7000: ±0.70; 7000 to 9000: ±0.80; 9000 to 11500: ±0.90 |
| Производитель | NINGBO GOLTEN ELECTRONICS CO., LTD. |
| Ном. ток | 7A |
| Номер чертежа | 15EGTRC-5.08-XXP-XX-00 |
| Покрытие контакта | лужёный |
| Число полюсов | 4 |
| Соответствие RoHS | Да |
| Сертификат безопасности | UL, IEC |
| Customer request | 00--Standard |
| Ном. напр. UL | 300V |
| Ном. напр. IEC | 250V |
| Выдерживаемое напряжение | AC1600V/1Min |
| Примечание | 15EDGRC-5.08-04P-14-00ZH |
| Раб. температура | -40°C~+105°C |
| Размеры печатной платы | Шаг: 5.08mm; Размер 1: 1.20mm; Размер 2: 5.08mm; Размер 3: 2.54mm; Размер 4: 0.80±0.05mm; Размер 5: 1.20mm; Размер 6: 5.08xP; Размер 7: 9.20±0.1mm; Размер 8: 3.40±0.30mm; Размер 9: 7.00±0.1mm; Общий шаг: 5.08x(P-1) |
| Тип упаковки | Bulk (россыпь) |
