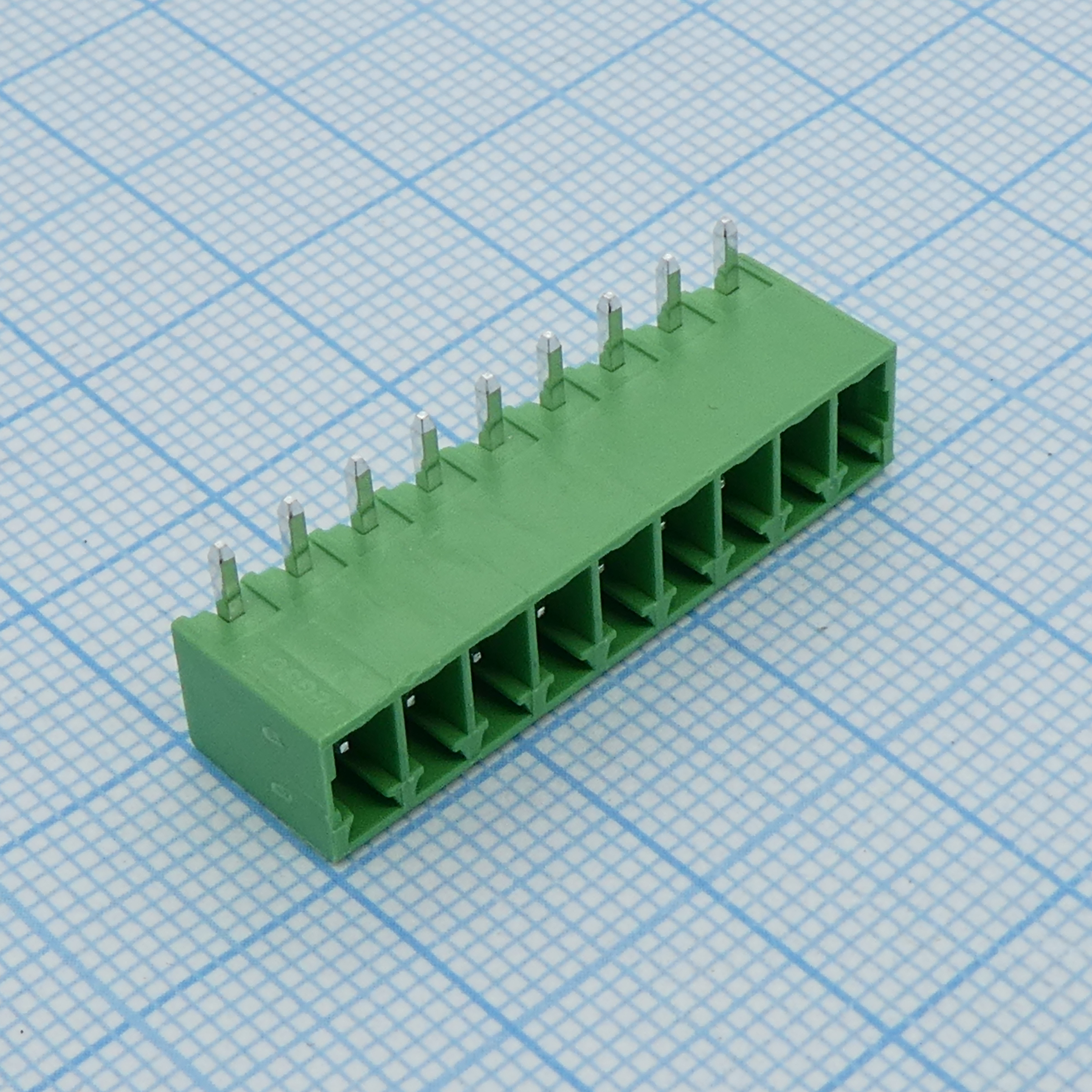

Клеммный блок 15EGTRC-3.5-09P-14-00
У поставщика
У поставщиков
1 671 шт.
Норм. уп.: 200
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт14,14 ₽
дешевле всех
Сумма707,00 ₽
В наличии698 шт
от 50 штюрлицам и ИП
Склад 13срок до недели
Цена за шт15,32 ₽
Сумма766,00 ₽
+ доплата 490,00 ₽
В наличии973 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 80 — 14,92 ₽ (−3%)
50 шт · Склад 39 · 707,00 ₽
Описание
Клеммный блок 15EGTRC-3.5-09P-14-00 от производителя GOLTEN представляет собой разъемный соединитель для печатных плат. Модель рассчитана на 9 контактов с шагом 3,5 мм, что подходит для компактного монтажа в промышленной автоматике и системах управления. Конструкция обеспечивает надежное соединение проводов и удобство обслуживания цепей.
Технические характеристики
| Серия | 15EGTRC |
| Количество контактов | 9 |
| Шаг | 3.50mm |
| Монтаж | Выводной |
| Материал корпуса | PA66 UL94V-0 |
| Материал контакта | Латунь |
| Полюса | 09 |
| Шкала | 1:1 |
| Единицы | mm |
| Корпус | A4 |
| Ревизия | 1.0 |
| Ширина вывода | 0.80mm |
| Высота вывода | 1.20mm |
| Длина вывода | 3.40mm |
| Размер A | 3.50x(N-1)+4.30mm |
| Размер B | 3.50x(N-1)mm |
| Размер C | 2.15mm |
| Размер d | 9.20mm |
| Размер e | 3.50mm |
| Размер F | 1.20mm |
| Размер G | 4.60mm |
| Размер H | 20±0.1mm |
| Размер I | 3.50±0.05mm |
| Размер J | 2.15mm |
| Размер K | 9.20±0.1mm |
| Размер L | 0.80±0.05mm |
| Размер M | 3.40±0.3mm |
| Размер n | 3.50mm |
| Покрытие выводов | лужёный |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Соответствие RoHS | Да |
| Сертификат безопасности | UL, IEC |
| Шаг печатной платы | 3.50mm |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Номин. ток IEC | 7A |
| Ном. напр. IEC | 250V |
| Выдерживаемое напряжение | AC1600V/1Min |
| Раб. температура | -40°C~+105°C |
| Допуск общего шага | ±0.18 to ±0.90mm depending on nominal dimension range |
| Pcb layout row spacing | 9.20mm |
| Тип упаковки | Bulk (россыпь) |
| Диаметр отверстия на плате | 1.20mm |
