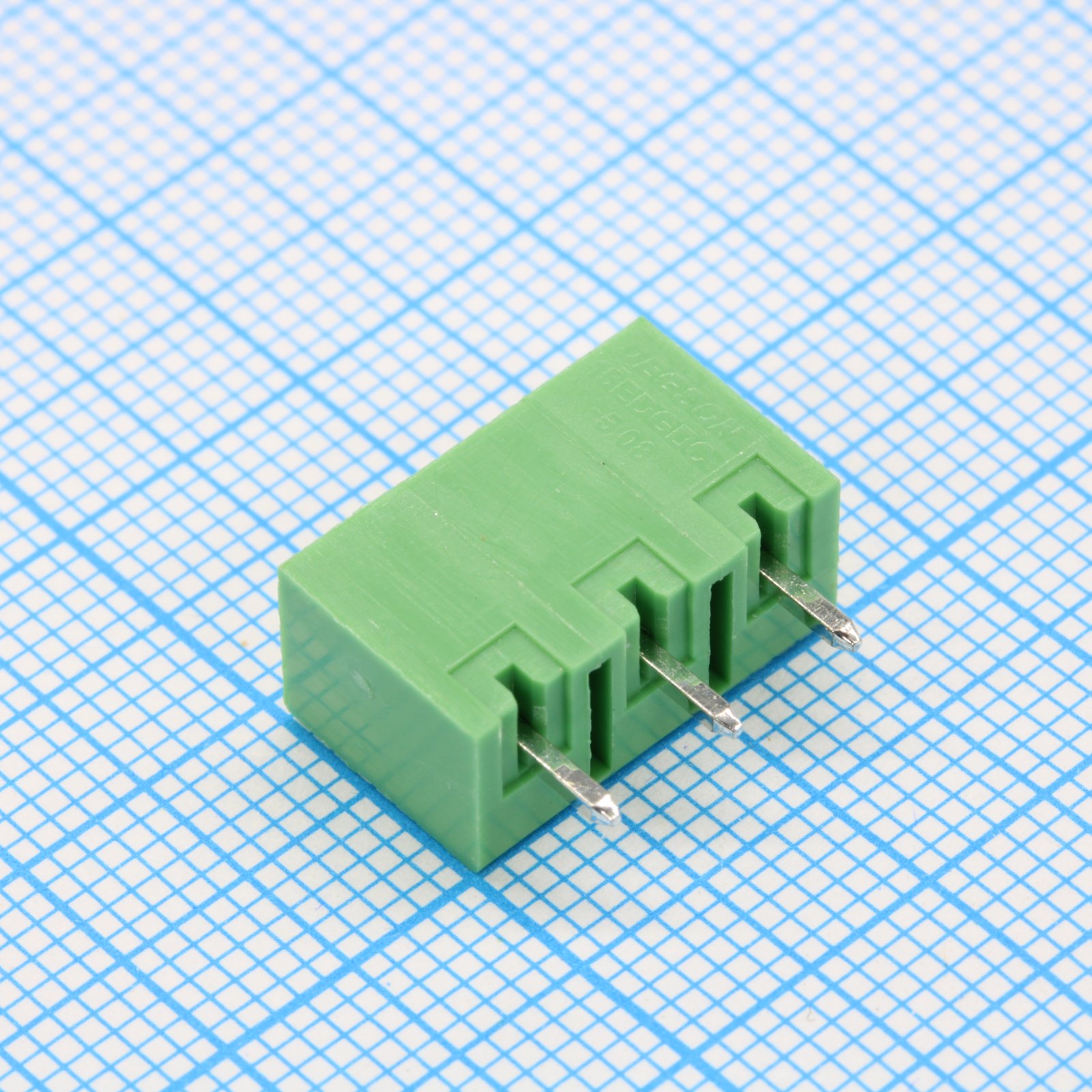

Колодки клеммные разъемные 15EDGVC-5.08-03P-14-00AH
У поставщика
У поставщиков
1 810 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:1 809 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,29 |
| от 99 | 19,14 |
| от 200 | 17,34 |
| от 400 | 15,99 |
| от 800 | 14,97 |
Склад 39
В наличии:1 шт.
Срок поставки: до недели
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,86 |
| от 248 | 13,79 |
| от 421 | 12,61 |
| от 701 | 11,68 |
| от 1 163 | 11,03 |
Описание
Клеммная колодка Degson серии 15EDGVC с шагом 5.08 мм. Рассчитана на ток до 8 А и напряжение до 300 В, работает в диапазоне температур от -40 до 105 °С. Монтируется на плату и используется совместно с ответной частью. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | винтовой клеммник |
| Количество контактов | 3 |
| Номинальный ток | 8 А |
| Номинальное напряжение | 300 В |
| Шаг | 2.5//3.5/3.81 мм |
| Материал корпуса | PA66 UL94V-0 |
| Материал контакта | Медный сплав |
| RoHS | Да |
| Полюса | 3P |
| Лист | 1/1 |
| Особенности | используются совместно с ответной частью |
| Тип монтажа | на плату |
| Кол-во выводов | 2 |
| Описание | Колодки клеммные разъемные |
| Шаг выводов | 2.54mm |
| Poles range | 02~12P |
| Стандарт UL | B C D |
| Стандарт IEC | III/3 III/2 II/2 |
| Диаметр штыря | 0.8mm |
| Drawing scale | 4:1 |
| Номер чертежа | 200019467 |
| Стандартный цвет | PANTONE / RAL |
| Покрытие контакта | Sn Plated |
| Ширина | 5.08mm |
| Высота | 3.0mm |
| Длина | 42.7mm |
| Drawing revision | 1.7 |
| Pcb layout pitch | 5.08mm |
| Степень загрязнения | 3, 2, 2 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Общий допуск | ±0.12mm to ±2.50mm, ±2° |
| Номин. ток IEC | 7A |
| Ном. напр. IEC | 450V |
| Темп. диапазон | -40...105 °С |
| Категория перенапр. | III/3, III/2, II/2 |
| Раб. температура | -40~+105°C |
| Номин. импульсное напряжение | 4kV |
| Pcb layout pin spacing | 2.54mm |
| Pcb layout pin diameter | 1.4mm |
| Артикул производителя | 15EDGVC-5.08-03P-14-00AH |
