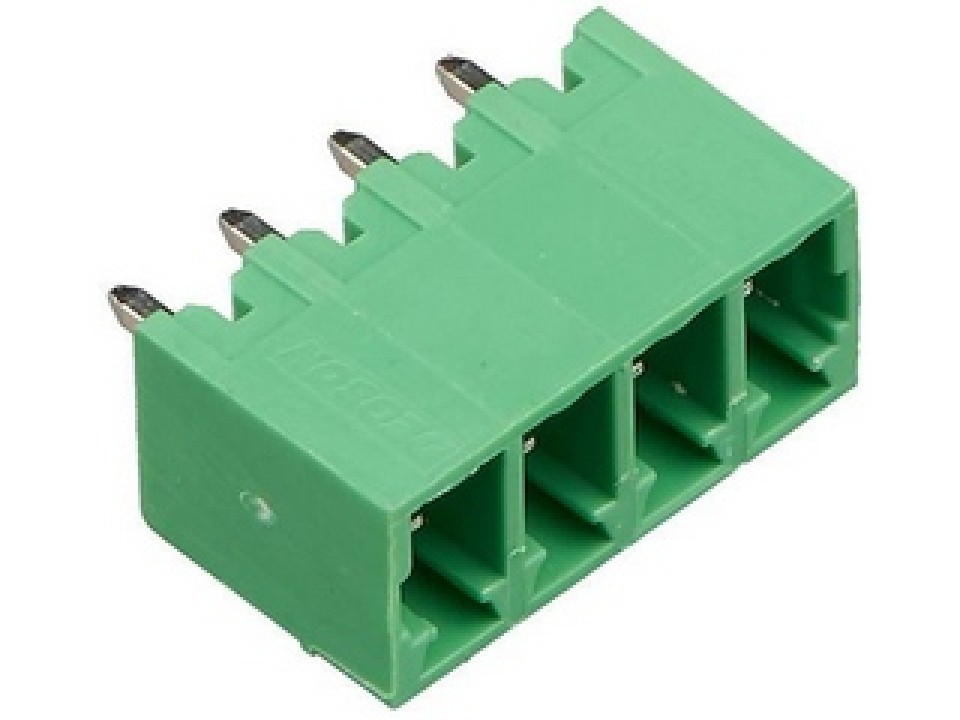

15EDGVC-3.81-04P - 14 (ZBF200V-3.81-4P-G01 PA66) клеммник ZB (арт. 281481)
У поставщика
У поставщиков
5 500 шт.
Норм. уп.: 500
Цены поставщиков
Склад 29
В наличии:5 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,64 |
Описание
Клеммник ZB 15EDGVC-3.81-04P — это разъемный соединитель для печатных плат. Шаг контактов 3,81 мм, рассчитан на ток до 8 А и напряжение до 300 В, рабочая температура от -40 до 105 °С. Применяется в промышленной автоматике и блоках управления.
Технические характеристики
| Шаг | 3.81mm |
| Серия | 15EDGVC-3.81 |
| Ток, А | 5//8 А |
| Напряжение, В | 150//300 В |
| Особенности | используются совместно с ответной частью |
| Материал | PA66 |
| Тип монтажа | на плату |
| Артикул | ZBF200V-3.81-4P-G01 |
| Тип монтажа | THT |
| Общая ширина | 7.20mm |
| Тип клеммы | винтовое |
| Ном. ток | 8A |
| Общая высота | 9.20mm |
| Общая длина | 16.03mm |
| Ном. напряжение | 300V |
| Pcb layout pitch | 3.81mm |
| Темп. диапазон | -40...105 °С |
| Кол-во позиций | 4 |
| Сопр. изоляции | 500MΩ at DC500V |
| Pcb layout hole spacing | A=3.81*(P-1)=11.43mm |
| Pcb layout total length | A+4.60=16.03mm |
| Диап. раб. темп. | -40°C to +105°C |
| Испытательное напряжение изоляции | AC2000V/min |
