Разъемный клеммный блок на плату, 4 контакта. Серия 15EDGVC-3.81
У поставщика
ПроизводительDegson
У поставщиков
5 237 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт12,97 ₽
Сумма1 297,00 ₽
+ доплата 490,00 ₽
В наличии5 237 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 200 — 12,11 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 297,00 ₽. До заказа без доплаты не хватает 16 003,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 297,00 ₽
Описание

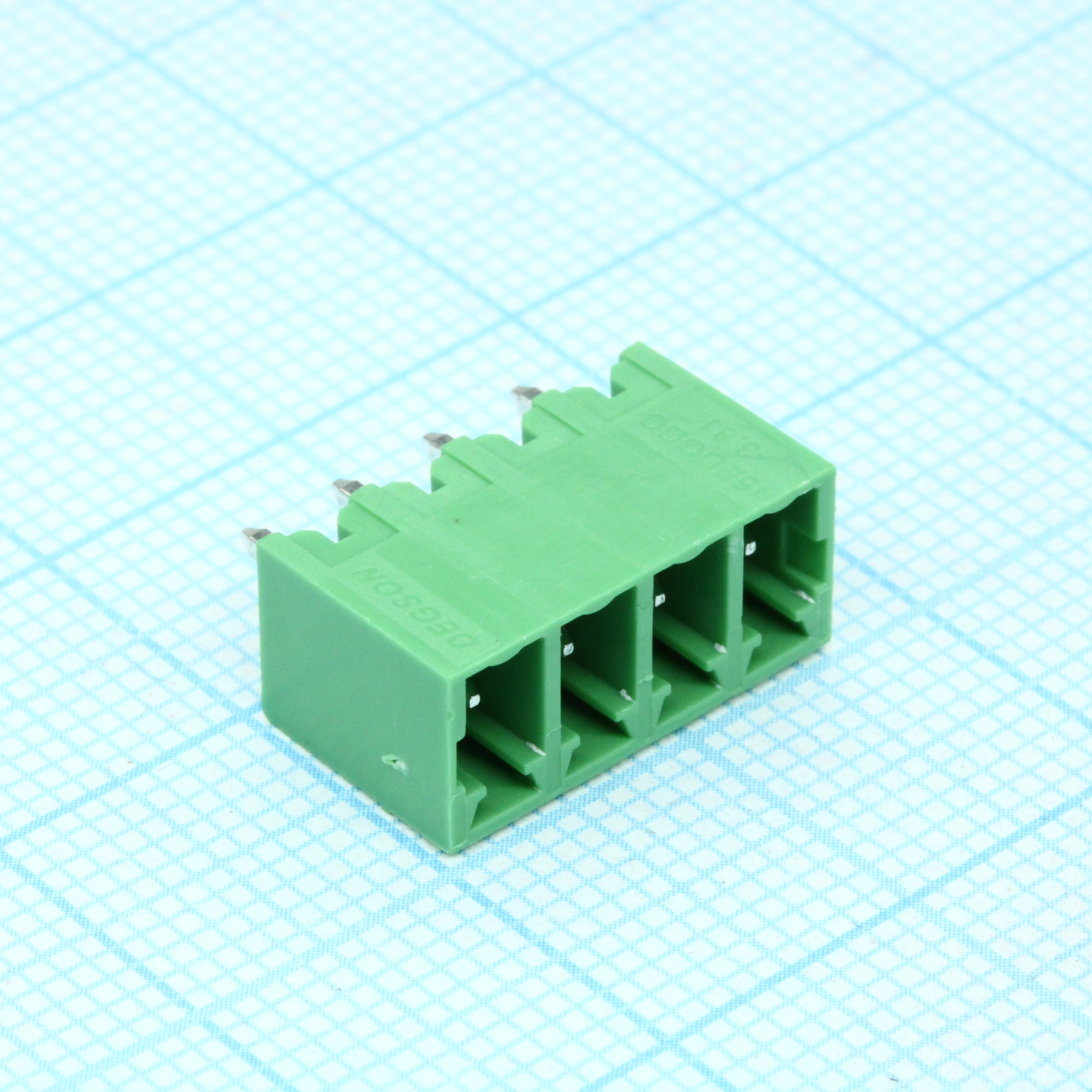

Разъемный клеммный блок на плату Degson серии 15EDGVC-3.81 с шагом 3.81 мм. Модель на 4 контакта предназначена для надежного соединения проводов с печатной платой. Конструкция с разъемным механизмом упрощает монтаж и обслуживание электронных устройств. Применяется в промышленной автоматике, системах управления и блоках питания.
Технические характеристики
| Шаг | 3.81mm |
| Полюса | 4 |
| Серия | 15EDGVC-3.81 |
| Тип монтажа | THT |
| Стандарт | ASME Y14.5-2009 |
| Описание | Pluggable PCB terminal block, 4 poles |
| Артикул | 15EDGVC-3.81-04P-14-00A(H) |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Размер 3,5 | 3.5mm |
| Тип монтажа | PCB |
| Pcb layout ul | 3.5x(N-1)+4.3mm |
| Размер 0,80 | 0.80mm |
| Размер 1.40 | 1.40mm |
| Размер 2,15 | 2.15mm |
| Размер 2,30 | 2.30mm |
| Размер 3.00 | 3.00mm |
| Размер 3,40 | 3.40±0.30mm |
| Размер 3.81 | 3.81mm |
| Размер 7,24 | 7.24mm |
| Размер 9.20 | 9.20mm |
| Pcb layout iec | 3.81x(N-1)+4.6mm |
| Соответствие RoHS | Да |
| Степень загрязнения | 2 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Номин. ток IEC | 7A |
| Ном. напр. IEC | 250V |
| Категория перенапр. | II |
| Выдерживаемое напряжение | AC1600V/1min |
| Примечание | 15EDGVC-3.81-04P-14-00ZH |
| Раб. температура | -40°C to +105°C |
| Номин. импульсное напряжение | 2.5kV |
| Тип упаковки | Bulk (россыпь) |
| Dimension 3 50x n minus 1 | 3.50x(N-1)mm |
| Размер 3,81×(n−1) | 3.81x(N-1)mm |
| Описание (англ.) | Pluggable terminal block. Series 15EDGVC-3.81 |
