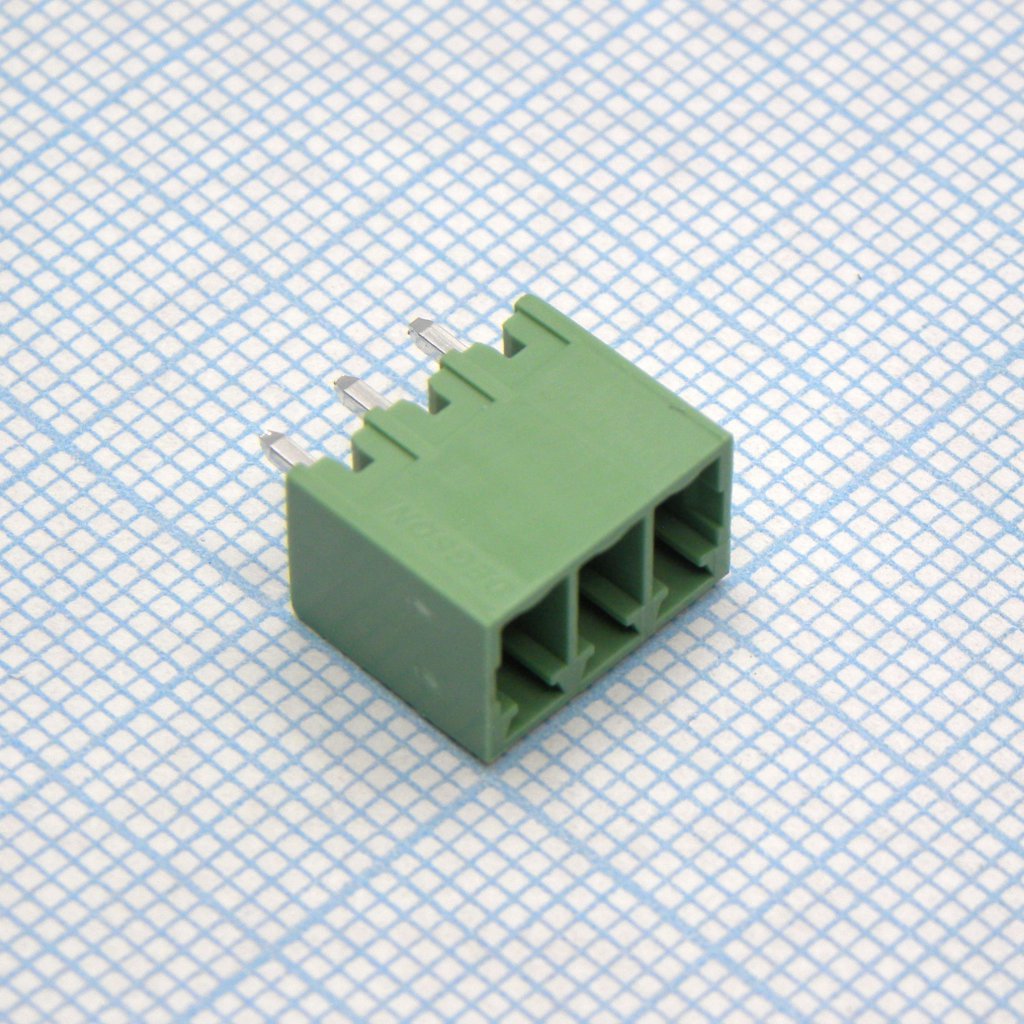

Разъемный клеммный блок на плату, 3 контакта. Серия 15EDGVC-3.5
У поставщика
ПроизводительDegson
У поставщиков
17 119 шт.
Норм. уп.: 250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт10,78 ₽
Сумма1 078,00 ₽
+ доплата 490,00 ₽
В наличии17 119 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 250 — 9,60 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 1 078,00 ₽. До заказа без доплаты не хватает 16 222,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 078,00 ₽
Описание
Разъемный клеммный блок на плату Degson серии 15EDGVC-3.5 с 3 контактами. Модель с угловым расположением контактов и шагом 3.5 мм предназначена для надежного соединения проводов с печатной платой. Используется в промышленной автоматике, системах управления и блоках питания для быстрого монтажа и обслуживания.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 3.5mm |
| Полюса | 03 |
| Ток, А | 8A |
| Корпус | 15EDGVC-3.5 |
| Напряжение, В | 300V |
| Тип монтажа | THT |
| Стандарт | UL Standard, IEC Standard |
| Размеры | Глубина: 9.20 mm; Ширина: 3.5x(N-1)+4.3 mm; Высота: 7.24 mm |
| Топология платы | Шаг: 3.5mm; Pad width: 2.15mm; Pad height: 2.30mm; Диаметр отверстия: 1.40mm |
| Допуски | Undimensioned tolerances per table |
| Диапазон полюсов | 02~24P |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Степень загрязнения | 2 |
| Номин. ток IEC | 7A |
| Ном. напр. IEC | 250V |
| Part number suffix | 00A(H) |
| Категория перенапр. | II |
| Выдерживаемое напряжение | AC1600V/1Min |
| Примечание | 15EDGVC-3.5-03P-14-00ZH |
| Раб. температура | -40°C~+105°C |
| Номин. импульсное напряжение | 2.5KV |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Pluggable terminal block. Series 15EDGVC-3.5 |
