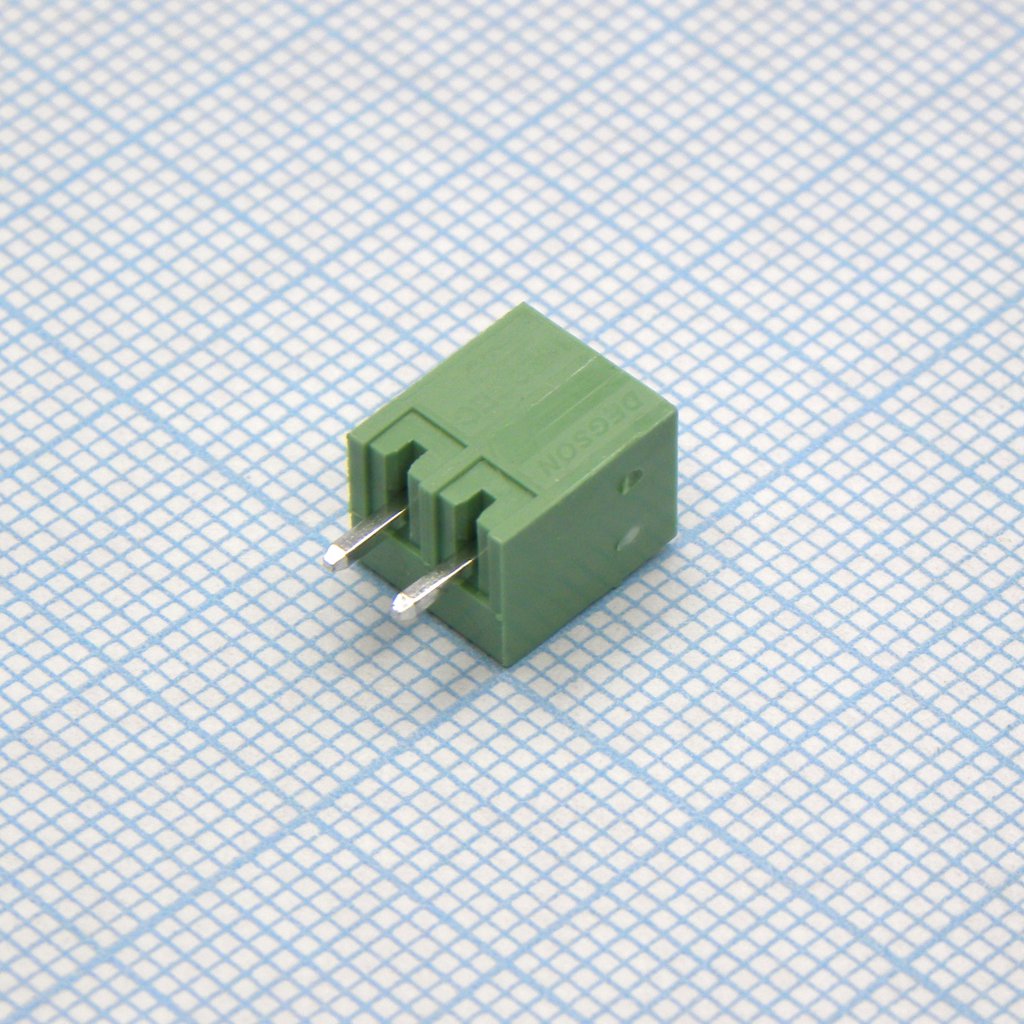

Клеммник 15EDGVC-3.5-02P-14-00A(H)
У поставщика
У поставщиков
65 шт.
Норм. уп.: 500
Описание
Клеммник Degson серии 15EDGVC рассчитан на ток до 8 А и напряжение до 300 В. Шаг между контактами составляет 2,5, 3,5 или 3,81 мм. Монтируется на плату и работает в диапазоне температур от -40 до 105 °С. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Количество контактов | 2 |
| Номинальный ток | 8 А |
| Номинальное напряжение | 300 В |
| Шаг | 2.5//3.5/3.81 мм |
| Цвет | Grey (standard) |
| Полюса | 02P |
| Особенности | используются совместно с ответной частью |
| Тип монтажа | на плату |
| Стандарт | UL Standard, IEC Standard |
| Размеры | Ширина: 9.20 mm; Высота: 7.24 mm; Длина: 3.5x(N-1)+4.3 mm |
| Топология платы | Шаг: 3.5mm; Pad width: 2.15mm; Pad height: 2.30mm; Диаметр отверстия: 1.40mm |
| Допуски | Undimensioned tolerances per ASME Y14.5-2009 |
| Соответствие RoHS | Да |
| Степень загрязнения | 2 |
| Номин. ток IEC | 7A |
| Ном. напр. IEC | 250V |
| Темп. диапазон | -40...105 °С |
| Категория перенапр. | II |
| Выдерживаемое напряжение | AC1600V/1Min |
| Раб. температура | -40°C~+105°C |
| Номин. импульсное напряжение | 2.5KV |
