Разъемный клеммный блок на плату, 3 контакта. Серия 15EDGRM-5.08
У поставщика
ПроизводительDegson
У поставщиков
217 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт34,24 ₽
Сумма856,00 ₽
+ доплата 490,00 ₽
В наличии217 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 60 — 31,19 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 856,00 ₽. До заказа без доплаты не хватает 16 444,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 856,00 ₽
Описание

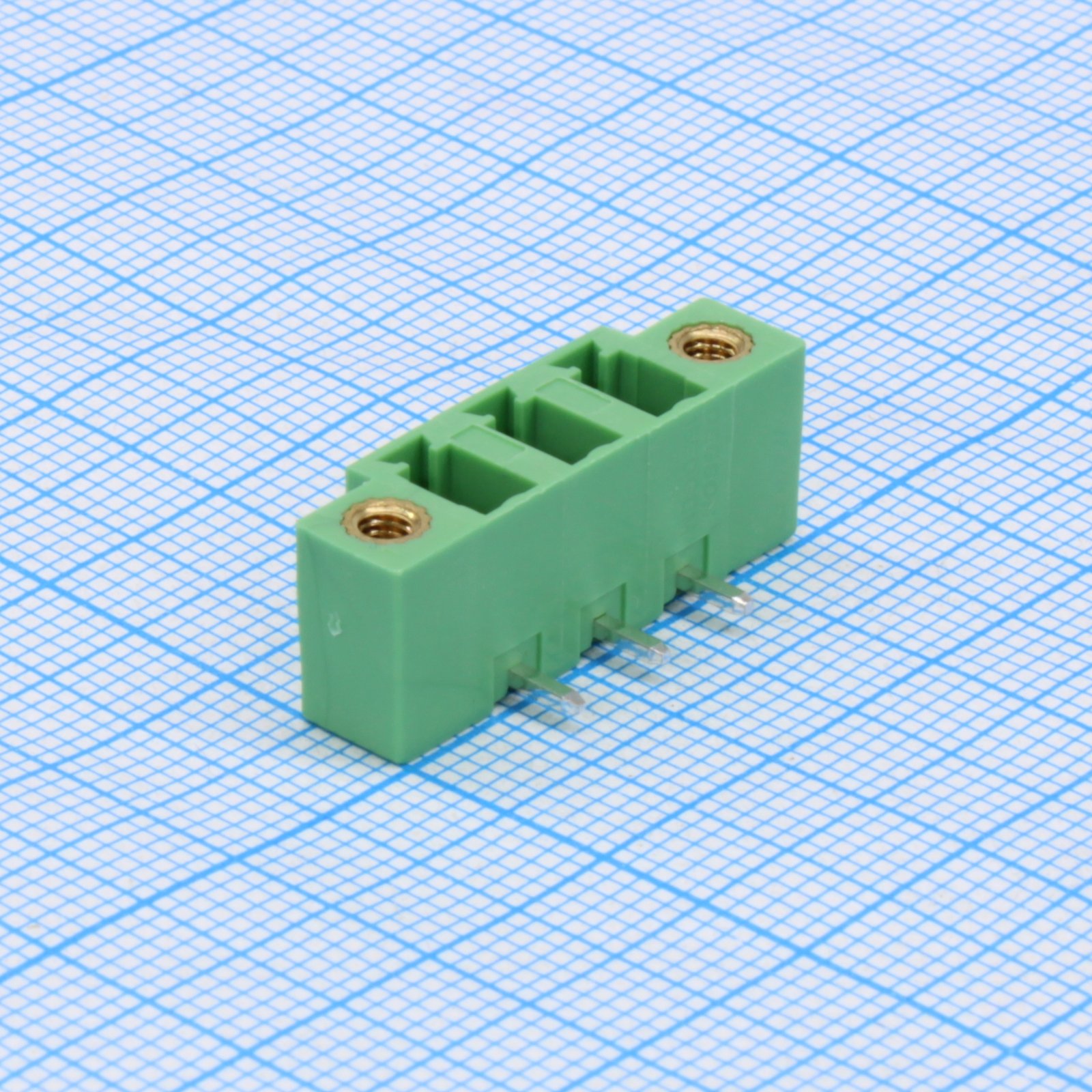

Разъемный клеммный блок Degson серии 15EDGRM-5.08 на 3 контакта. Шаг 5,08 мм, рассчитан на монтаж на плату. Подходит для силовых цепей и сигнальных линий в промышленной автоматике.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 5.08mm |
| Полюса | 3 |
| Шкала | 1:1 |
| Серия | 15EDGRM-5.08 |
| Тип монтажа | THT |
| Стандарт | 00A-(Standard) |
| Выступ | Third Angle |
| Описание | Pluggable PCB terminal block, 3 poles |
| Артикул | 15EDGRM-5.08-03P-14-00A(H) |
| Диапазон полюсов | 2-12 |
| Допуск 2 | ±2 |
| Стандарт UL | Да |
| Стандарт IEC | Да |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Диаметр отверстия | Ø1.40mm |
| Тип монтажа | PCB |
| Размер 1.20 | 1.20mm |
| Размер 3,40 | 3.40±0.30mm |
| Dimension 4 50 | 4.50mm |
| Dimension 5 50 | 5.50mm |
| Dimension 7 14 | 7.14mm |
| Размер 7,24 | 7.24mm |
| Размер 9.20 | 9.20mm |
| Tolerance 0 80 | ±0.15 |
| Стандарт чертежа | ASME Y14.5-2009 |
| Степень загрязнения | 2 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Номин. ток IEC | 7A |
| Ном. напр. IEC | 450V |
| Допуск 6–10 | ±0.20 |
| Допуск 10–24 | ±0.30 |
| Tolerance 24 to 60 | ±0.30 |
| Допуск 30–60 | ±1.00 |
| Dimension formula 1 | 5.08x(N-1)+9.0 |
| Dimension formula 2 | 5.08x(N-1)+5.08 |
| Dimension formula 3 | 5.08x(N-1)+14.28 |
| Tolerance 150 to 30 | ±0.70 |
| Допуск 60–100 | ±0.50 |
| Категория перенапр. | II |
| Tolerance 0 1 per 10 | ±1.30 |
| Допуск, 100–150 | ±0.50 |
| Выдерживаемое напряжение | AC1600V/1min |
| Раб. температура | -40°C to +105°C |
| Номин. импульсное напряжение | 4.0kV |
| Тип упаковки | Bulk (россыпь) |
