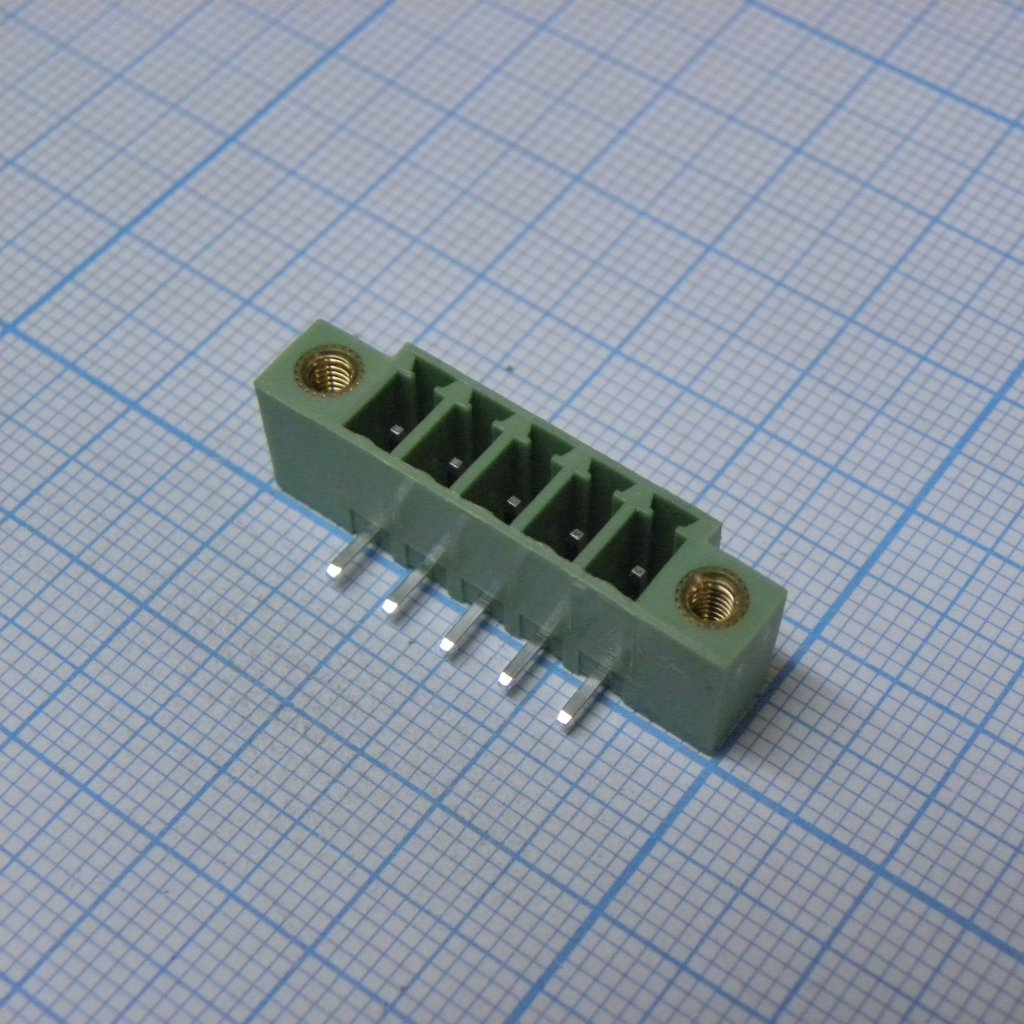

Клеммник 15EDGRM-3.81-05P-14-00A(H)
У поставщика
У поставщиков
1 361 шт.
Норм. уп.: 150
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт24,03 ₽
Сумма720,90 ₽
+ доплата 490,00 ₽
В наличии216 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 49 — 23,23 ₽ (−3%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 145 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 150 штюрлицам и ИП
продаётся от 150 штпри 150 — 20,35 ₽
Заказ со склада «Склад 13» с этой позицией — 720,90 ₽. До заказа без доплаты не хватает 16 579,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 720,90 ₽
Описание
Клеммник Degson серии 15EDGRM с шагом 3,81 мм предназначен для монтажа на плату. Рассчитан на ток до 8 А и напряжение до 300 В, работает в диапазоне температур от -40 до 105 °С. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Серия | 15EDGRM |
| Количество контактов | 5 |
| Номинальный ток | 8 А |
| Номинальное напряжение | 300 В |
| Шаг | 3.81 мм |
| RoHS | Соответствует |
| Полюса | 05P |
| Особенности | используются совместно с ответной частью |
| Тип монтажа | на плату |
| Стандарт | ASME Y14.5-2009 |
| Размер A | 3.81x(N-1) |
| Размер B | 3.81x(N-1)+14.2 |
| Размер C | 7.10mm |
| Размер d | 3.81mm |
| Размер e | 1.20mm |
| Размер F | 0.80mm |
| Размер G | 9.20mm |
| Размер H | 7.24mm |
| Размер I | 6.95mm |
| Размер J | 1.40mm |
| Размер K | 0.1/10 |
| Допуск 2 | ±2* |
| Варианты цвета | Grey, Blue, Black, Green, Orange, Red, Transparent, Yellow, White |
| Шаг выводов | 3.81mm |
| Степень загрязнения | 2 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Ном. ток VDE | 7A |
| Ном. напр. VDE | 250V |
| Темп. диапазон | -40...105 °С |
| Категория перенапр. | II |
| Выдерживаемое напряжение | AC1600V/1Min |
| Раб. температура | -40°C~+105°C |
| Rated impulse voltage vde | 2.5KV |
| Tolerance nominal 6 to 10 | ±0.15 |
| Tolerance nominal 10 to 24 | ±0.20 |
| Tolerance nominal 24 to 30 | ±0.30 |
| Tolerance nominal 30 to 60 | ±0.50 |
| Tolerance nominal over 150 | ±1.30 |
| Tolerance nominal 60 to 100 | ±0.70 |
| Tolerance nominal 100 to 150 | ±1.00 |
