Клеммник 15EDGRM-3.5-05P-14-00A(H)
У поставщика
У поставщиков
236 шт.
Норм. уп.: 150
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт40,70 ₽
Сумма814,00 ₽
+ доплата 490,00 ₽
В наличии225 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 49 — 37,25 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 814,00 ₽. До заказа без доплаты не хватает 16 486,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 814,00 ₽
Описание

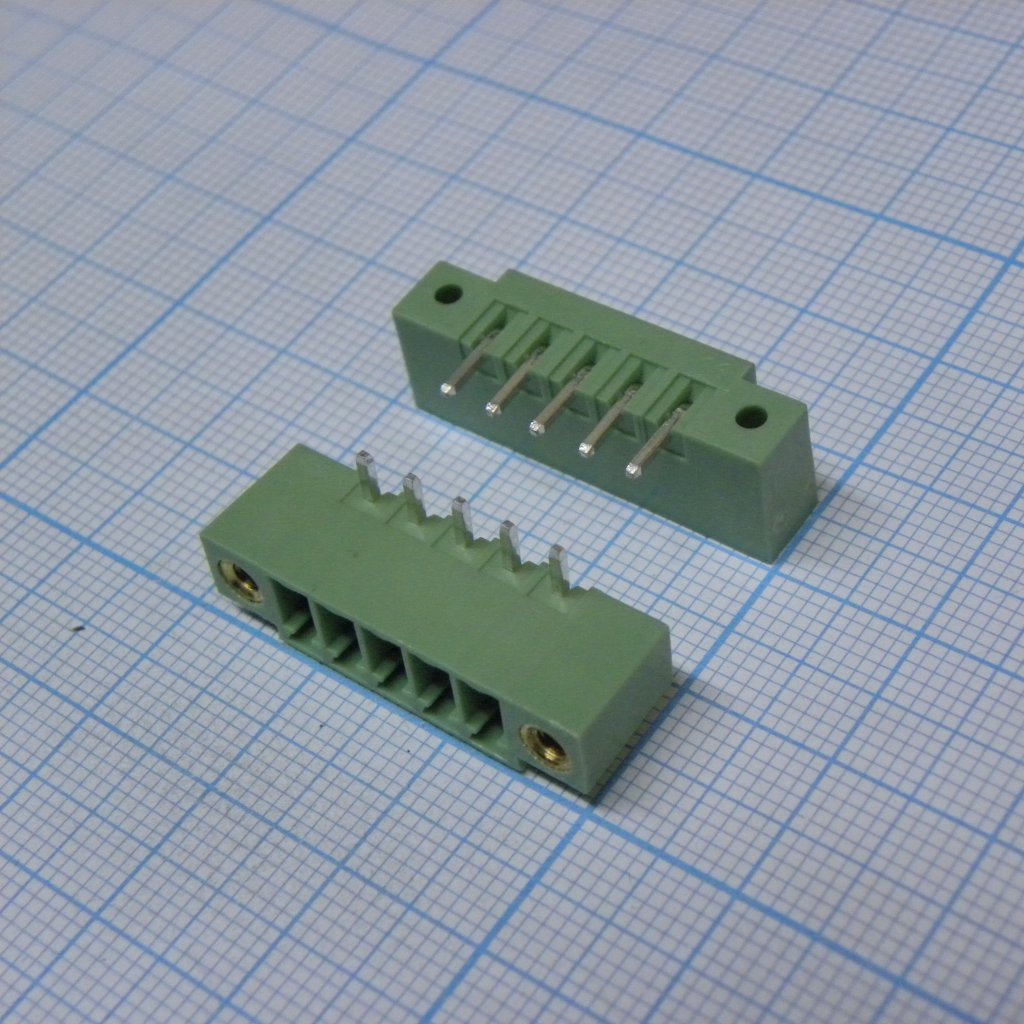

Клеммник Degson 15EDGRM-3.5-05P-14-00A(H) — это разъемный соединитель для монтажа на плату. Шаг контактов составляет 3,81 мм, рассчитан на ток до 8 А и напряжение до 300 В, рабочая температура от -40 до 105 °С. Используется совместно с ответной частью в промышленной автоматике и системах управления.
Технические характеристики
| Серия | 15EDGRM |
| Количество контактов | 5 |
| Номинальный ток | 8 А |
| Номинальное напряжение | 300 В |
| Шаг | 3.81 мм |
| RoHS | Соответствует |
| Полюса | 05P |
| Особенности | используются совместно с ответной частью |
| Тип монтажа | на плату |
| Стандарт | UL, IEC, VDE |
| Length 3 5 | 3.5x(N-1)+13.9mm |
| Length 3 81 | 3.81x(N-1)+14.2mm |
| Диапазон шага | 3.5/3.81mm |
| Диапазон полюсов | 02~22P |
| Размер 40 | 40±0.30mm |
| Варианты цвета | Grey, Blue, Black, Green, Orange, Red, Transparent, Yellow, White |
| Размер 3,5 | 3.5mm |
| Размер 0,80 | 0.80mm |
| Размер 1.20 | 1.20mm |
| Размер 1.40 | 1.40mm |
| Размер 3.81 | 3.81mm |
| Dimension 6 95 | 6.95mm |
| Dimension 7 10 | 7.10mm |
| Размер 7,24 | 7.24mm |
| Размер 9.20 | 9.20mm |
| Стандарт чертежа | ASME Y14.5-2009 |
| Степень загрязнения | 2 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Ном. ток VDE | 7A |
| Ном. напр. VDE | 250V |
| Темп. диапазон | -40...105 °С |
| Категория перенапр. | II |
| Выдерживаемое напряжение | AC1600V/1Min |
| Раб. температура | -40°C~+105°C |
| Rated impulse voltage vde | 2.5KV |
| Tolerance nominal 6 to 10 | ±0.15mm |
| Tolerance nominal 10 to 24 | ±0.20mm |
| Tolerance nominal 24 to 30 | ±0.30mm |
| Tolerance nominal 30 to 60 | ±0.50mm |
| Tolerance nominal over 150 | ±1.30mm |
| Tolerance nominal 60 to 100 | ±0.70mm |
| Tolerance nominal 100 to 150 | ±1.00mm |
