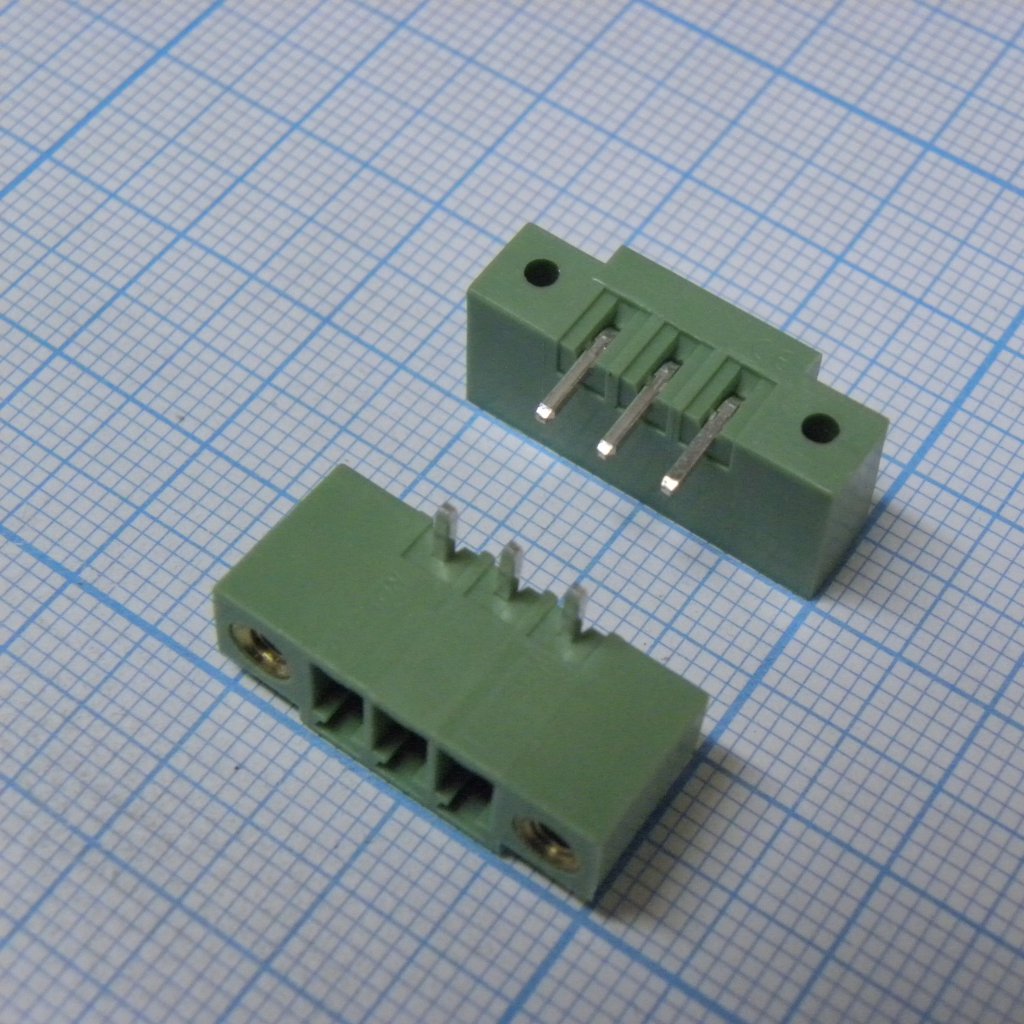

Разъемный клеммный блок на плату, 3 контакта
У поставщика
ПроизводительDegson
У поставщиков
5 217 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт23,48 ₽
Сумма704,40 ₽
+ доплата 490,00 ₽
В наличии5 217 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 83 — 21,21 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 704,40 ₽. До заказа без доплаты не хватает 16 595,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 704,40 ₽
Описание
Разъемный клеммный блок на плату от Degson с 3 контактами. Шаг между выводами составляет 3,5 мм, корпус рассчитан на надежное соединение проводов. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 3.5mm |
| Полюса | 3 |
| Серия | 15EDGRM |
| Стандарт | ASME Y14.5-2009 |
| Размер 40 | 40±0.30mm |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Размер 3,5 | 3.5mm |
| Тип монтажа | THT |
| Размер 0,80 | 0.80mm |
| Размер 1.20 | 1.20mm |
| Размер 1.40 | 1.40mm |
| Размер 3.81 | 3.81mm |
| Dimension 6 95 | 6.95mm |
| Dimension 7 10 | 7.10mm |
| Размер 7,24 | 7.24mm |
| Размер 9.20 | 9.20mm |
| Допуск угла | ±2° |
| Length 3 5 pitch | 3.5x(N-1)+13.9mm |
| Степень загрязнения | 2 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Length 3 81 pitch | 3.81x(N-1)+14.2mm |
| Ном. ток VDE | 7A |
| Ном. напр. VDE | 250V |
| Категория перенапр. | II |
| Pcb layout pitch 3 5 | 3.5x(N-1)mm |
| Выдерживаемое напряжение | AC1600V/1min |
| Примечание | 15EDGRM-3.5-03P-14-00ZH |
| Раб. температура | -40°C to +105°C |
| Pcb layout pitch 3 81 | 3.81x(N-1)mm |
| Тип упаковки | Bulk (россыпь) |
| Rated impulse voltage vde | 2.5kV |
| Tolerance nominal 6 to 10 | ±0.15mm |
| Tolerance nominal 10 to 24 | ±0.20mm |
| Tolerance nominal 24 to 30 | ±0.30mm |
| Tolerance nominal 30 to 60 | ±0.50mm |
| Tolerance nominal over 150 | ±1.30mm |
| Tolerance nominal 60 to 100 | ±0.70mm |
| Tolerance nominal 100 to 150 | ±1.00mm |
| Описание (англ.) | Pluggable terminal block. Series 15EDGRM-3.5 |
