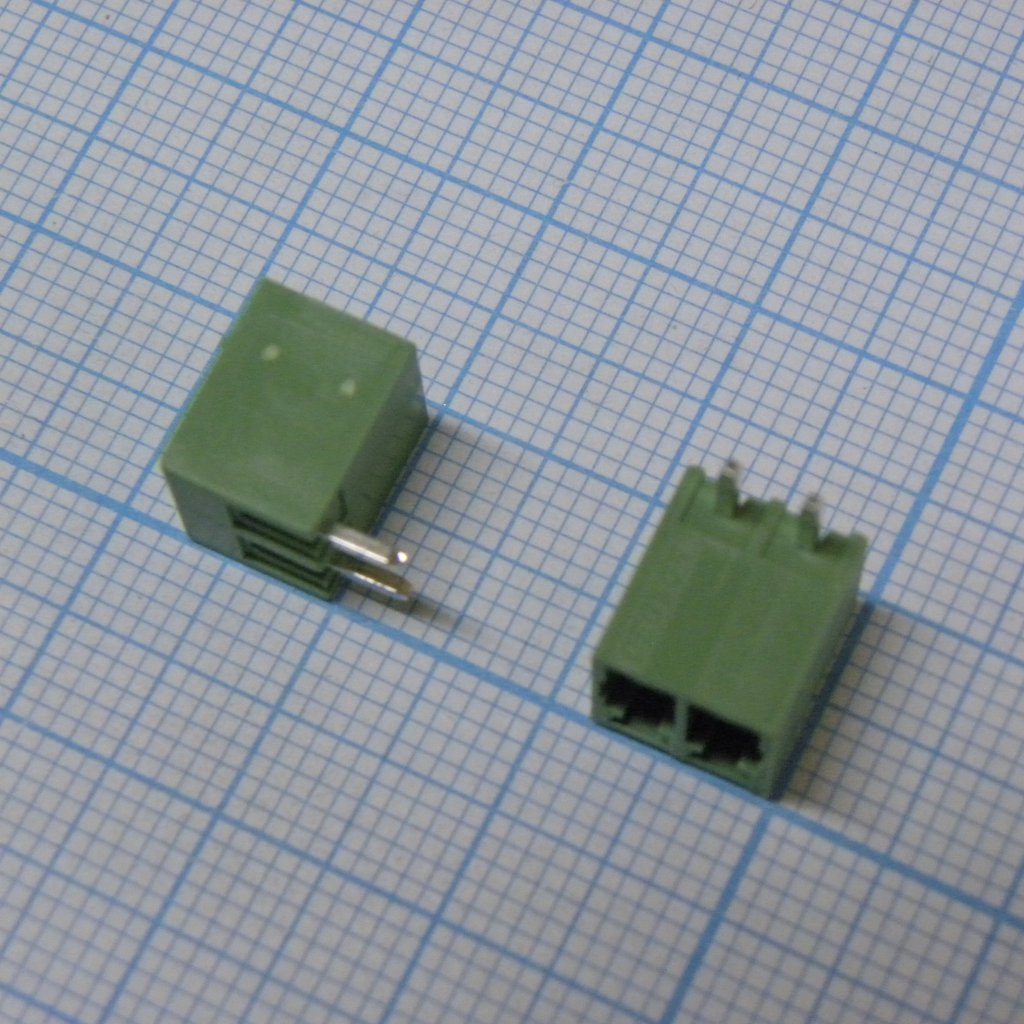

Разъемный клеммный блок на плату, 2 контакта. Серия 15EDGRC-3.5
У поставщика
ПроизводительDegson
У поставщиков
15 076 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7,13 ₽
Сумма713,00 ₽
+ доплата 490,00 ₽
В наличии15 076 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 1 000 — 6,29 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 713,00 ₽. До заказа без доплаты не хватает 16 587,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 713,00 ₽
Описание
Разъемный клеммный блок на плату Degson серии 15EDGRC-3.5 с шагом 3.5 мм. Модель с 2 контактами предназначена для надежного соединения проводов с печатной платой. Конструкция обеспечивает удобный монтаж и демонтаж проводников без использования специального инструмента. Применяется в системах автоматизации, блоках питания и распределительных устройствах.
Технические характеристики
| Дата | 04/11/09 |
| Шаг | 3.5mm |
| Полюса | 2-24P |
| Серия | 15EDGRC-3.5 |
| Ревизия | 2 |
| Размеры | A: 3.50mm; B: 7.00mm; C: 9.20mm; D: 0.80mm; E: 3.00mm; F: 3.40±0.3mm; G: 2.15mm; Шаг: 3.5mm; Шаг, формула: 3.50X(N-1)+4.30; Pitch formula alt: 3.50X(N-1) |
| Допуски | Углы: ±1°; Undimensioned: ±0.10, ±0.15, ±0.25, ±0.2, ±0.3, ±0.5, ±0.7, ±1.0 |
| Описание | Pluggable terminal block, pin header, 2 poles |
| Артикул | 15EDGRC-3.5-02P-14-00A(H) |
| Assembly type | Manual assembly |
| Тип монтажа | THT |
| Покрытие контактов | лужёный |
| Номер чертежа | 15EDGRC-3.5-E02 |
| Материал контакта | Латунь |
| Материал корпуса | PA66 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Ном. ток VDE | 7A |
| Ном. напр. VDE | 250V |
| Класс горючести | UL94V-0 |
| Выдерживаемое напряжение | AC2000В/1мин |
| Сопр. изоляции | 5000MΩ/DC1000V |
| Раб. температура | -40°C to +105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Pluggable terminal block. Series 15EDGRC-3.5 |
