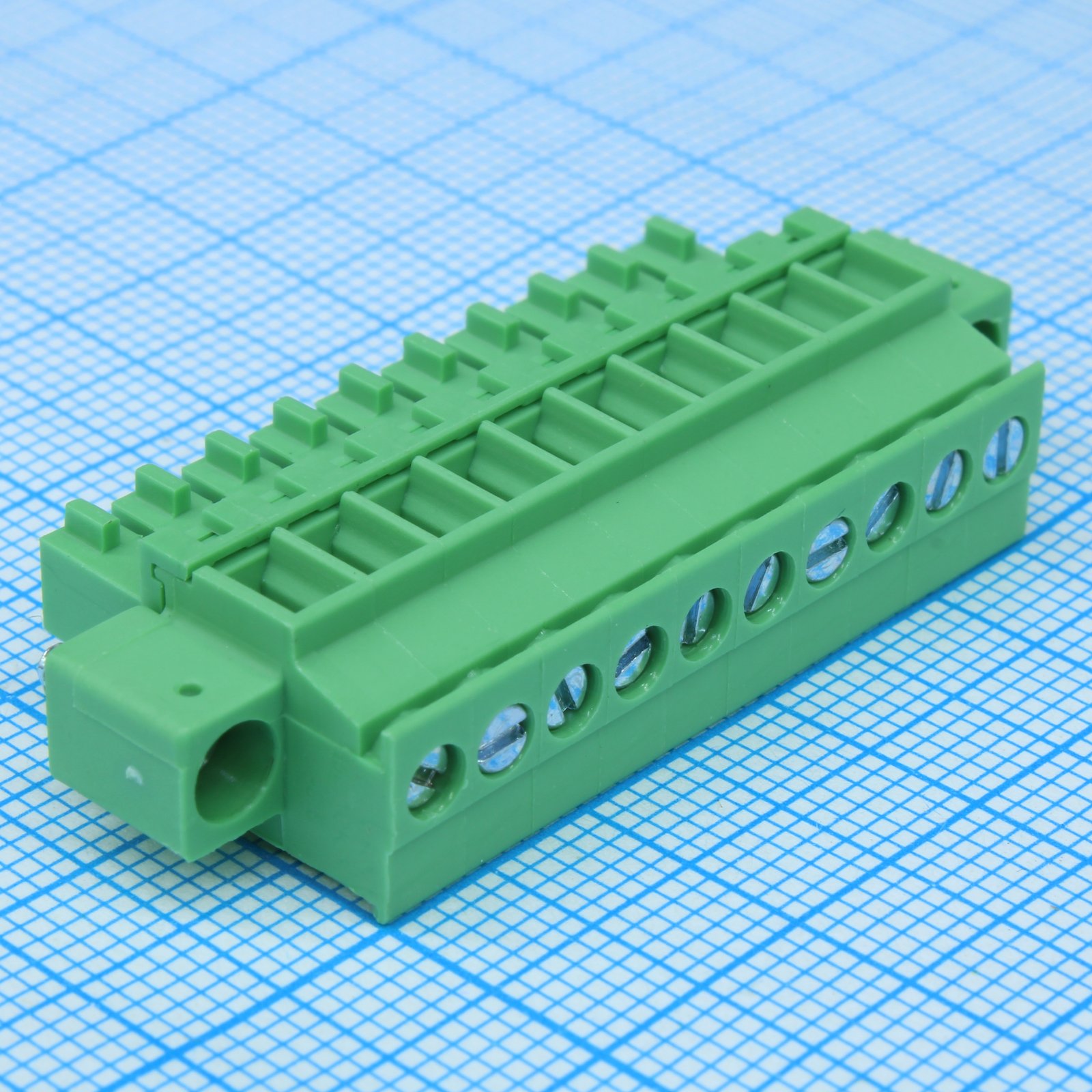

Клеммник 15EDGKAM-3.5-10P-14-100A(H)
У поставщика
У поставщиков
2 168 шт.
Норм. уп.: 535
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт79,13 ₽
Сумма791,30 ₽
+ доплата 490,00 ₽
В наличии492 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 17 — 76,89 ₽ (−3%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 676 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 535 штюрлицам и ИП
продаётся от 535 штпри 535 — 107,15 ₽
Заказ со склада «Склад 13» с этой позицией — 791,30 ₽. До заказа без доплаты не хватает 16 508,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 791,30 ₽
Описание
Клеммник Degson 15EDGKAM-3.5-10P-14-100A(H) — это разъемный соединитель для кабельного монтажа с винтовым зажимом. Шаг контактов составляет 3,81 мм, рассчитан на ток до 8 А и напряжение до 300 В. Рабочий диапазон температур — от -40 до +105 °С. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Количество контактов | 10 |
| Номинальный ток | 8 А |
| Номинальное напряжение | 300 В |
| Шаг | 3.81 мм |
| Материал корпуса | Латунь |
| Материал корпуса | PA66 |
| Материал контакта | фосфористая бронза |
| Полюса | 2-22P |
| Шкала | 1:1 |
| Особенности | используются совместно с ответной частью |
| Тип монтажа | на кабель |
| Ревизия | B |
| Крепление | винт |
| Отверстие под сверление | Max ø0.8*0.5mm *2 |
| Макс. момент затяжки | M2, 2.04kgf.cm (1.77Lb.in) |
| Выступ | THIRD ANGLE PROJECTION |
| Размер винта | M2.5 |
| Размер 1 | 3.5X(N-1)+13.9 |
| Размер 2 | 3.5X(N-1)+4.3 |
| Размер 3 | 3.5X(N-1)+8.82 |
| Размер 4 | 3.5X(N-1) |
| Размер 5 | 3.5 |
| Размер 6 | 2.80 |
| Размер 7 | 1.20 |
| Размер 8 | 19.1 |
| Размер 9 | 2.6 |
| Артикул | 15EDGKAM-3.5-XXP-1Y-100A(H) |
| Допуск 1 | ±0.10 |
| Допуск 2 | ±0.15 |
| Tolerance 3 | ±0.25 |
| Tolerance 4 | ±0.2 |
| Допуск 5 | ±0.3 |
| Допуск 6 | ±0.5 |
| Tolerance 7 | ±0.7 |
| Tolerance 8 | ±1 |
| Tolerance 9 | 0.05/10 |
| Покрытие клетки | Ni Plated |
| Размер 10 | 7.1 |
| Размер 11 | 6.6 |
| Размер 12 | 4.0 |
| Размер 13 | 5.25 |
| Размер 14 | 10.5 |
| Размер 15 | 2.00 |
| Размер 16 | 1.20 |
| Screw size 2 | M2.0 |
| Покрытие винта | Cr3+Zn |
| Номер чертежа | 15EDGKAM-3.5-E100 |
| Материал винта | Сталь |
| Диапазон проводов AWG | 28~16AWG |
| Сечение провода мм2 | 0.5-1.5mm2 |
| Допуск угла | ±1° |
| Покрытие контакта | SnCe |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Ном. ток VDE | 7A |
| Ном. напр. VDE | 250V |
| Темп. диапазон | -40...105 °С |
| Горючесть корпуса | UL94V-0 |
| Выдерживаемое напряжение | AC2000В/1мин |
| Сопр. изоляции | 5000MΩ/DC1000V |
| Раб. температура | -40°C~+105°C |
