Соединитель электрический 1597330000 SL 3.50/14/90 3.2SN OR BX
В наличии
На своём складе
50 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 37,63 |
| от 20 | 36,58 |
| от 40 | 35,53 |
| от 80 | 34,74 |
Описание

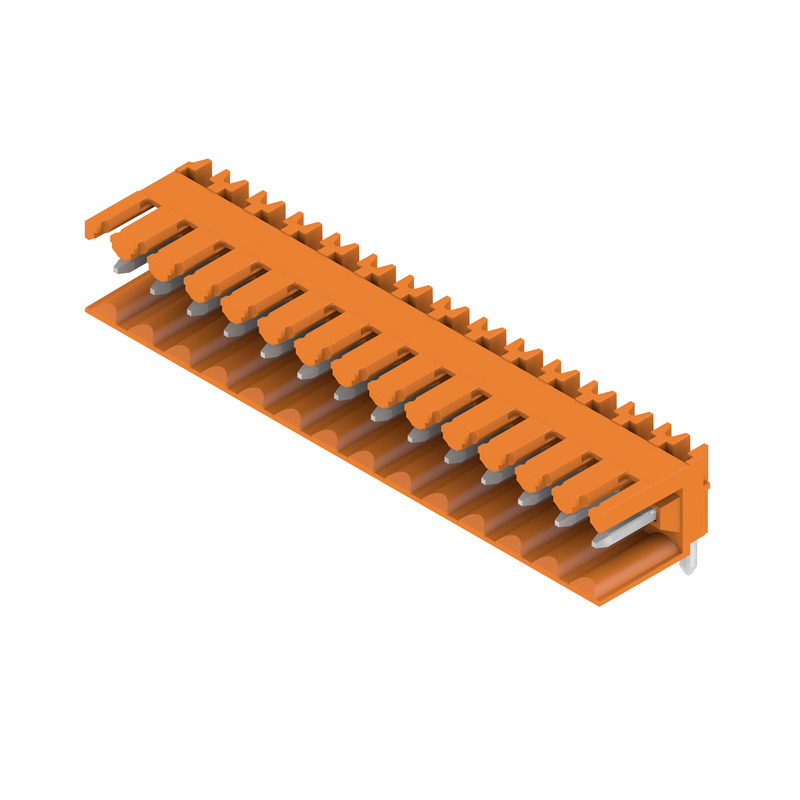

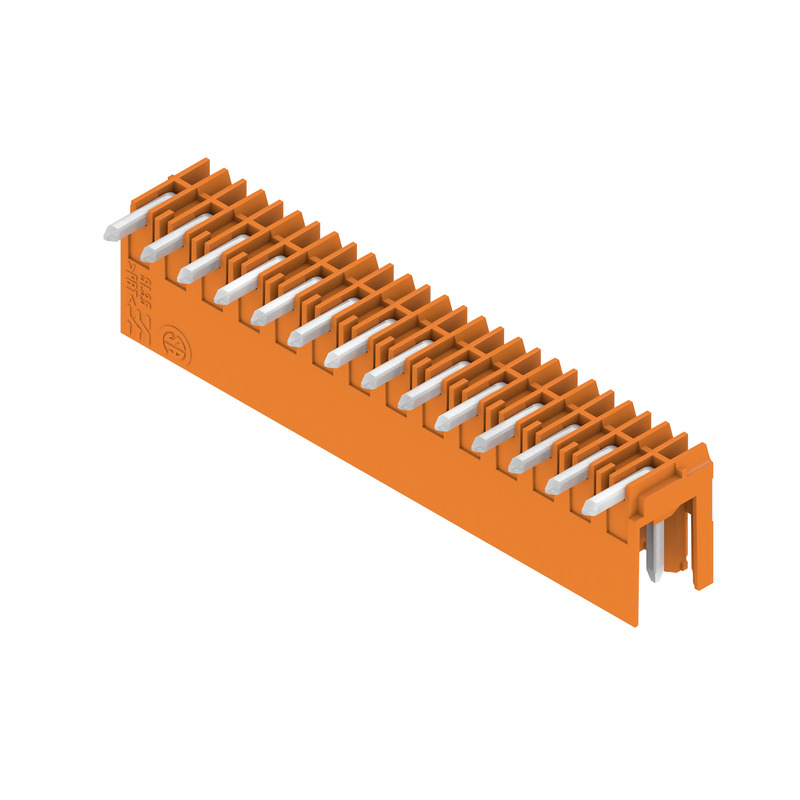

Соединитель электрический Weidmüller серии SL 3.50/14/90 3.2SN OR BX представляет собой разъем с шагом контактов 3.50 мм на 14 позиций. Модель с угловым выходом проводов под 90° предназначена для надежного монтажа на печатную плату. Оранжевый корпус и позолоченные контакты обеспечивают устойчивость к коррозии и стабильное соединение в промышленных условиях. Применяется в системах автоматизации и распределения питания.
Технические характеристики

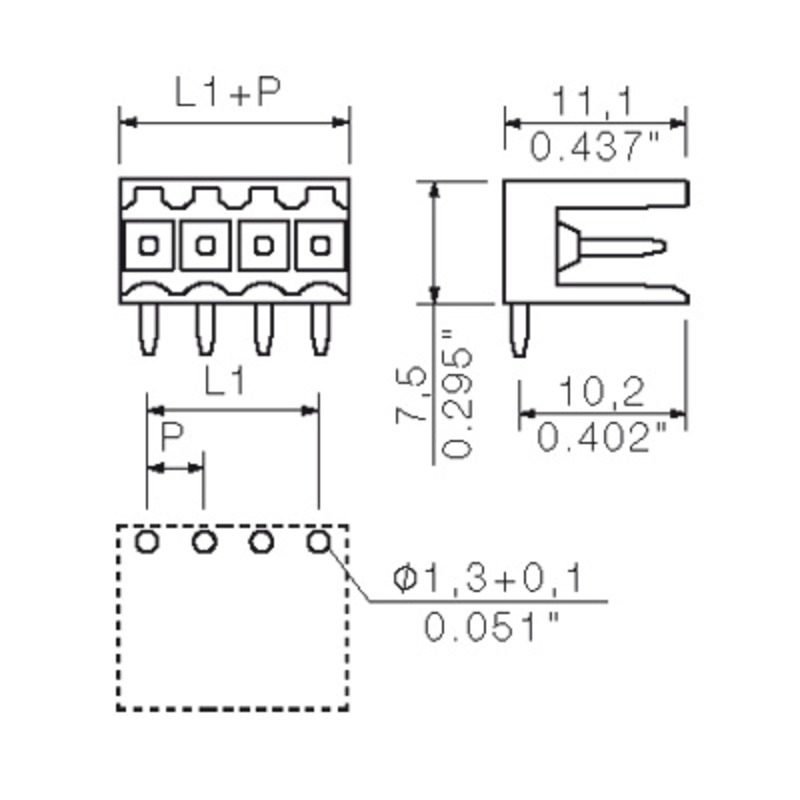

| L1 | 45.5 mm |
| Тип | штепсельный разъем для печатной платы, штыревая колодка |
| Цвет | оранжевый |
| Глубина | 11.1 mm |
| Шаг, мм | 3,5 |
| Ширина | 49 mm |
| Высота | 10.7 mm |
| Тип монтажа | Выводной |
| Сертификаты | соответствует RoHS, UL (E60693), CSA (154685-1318353) |
| Упаковка | Box, 50 pcs |
| Ширина упаковки | 105 mm |
| Нетто вес | 4 g |
| Высота упаковки | 40 mm |
| Длина упаковки | 139 mm |
| Артикул | 1597330000 |
| Возможность кодировки | Да |
| Количество рядов | 1 |
| Выходное колено | 90° |
| Семейство продукта | OMNIMATE Signal - series BL/SL 3.50 |
| Число полюсов | 14 |
| Материал контакта | CuSn |
| Длина вывода | 3.2 mm |
| Объемное сопротивление | ≤5 mΩ |
| Класс горючести | V-0 |
| Изоляционный материал | PBT |
| Диам. паяльного вывода | 1.2 mm (octagonal) |
| Высота (мин. версия) | 7.5 mm |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -50 °C |
| Индекс трекингостойкости | ≥200 |
| Макс. усилие на полюс | 10 N |
| Ном. импульсное напряжение II/2 | 2.5 kV |
| Макс. усилие на полюс | 10 N |
| Ном. импульсное напряжение III/2 | 2.5 kV |
| Ном. импульсное напряжение III/3 | 2.5 kV |
| Диам. монтаж. отверстия | 1.4 mm |
| Макс. темп. установки | 100 °C |
| Мин. темп. установки | -30 °C |
| Структура слоя контакта вилки | 2-4 µm Ni / 5-8 µm Sn glossy |
| Ном. ток UL группа B | 10 A |
| Ном. ток UL группа D | 10 A |
| Ном. напряжение UL группа B | 300 V |
| Ном. напряжение UL группа D | 300 V |
| Краткосрочный выдерживаемый ток | 100 A for 3x1s |
| Пик. темп. пайки волной | 260 °C |
| Ном. ток CSA группа B | 10 A |
| Ном. ток CSA группа D | 10 A |
| Ном. напряжение CSA группа B | 300 V |
| Ном. напряжение CSA группа D | 300 V |
| Защита при подключении | IP20 (finger-safe) |
| Ном. ток IEC макс. полюсов 20°C | 12 A |
| Ном. ток IEC макс. полюсов 40°C | 10 A |
| Ном. ток IEC мин. полюсов 20°C | 17 A |
| Ном. ток IEC мин. полюсов 40°C | 14.5 A |
| Защита при отключении | IP10 |
| Структура слоя пайки | 2-4 µm Ni / 5-8 µm Sn glossy |
| Ном. напряжение IEC степень загр. II/2 | 320 V |
| Ном. напряжение IEC степень загр. III/2 | 160 V |
| Ном. напряжение IEC степень загр. III/3 | 160 V |
| Время контакта двойной волны | approx. 10 sec max |
| Время контакта одиночной волны | approx. 3 sec |
| Количество полюсов | 14.0 |
| Материал корпуса | PBT |
| Рабочая температура | -50…+100 °C |
