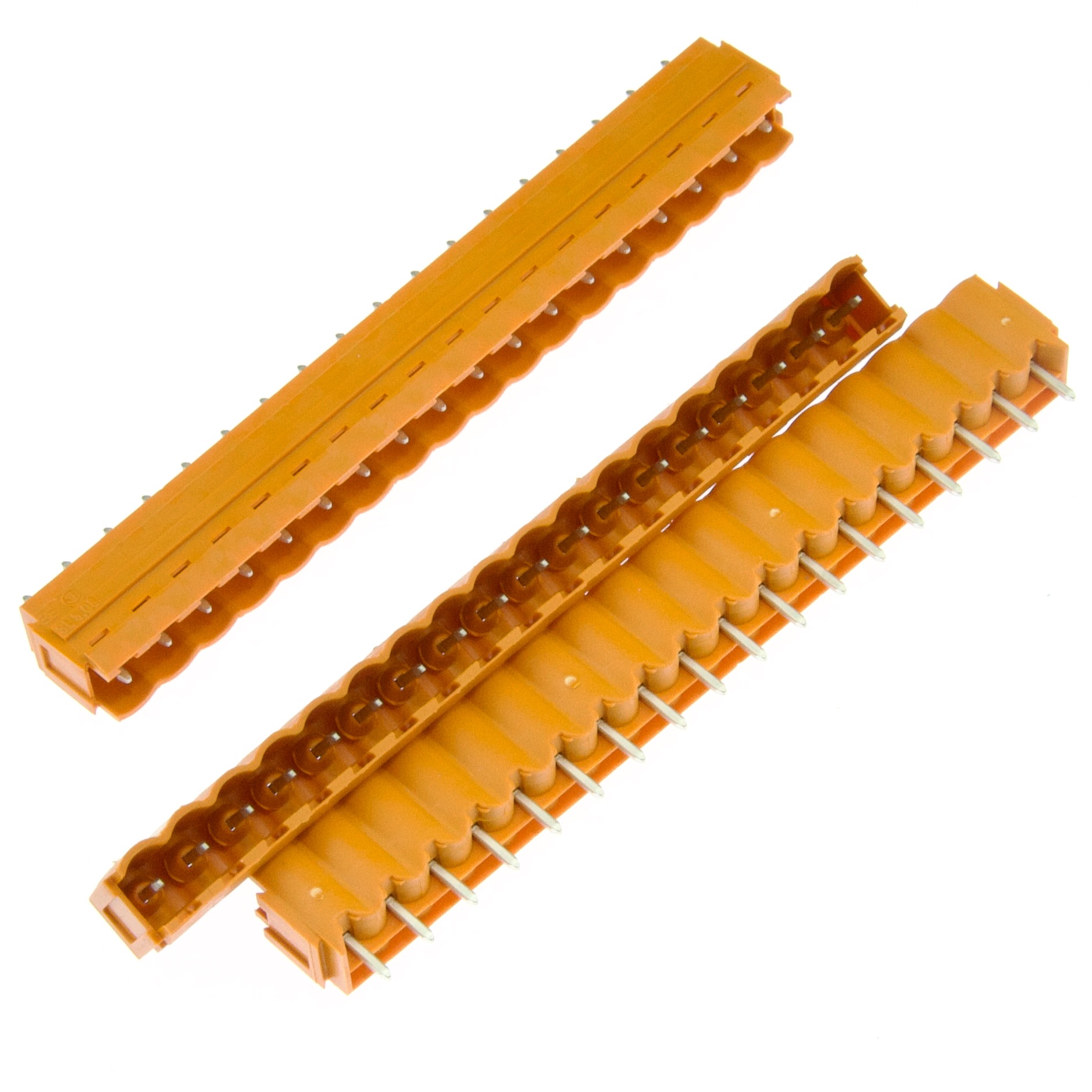

Соединитель электрический 1521160000 SL 5.08/18/180B 3.2SN OR BX
В наличии
На своём складе
130 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 19,71 |
| от 20 | 19,16 |
| от 40 | 18,61 |
| от 80 | 18,20 |
Описание
Соединитель электрический Weidmüller — печатный штекерный разъём с 18 полюсами, шаг 5,08 мм. Мужской разъём с угловой ориентацией 180° для пайки в отверстия (THT). Корпус оранжевого цвета (RAL 2000), контакты из медного сплава с покрытием никель/олово. Применяется в промышленной автоматике и распределительных щитах для надёжного соединения печатных плат.

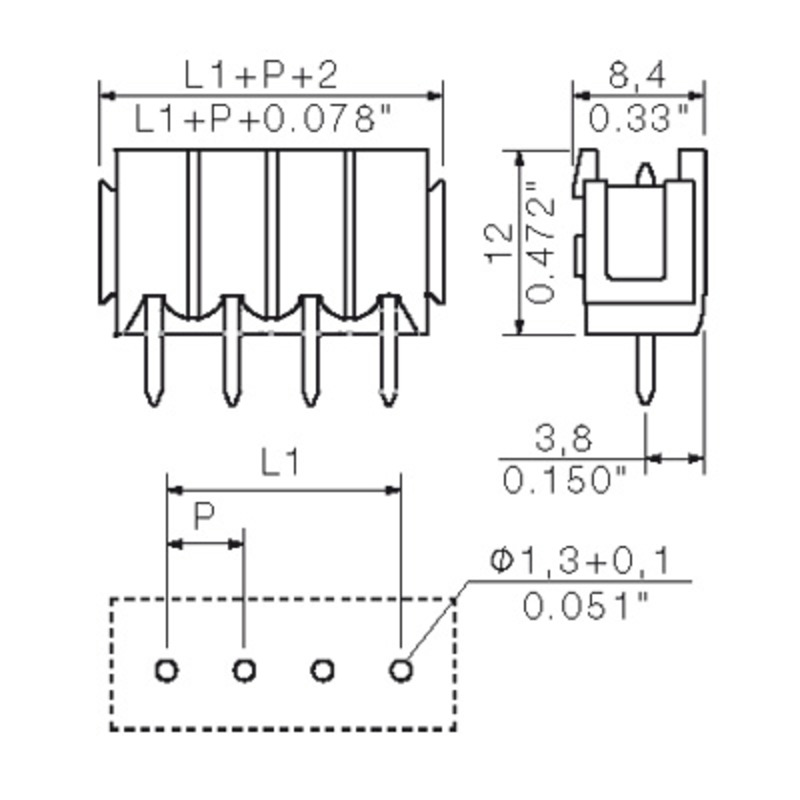

Технические характеристики
| Тип | штепсельный разъем для печатной платы, штыревая колодка |
| Цвет | оранжевый |
| Шаг, мм | 5,08 |
| Тип монтажа | Выводной |
| Количество | 20 |
| Сертификаты | UL, CSA, RoHS |
| Упаковка | коробка |
| Нетто вес | 5.48 g |
| Ориентация | 180° |
| Артикул | SL 5.08/18/180B 3.2SN OR BX |
| Возможность кодировки | Да |
| Производитель | Weidmüller |
| Номер заказа | 1521160000 |
| Покрытие контакта | Лужёный |
| Число полюсов | 18 |
| Материал контакта | CuSn |
| Глубина | 8.4 mm |
| Ширина | 93.44 mm |
| Группа изоляции | IIIa |
| Высота | 15.2 mm (lowest version 12 mm) |
| Степень защиты | IP20 (plugged), IP10 (unplugged) |
| Ном. напр. IEC | 400 V (II/2), 320 V (III/2), 250 V (III/3) |
| Длина вывода | 3.2 mm |
| Объемное сопротивление | 4.50 mΩ |
| Класс горючести | UL 94 V-0 |
| Материал изоляции | PBT |
| Диам. паяльного вывода | 1.2 mm |
| Ном. ток UL/CSA | 15 A (group B), 10 A (group D) |
| Ном. напряжение UL/CSA | 300 V |
| Номин. импульсное напряжение | 4 kV |
| Защита от прикосновения | finger-safe unplugged/back-of-hand-safe plugged (DIN VDE) |
| Профиль пайки волной | Preheating approx 150°C, max 260°C, contact time max 10 sec (single/double wave) |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -50 °C |
| Индекс трекингостойкости | ≥200 |
| Ном. ток IEC макс. полюсов | 14.5 A (20°C), 12 A (40°C) |
| Ном. ток IEC мин. полюсов | 18 A (20°C), 15 A (40°C) |
| Диам. монтаж. отверстия | 1.3 mm |
| Краткосрочный выдерживаемый ток | 120 A for 3 x 1s |
| Количество полюсов | 18.0 |
| Материал корпуса | PBT |
| Напряжение, В | 400 |
| Степень IP | IP20 |
| Ток, А | 18 |
| Рабочая температура | -50…+100 °C |
