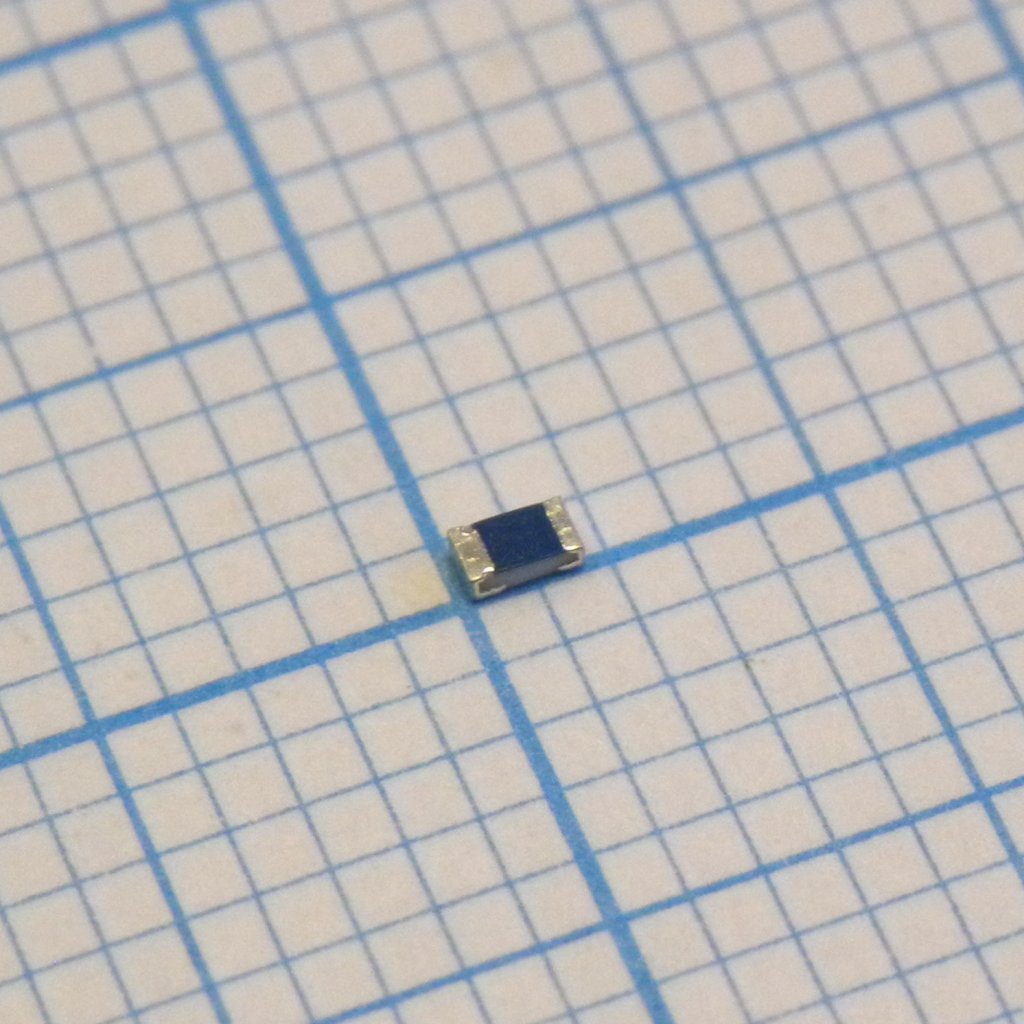

Ff 32 v 2,5 a 0603 gsmc 152000.2,5GT-1K
У поставщика
ПроизводительSIBA
КатегорияПредохранители
У поставщиков
181 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:181 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,09 |
| от 14 | 24,24 |
| от 26 | 23,05 |
| от 51 | 21,79 |
| от 101 | 20,56 |
Описание
Предохранитель SIBA в миниатюрном корпусе 0603 для поверхностного монтажа. Рассчитан на напряжение 32 В и ток 2,5 А, отличается сверхбыстрым срабатыванием. Подходит для защиты цепей в компактной бытовой и промышленной электронике.
Технические характеристики
| Тип | субминиатюрный предохранитель |
| Серия | 152000 |
| Маркировка | O |
| Корпус | 0603 |
| Тип монтажа | SMD |
| Сертификаты | UL rec. |
| Значение I²t | 0.0157A²s |
| Упаковка | GT-1K: 1000 pieces on tape |
| Размеры | Ширина: 0.85mm ±0.1mm; Высота: 0.45mm +0.1/-0.05mm; Длина: 1.55mm ±0.05mm; Толщина вывода: 0.3mm +0.15/-0.2mm |
| Конструкция | ceramic substrate, printed fuse-element |
| Падение напряжения | 151mV |
| Ном. ток | 2.5A |
| Ном. напряжение | 32V |
| Артикул | 152000.2,5GT-1K |
| Сопр. хол. | 37mOhm |
| Отключающая способность | 50A @ DC 32V |
| Пределы времени плавления | 2x rated current max: 5s; 10x rated current max: 1ms; 1.25x rated current min: 1h |
| Стандарт вибрации | IEC 60068-2-6 |
| Примечание | SMD Сверхбыстр. |
| Recommended pad layout | G: 0.5mm (reflow), 0.5mm (wave); X: 0.95mm (reflow), 1.1mm (wave); Y: 0.95mm (reflow), 1.2mm (wave); Z: 2.4mm (reflow), 2.9mm (wave) |
| Soldering heat standard | IEC 60068-2-58 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | 260°C, 10s (solder bath), 260°C, 10s (reflow) |
| Время-токовые характеристики | UL 248-14 0603 FF, 32V superflink, IEC 60127-4, 1.55 x 0.85mm, very quick acting |
| Insulation resistance standard | IEC 60127-4 |
