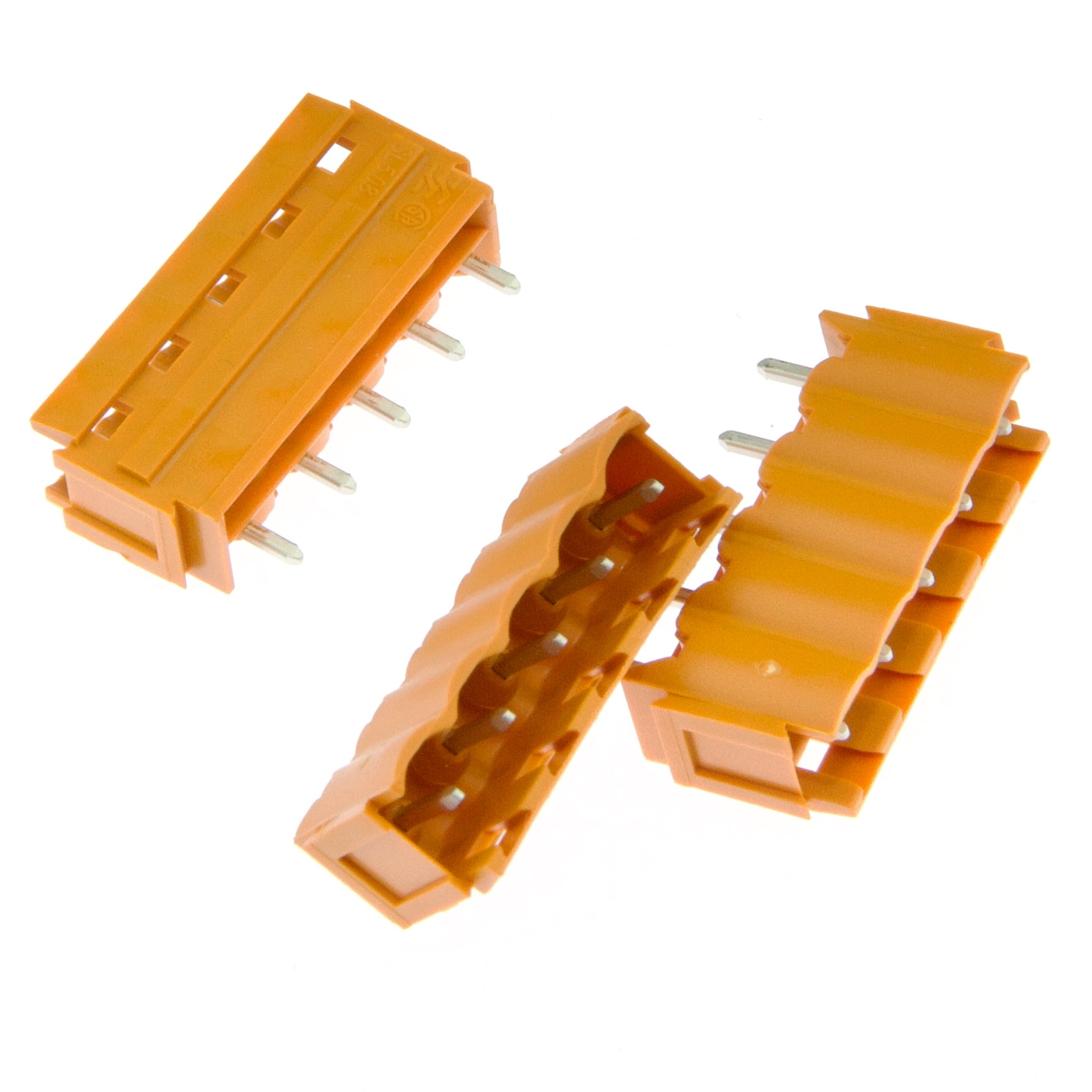

Соединитель электрический 1519860000 SL 5.08/05/180B 3.2SN OR BX
В наличии
На своём складе
100 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 7,99 |
| от 60 | 7,67 |
| от 120 | 7,46 |
| от 200 | 7,30 |
Описание
Соединитель электрический Weidmuller — вилка для пайки в плату (THT) из серии OMNIMATE Signal. Модель на 5 контактов с шагом 5,08 мм, угол вывода 180°, рассчитана на напряжение до 400 В. Корпус оранжевого цвета, контакты с никель-оловянным покрытием. Применяется в промышленной автоматике для надёжного соединения печатных плат.

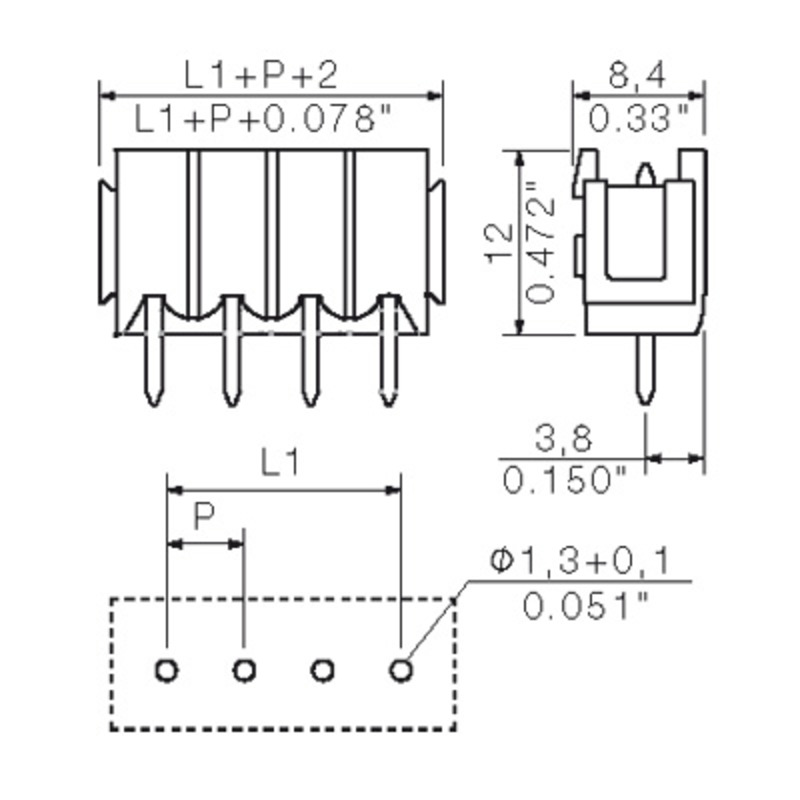

Технические характеристики
| Тип | штыревой разъем, пайка в отверстия |
| Цвет | оранжевый |
| Глубина | 8.4 mm |
| Шаг, мм | 5,08 |
| Ширина | 27.4 mm |
| Высота | 15.2 mm |
| Тип монтажа | Выводной |
| Упаковка | Box, 50 pieces |
| Нетто вес | 1.59 g |
| Артикул | 1519860000 |
| Возможность кодировки | Да |
| Количество рядов | 1 |
| Угол выхода | 180° |
| Семейство продукта | OMNIMATE Signal - series BL/SL 5.08 |
| Тип соединения | подключение к плате |
| Покрытие контакта | Ni (1-3 µm) + Sn (2-4 µm) matte |
| Число полюсов | 5 |
| Ном. напр. IEC | 400 V |
| Длина вывода | 3.2 mm |
| Объемное сопротивление | 4.50 mΩ |
| Класс горючести | V-0 |
| Материал изоляции | PBT |
| Диам. паяльного вывода | 1.2 mm (octagonal) |
| Профиль пайки волной | recommended: peak 255-260°C, contact time max 10s, preheat ~150°C, heating rate < 3 K/s, cooling < 6 K/s |
| Диам. паяльного отв. | 1.3 mm |
| Выводов на полюс | 1 |
| Материал основания контакта | CuSn |
| Защита от прикосновения | finger-safe unplugged, back-of-hand-safe plugged (DIN VDE 57 106/0470) |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -50 °C |
| Степень защиты вставлено | IP20 |
| Индекс трекингостойкости | ≥ 200 |
| Ном. импульсное напряжение II/2 | 4 kV |
| Степень защиты отключено | IP10 |
| Ном. импульсное напряжение III/2 | 4 kV |
| Ном. импульсное напряжение III/3 | 4 kV |
| Допуск длины вывода | +0.1/-0.3 mm |
| Макс. темп. установки | 100 °C |
| Мин. темп. установки | -25 °C |
| Ном. ток UL группа B | 15 A |
| Ном. ток UL группа D | 10 A |
| Ном. напряжение UL группа B | 300 V |
| Ном. напряжение UL группа D | 300 V |
| Краткосрочный выдерживаемый ток | 120 A for 3x1s |
| Ном. ток CSA группа B | 15 A |
| Ном. ток CSA группа D | 10 A |
| Ном. напряжение CSA группа B | 300 V |
| Ном. напряжение CSA группа D | 300 V |
| Допуск диам. вывода | 0/-0.03 mm |
| Допуск диам. паяльного отв. | +0.1 mm |
| Ном. ток IEC макс. полюсов 20°C | 14.5 A |
| Ном. ток IEC макс. полюсов 40°C | 12 A |
| Ном. ток IEC мин. полюсов 20°C | 18 A |
| Ном. ток IEC мин. полюсов 40°C | 15 A |
| Количество полюсов | 5.0 |
| Материал контакта | CuSn |
| Материал корпуса | PBT |
| Напряжение, В | 400 |
| Степень IP | IP20 |
| Ток, А | 18 |
| Рабочая температура | -50…+100 °C |
