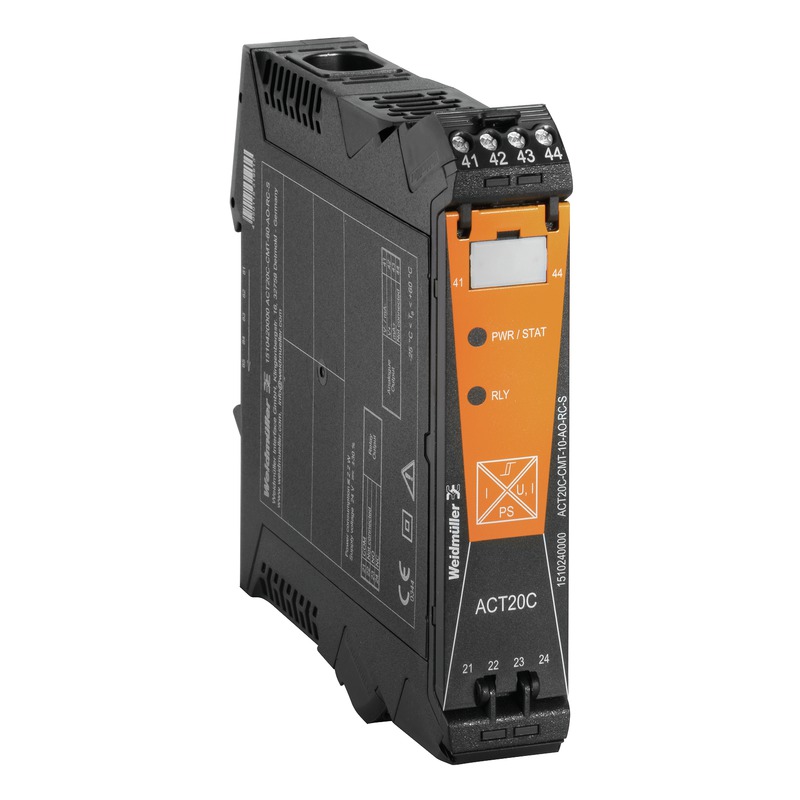

Аналоговая обработка сигнала 1510240000 ACT20C- CMT-10-AO-RC-S
В наличии
На своём складе
1 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 061,11 |
| от 4 | 3 015,42 |
| от 8 | 2 992,57 |
| от 15 | 2 969,73 |
Описание

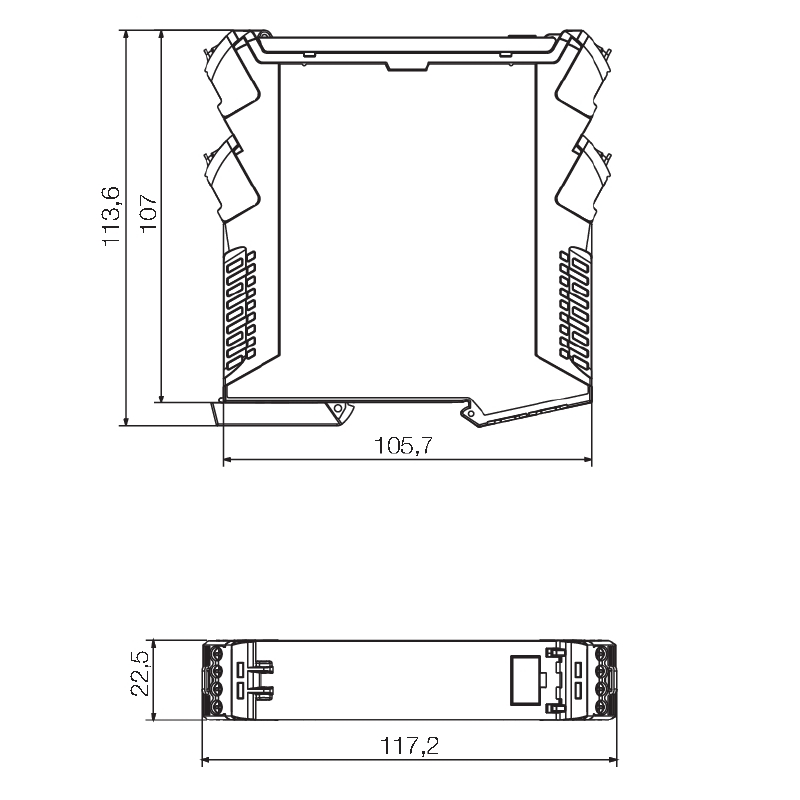

Аналоговый преобразователь тока Weidmuller ACT20C-CMT-10-AO-RC-S. Устройство монтируется на DIN-рейку, имеет компактные размеры 22,5 x 113,6 мм и точность измерения менее 0,75% от полной шкалы. Работает при напряжении до 300 В переменного тока и поддерживает связь через шину рельса или шлюз. Применяется в промышленной автоматике для контроля и передачи сигналов тока.
Технические характеристики
| Тип | ACT20C-CMT-10-AO-RC-S |
| Глубина | 113.6 mm |
| Ширина | 22.5 mm |
| Высота | 117.2 mm |
| Вес | 154 g |
| Макс. AWG | 14 |
| Мин. AWG | 30 |
| Корпус | модуль |
| Точность | <0.75% FSR |
| Влажность | 5...95% no condensation |
| Тип монтажа | DIN-рейка TS 35 |
| Сертификаты | cULus, DNV GL, ROHS |
| MTBF/MTTF | 130 years |
| Рейтинг SIL | Нет |
| Описание | измерительный преобразователь тока |
| Артикул | 1510240000 |
| Стандарт ЭМС | IEC 61326-1 |
| Испытательное напряжение | 4 kV |
| Связь | via gateway (ACT20C-GTW-100-MTCP-S), rail bus |
| Ном. напряжение | 300 V ACrms |
| Контакты реле | 1 CO (SPDT) |
| Напряжение питания | via system bus (typical 24V DC) |
| Тип соединения | винтовое |
| Вх. частота | 15...700 Hz AC (RMS) or DC |
| Тип измерения | истинное среднеквадратичное или арифметическое усреднение |
| Степень загрязнения | 2 |
| Гальваническая изоляция | 4-way (input/output/supply/relay) |
| Время перех. процесса | <300 ms |
| Диапазон входного тока | 0...5/10 A (configurable) |
| Диаметр входного кабеля | 10.5 mm |
| Диапазон выходного тока | 0...20 mA, 4...20 mA, -20...+20 mA (configurable) |
| Диап. вых. напр. | 0...10 V, 2...10 V, 0...5 V, 1...5 V, -5...+5 V, -10...+10 V (configurable) |
| Категория перенапр. | III |
| Макс. потребление | 2.2 W |
| Макс. момент затяжки | 3.5 lb-in |
| Мин. момент затяжки | 0.5 Nm |
| Ток импеданса нагрузки | ≤600 Ω |
| Макс. сечение провода | 2.5 mm² |
| Мин. сечение | 0.5 mm² |
| Интерфейс настройки | FDT/DTM software via gateway, DIP switches |
| Напряжение сопротивления нагрузки | ≥10 kΩ |
| Коммут. ток реле | 5 A |
| Темп. коэф. | 0.04 %/K typ, 0.09 %/K max |
| Импульсное выдерживаемое напряжение | 6.4 kV (1.2/50 µs) |
| Диап. темп. хр. | -40°C to 85°C |
| Коммут. напряжение AC | 250 V |
| Коммут. напряжение DC | 24 V |
| Диап. раб. темп. | -25°C to 60°C |
