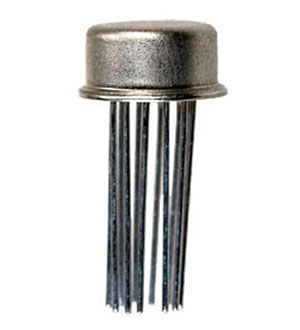

140УД501А, операционный усилитель, никель (2000-03г)
У поставщика
ПроизводительКВАЗАР
У поставщиков
53 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:53 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 20 | 93,15 |
| от 200 | 72,45 |
Технические характеристики
| Cmrr | 50dB min at ±6V, 60dB min at ±12V |
| Масса | 1.5g max |
| Тип | Operational Amplifier |
| Корпус | 3107.12-3НБ, 3107.12-3.01, 3107.12-2.01НБ, 3107.12-2.01 |
| Особенности | High-impedance and low-impedance differential inputs |
| Тип монтажа | THT |
| Скорость нарастания | 3V/μs at ±6V, 6V/μs at ±12V |
| Артикул | 140УД501А |
| Стойкость к ЭСР | 200V static potential |
| Напряжение питания | ±6V to ±12V nominal, range 5.4V to 13.2V, absolute max 5.2V to 13.8V |
| Входное сопротивление | 60kΩ min (group A) |
| Output resistance | 1kΩ max |
| Ток покоя | 6mA max at ±6V, 13mA max at ±12V |
| Входной ток смещения | ±0.8μA max at ±6V, ±1.1μA max at ±12V |
| Load resistance min | 5kΩ (duty mode), 2kΩ (absolute max) |
| Вх. ток смещ. | ±0.2μA max at ±6V, ±0.3μA max at ±12V |
| Вх. напр. смещ. | ±7mV max at ±6V, ±8mV max at ±12V |
| Произведение усиления на полосу | 8MHz min at ±6V, 14MHz at ±12V |
| Open loop voltage gain | 750 to 4000 at ±6V, 1500 to 12500 at ±12V |
| Max output voltage swing | ±2.5V min at ±6V supply, ±6V min at ±12V supply |
| Диап. темп. хр. | -60°C to +125°C |
| Тип усилителя | операционный |
| Диап. раб. темп. | -60°C to +125°C |
| Дифф. напр. макс. | ±1.5V at ±6V supply, ±3V at ±12V supply (absolute max) |
| Relative temperature drift of gain | -40% to +70% (-60 to +25°C), -60% to +35% (25 to +125°C) at ±6V; -45% to +75% (-60 to +25°C), -75% to +45% (25 to +125°C) at ±12V |
| Temperature coefficient offset voltage | 70μV/°C max (-60 to +25°C), 10μV/°C max (25 to +125°C) at ±6V; 45μV/°C max (-60 to +25°C), 6μV/°C max (25 to +125°C) at ±12V |
| Temperature coefficient input bias current | 6nA/°C max (-60 to +25°C), 7nA/°C max (25 to +125°C) at ±6V; 20nA/°C max (-60 to +25°C), 25nA/°C max (25 to +125°C) at ±12V |
| Temperature coefficient input offset current | 1.5nA/°C max (-60 to +25°C), 2.5nA/°C max (25 to +125°C) at ±6V; 5.5nA/°C max (-60 to +25°C), 6.0nA/°C max (25 to +125°C) at ±12V |
| Входной ток смещения, нА | 1 |
| Входное напряжение смещения, мВ | 10 |
