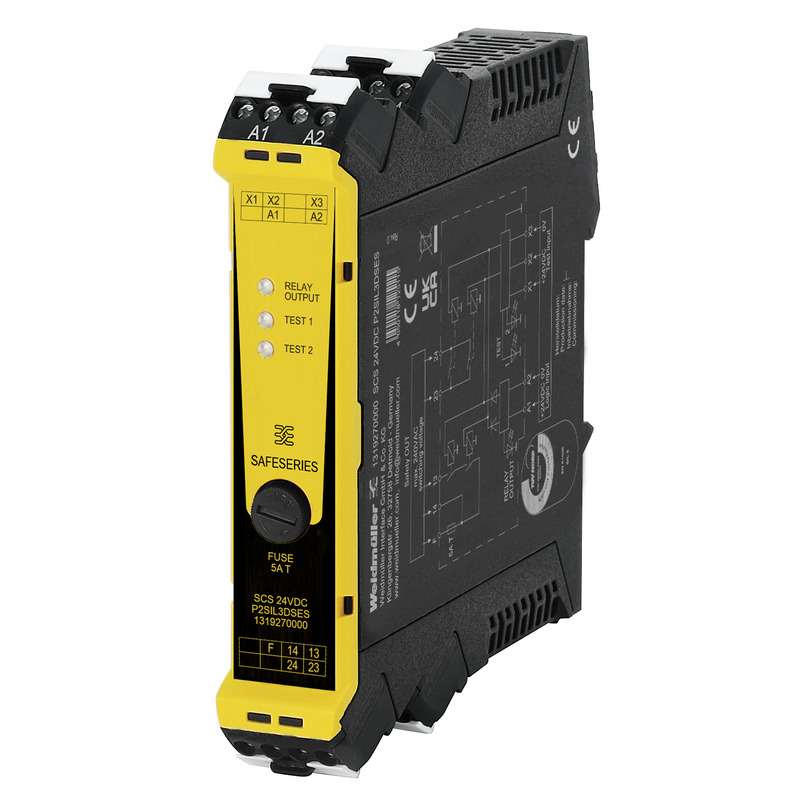

Реле безопасности 1319270000 SCS 24VDC P2SIL3DSES
В наличии
На своём складе
153 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 474,89 |
| от 4 | 2 401,01 |
| от 8 | 2 364,07 |
| от 15 | 2 271,72 |
Описание
Реле безопасности Weidmuller SCS 24VDC P2SIL3DSES предназначено для защиты оборудования и персонала. Работает от напряжения 24 В постоянного тока, соответствует категории безопасности SIL 3 по стандарту DIN EN 61508. Монтируется на DIN-рейку TS 35, имеет степень защиты IP20. Применяется в промышленной автоматике и системах аварийного останова.
Технические характеристики
| Цвет | black, yellow |
| Глубина | 114.1 mm |
| Ширина | 22.5 mm |
| Высота | 117.3 mm |
| Влажность | 40 °C / 93% rel. humidity, no condensation |
| Тип монтажа | TS 35 rail |
| Нетто вес | 200 g |
| Тип устройства | A |
| Wire awg max | 12 |
| Wire awg min | 26 |
| Internal fuse | 5 A time-lag |
| Пусковой ток | ≤ 80 mA / 40 ms |
| Switch on time | < 5.5 ms (DTS), < 5 ms (ETS) |
| Pull in voltage | 17 V |
| Safety category | SIL 3 |
| Стандарт безопасности | DIN EN 61508 |
| Switch off time | < 4 ms (DTS), < 4 ms (ETS) |
| Drop out voltage | 12.5 V |
| Степень защиты | IP20 |
| Диапазон фиксации макс. | 2.5 mm² |
| Диапазон фиксации мин. | 0.13 mm² |
| Рабочая высота | ≤ 2000 m |
| Степень загрязнения | 2 |
| Ток потребления | 35 mA |
| Clamping range rated | 1.5 mm² |
| External backup fuse | 5 A time-lag |
| Макс. коммутируемый ток | 5 A |
| Макс. коммутируемое напряжение | 250 V AC |
| Ном. напряжение управления | 24 V DC -15 / +20% |
| Макс. момент затяжки | 0.6 Nm |
| Мин. момент затяжки | 0.4 Nm |
| Max switching capacity | 1250 VA |
| Min switching capacity | 10 mA @ 12 V |
| Категория импульсного напряжения | III |
| Макс. темп. хр. | 85 °C |
| Мин. темп. хр. | -40 °C |
| Hardware fault tolerance | 1 |
| Rated voltage insulation | 300 V |
| Импульсное выдерживаемое напряжение | 6 kV (1.2/50 µs) |
| Макс. раб. темп. | 50 °C |
| Мин. раб. темп. | -25 °C |
| Clearance creepage control load | ≥ 5.5 mm |
| Dielectric strength control load | 4 kVeff / 1 min |
| Dielectric strength mounting rail | 4 kVeff / 1 min |
| Screw connection stripping length | 8 mm |
