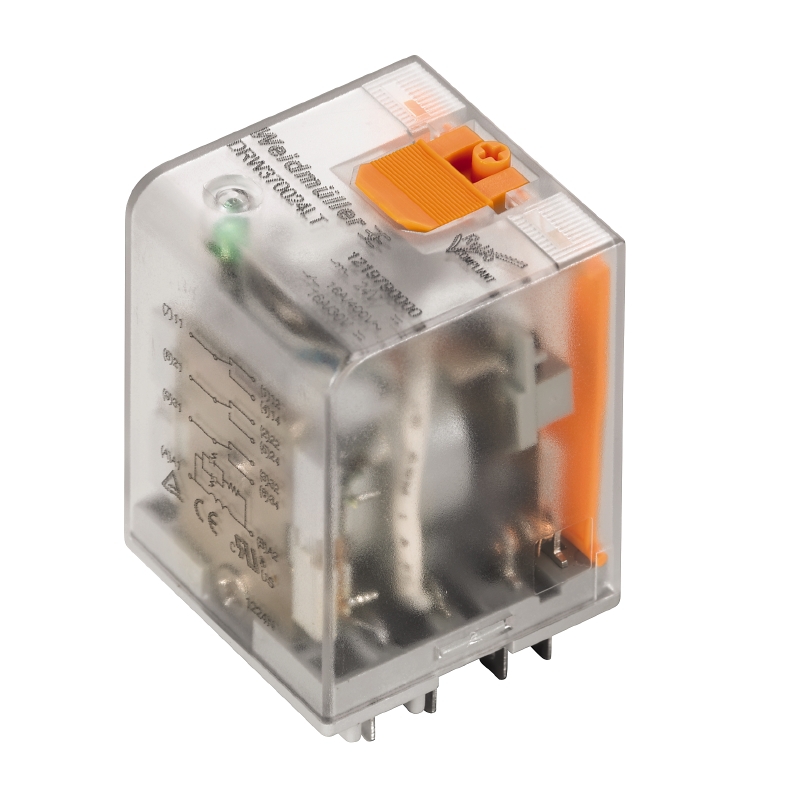

Реле 1220190000 DRH276220LT
В наличии
На своём складе
47 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт836,51 ₽
Сумма836,51 ₽
В наличии47 шт
без ограничений
от 4 — 824,97 ₽ (−1%)
1 шт · Москва · 836,51 ₽
Описание
Реле Weidmüller серии DRH276220LT в прозрачном корпусе для монтажа на печатную плату. Рассчитано на мощность 1,5 Вт, сопротивление катушки 33 кОм и ток срабатывания 80 А. Оснащено зелёным светодиодным индикатором и кнопкой теста с фиксацией. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | DRH276220LT |
| Цвет | прозрачный |
| Глубина | 48mm |
| Ширина | 36mm |
| Высота | 36mm |
| Корпус | D-SERIES DRW / DRH |
| Влажность | 5...85% rel. humidity, no condensation |
| Тип монтажа | Выводной |
| Номер заказа | 1220190000 |
| Нетто вес | 84.9g |
| Кнопка теста | да, с фиксацией и без фиксации |
| Производитель | Weidmüller Interface GmbH & Co. KG |
| Ном. мощность | 1.5W |
| Допуск катушки | 10% |
| Пусковой ток | 80A / 50ms |
| Сопр. катушки | 33000Ω ± 10% |
| Задержка включения | <20ms |
| Материал контакта | agsno с магнитным гашением |
| Ном. ток DC | 6.7mA |
| Индикатор статуса | Зелёный светодиод |
| Задержка выключения | <20ms |
| Метод соединения | Flat blade connections (4.8mm x 0.5mm) |
| Степень защиты | IP20 |
| Постоянный ток | 16A |
| Степень загрязнения | 3 |
| Мин. коммут. мощность | 100mA @ 12V |
| Тип. напряжение втягивания | 154V DC |
| Тип. напряжение отключения | 22V DC |
| Конфигурация контактов | 2 NO контакта |
| Ном. напряжение управления | 220V DC |
| Категория импульсного напряжения | III |
| Макс. частота переключения | 0.1Hz |
| Мех. срок службы | 10 x 10^6 циклов переключения |
| Номин. коммут. напр. | 250V AC |
| Макс. темп. хр. | 60°C |
| Мин. темп. хр. | -40°C |
| Макс. DC напряжение | 300V |
| Ном. изоляционное напряжение | 400V |
| Группа изол. мат. | IIIa |
| Макс. раб. темп. | 60°C |
| Мин. раб. темп. | -40°C |
| Эл. прочность разомк. конт. | 4kVeff / 1 min |
| Стандарт координации изоляции | EN 61810-1:2008 |
| Класс горючести корпуса UL94 | V-2 |
| Зазор и путь утечки управление-нагрузка | ≥6.3mm |
| Класс горючести основания UL94 | V-0 |
| Макс. коммутация AC резистивная | 4000VA |
| Макс. коммутация DC резистивная | 660W @ 220V |
| Диэл. прочность управление-нагрузка | 4kVeff / 1 min |
| Мех. индикатор положения | Да |
| Класс горючести кнопки UL94 | HB |
| Эл. прочность соседних контактов | 4kVeff / 1 min |
| Класс горючести индикатора UL94 | HB |
| Глубина мм | 48 |
| Коммутируемое напряжение, В | 250.0 |
| Мех. ресурс | 10 |
| Напряжение катушки, В | 220 |
| Ток, А | 16 |
| Рабочая температура | -40…+60 °C |
