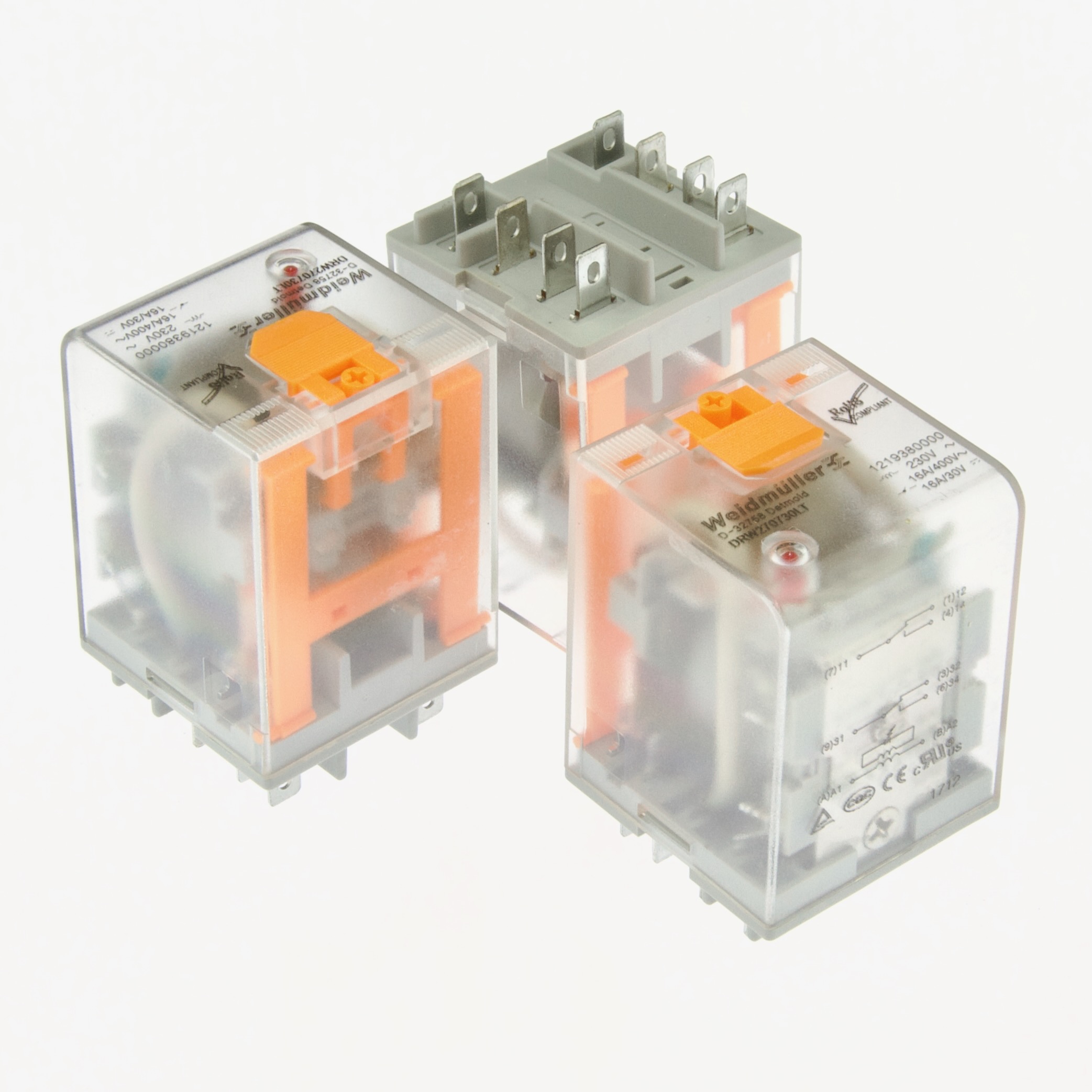

Реле 1219380000 DRW270730LT
В наличии
На своём складе
40 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 262,16 |
| от 6 | 254,56 |
| от 12 | 250,76 |
| от 25 | 241,26 |
Описание
Реле Weidmüller серии DRW270730LT в прозрачном корпусе для монтажа на печатную плату. Рассчитано на мощность 2,5 ВА, сопротивление катушки 8000 Ом и коммутацию пускового тока до 80 А. Оснащено красным светодиодным индикатором и фиксируемой кнопкой теста. Применяется в промышленной автоматике и системах управления.
Технические характеристики

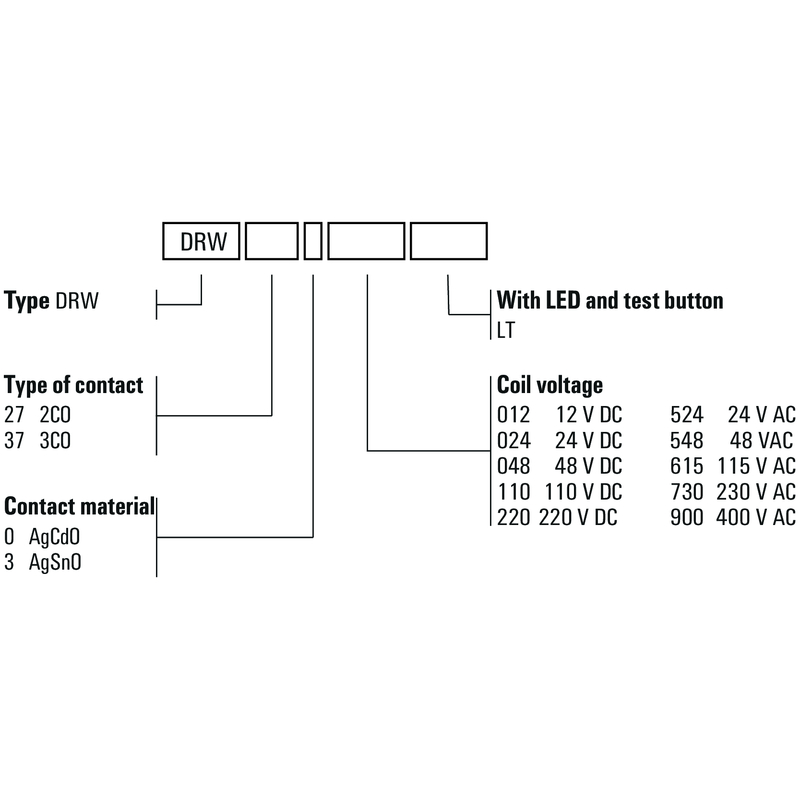

| Тип | DRW270730LT |
| Цвет | Transparent |
| Глубина | 48 mm |
| Ширина | 36 mm |
| Высота | 36 mm |
| Серия | D-SERIES DRW |
| Тип монтажа | THT |
| Номер заказа | 1219380000 |
| Нетто вес | 81.5 g |
| Test button | Yes, lockable and momentary |
| Производитель | Weidmüller Interface GmbH & Co. KG |
| Ном. мощность | 2.5 VA |
| Допуск катушки | 10% |
| Диапазон влажности | 35% to 85% relative humidity |
| Пусковой ток | 80 A for 50 ms |
| Rohs exemption | 8b - Cadmium and cadmium compounds in electrical contacts |
| Сопр. катушки | 8000 Ω ± 10% |
| Задержка включения | < 20 ms |
| Материал контакта | AgCdO |
| Индикатор статуса | red LED |
| Задержка выключения | < 20 ms |
| Метод соединения | Flat blade connections (4.8 mm x 0.5 mm) |
| Discontinued date | 2021-04-30 |
| Степень защиты | IP20 |
| Approval curu file | E312083 |
| Постоянный ток | 16 A |
| Степень загрязнения | 3 |
| Accessories markers | SM 18/9.5 K MC NE WS/GR/GE, ESG 6/15 K MC NE WS |
| Alternative product | 127635052 |
| Мин. коммут. мощность | 100 mA @ 12 V |
| Pull in voltage typ | 184 V AC |
| Drop out voltage typ | 69 V AC |

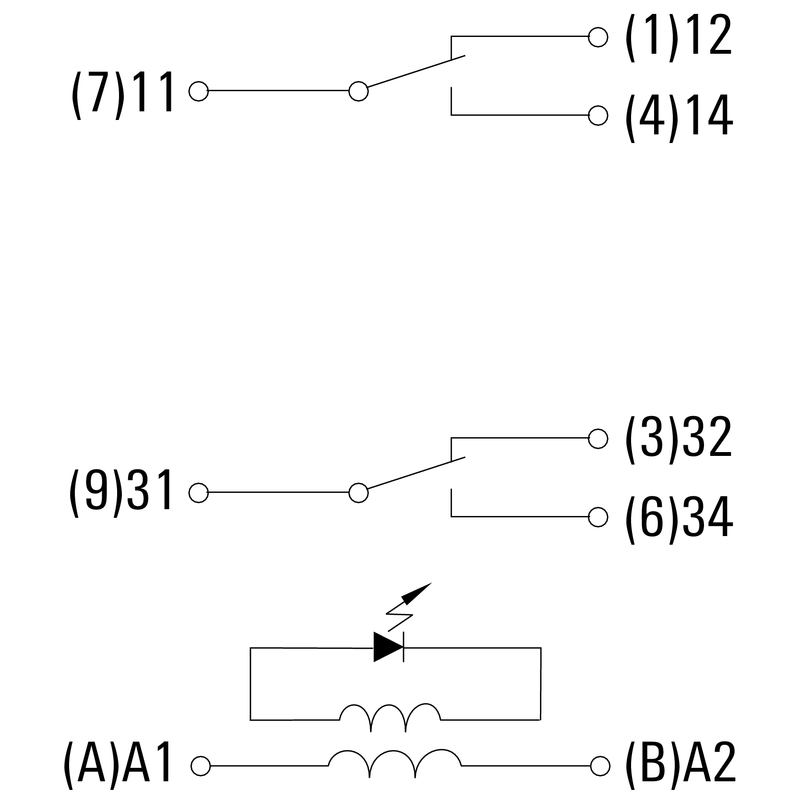

| Конфигурация контактов | 2 CO contacts |
| Ном. напряжение управления | 230V AC |
| Rated current control | 10.6 mA AC |
| Категория импульсного напряжения | III |
| Mechanical service life | 10 x 10^6 switching cycles |
| Номин. коммут. напр. | 400 V AC |
| Макс. темп. хр. | 60 °C |
| Мин. темп. хр. | -40 °C |
| Макс. DC напряжение | 250 V |
| Rated voltage insulation | 400 V |
| Flammability rating cover | V-2 |
| Группа изол. мат. | IIIa |
| Макс. раб. темп. | 60 °C |
| Мин. раб. темп. | -40 °C |
| Accessories retaining clip | DRW/DRH CLIP M, order no. 1220260000 |
| Accessories test button cover | TEST LEVER BLOCK DRH/DRW, order no. 7760056249 |
| Flammability rating baseplate | V-0 |
| Flammability rating test button | HB |
| Эл. прочность разомк. конт. | 2.5 kVeff / 1 min |
| Insulation coordination standard | EN 61810-1:2008 |
| Clearance creepage control to load | ≥ 6.3 mm |
| Ac switching capacity resistive max | 6400 VA |
| Dc switching capacity resistive max | 384 W @ 24 V |
| Dielectric strength control to load | 2.5 kVeff / 1 min |
| Flammability rating status indicator | HB |
| Mechanical switch position indicator | Yes |
| Max switching frequency at rated load | 0.1 Hz |
| Эл. прочность соседних контактов | 1.5 kVeff / 1 min |
