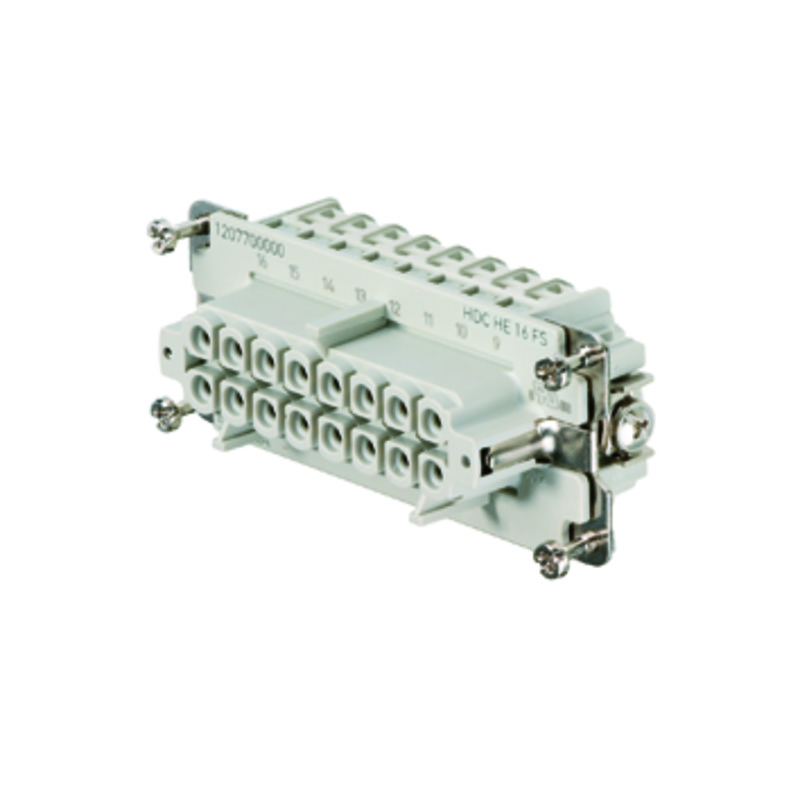

Разъем 1207700000 HDC HE 16 FS
В наличии
На своём складе
1 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 200,26 |
| от 6 | 194,46 |
| от 12 | 191,55 |
| от 25 | 184,30 |
Описание

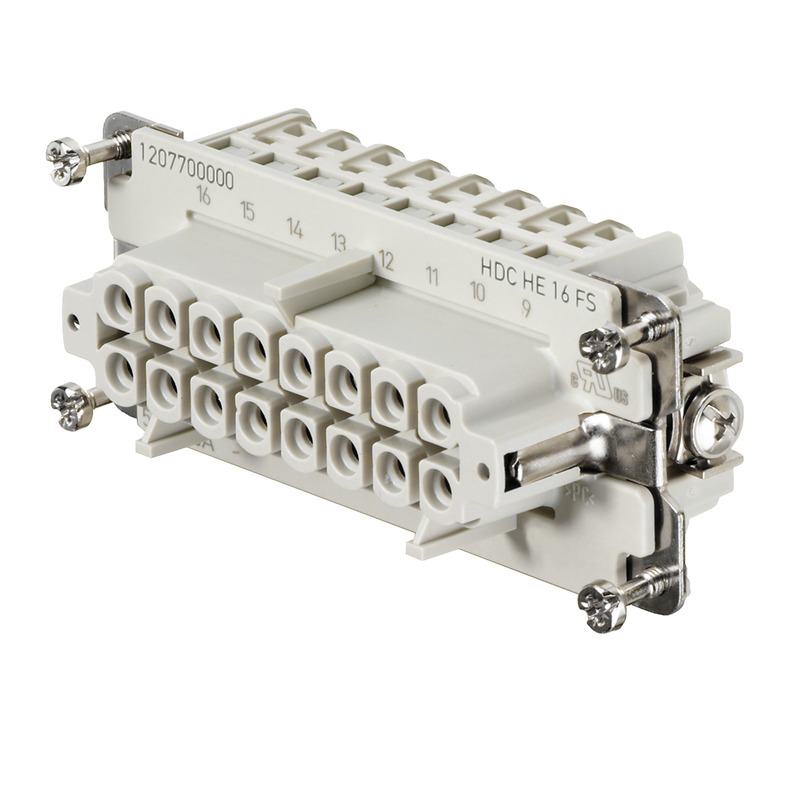

Разъем Weidmuller HDC HE 16 FS — это вставка (инсерт) для промышленных корпусов. Рассчитан на напряжение до 500 В и ток до 16 А, имеет 16 контактов с винтовым зажимом. Подходит для применения в промышленной автоматике и распределительных шкафах.
Технические характеристики
| Bg | 6 |
| Размер | 6 |
| Тип | HDC HE 16 FS |
| Глубина | 84.5 mm |
| Ширина | 34 mm |
| Высота | 35.2 mm |
| Eclass 9 | 27-44-02-05 |
| Тип монтажа | not specified (insert for housing) |
| Класс ETIM | EC000438 |
| Нетто вес | 100 g |
| Описание | HDC insert, Female, 500 V, 16 A, Number of poles: 16, Screw connection, Size: 6 |
| Артикул | 1207700000 |
| Ном. ток | 16 A |
| Зажимной винт | M 3 |
| Покрытие | Silver passivated |
| Номер файла UL | E92202 |
| Соответствие RoHS | Conform |
| Тип соединения | Screw connection |
| Число полюсов | 16 |
| Pe fixing screw | M 4 |
| Материал контакта | Copper alloy |
| Curus certificate | E92202 |
| Объемное сопротивление | ≤2 mΩ |
| Pe connection type | Screw connection |
| Степень загрязнения | 3 |
| Класс горючести | UL 94 V-0 |
| Изоляционный материал | PC glass-fibre reinforced |
| Прочность изоляции | 10^10 Ω |
| Pe stripping length | 10 mm |
| Blade size crosshead | PH1 |
| Rated voltage ul csa | 600 V AC/DC |
| Limit temperature max | 125 °C |
| Limit temperature min | -40 °C |
| Pe blade size slotted | SD 0.8 x 4.0 |
| Номин. импульсное напряжение | 6 kV |
| Pe rated cross section | 4 mm² |
| Plugging cycles silver | ≥500 |
| Wire protection spring | yes (except size 1) |
| Max torque main contact | 0.55 Nm |
| Min torque main contact | 0.5 Nm |
| Pe blade size crosshead | PH1 |
| Accessories screwdrivers | SDS 0.8X4.0X100, SDS 0.6X3.5X100, SDIK PH1, SDK PH1, SDIS 0.8X4.0X100, SDIS 0.6X3.5X100 |
| Pe tightening torque max | 1.5 Nm |
| Pe tightening torque min | 1.2 Nm |
| Группа изол. мат. | IIIa |
| Rated current din en 61984 | 16 A |
| Rated voltage din en 61984 | 500 V |
| Макс. сечение проводника | 2.5 mm² |
| Мин. сечение проводника | 0.5 mm² |
| Pe wire cross section awg max | AWG 12 |
| Pe wire cross section awg min | AWG 20 |
| Conductor cross section awg max | AWG 14 |
| Conductor cross section awg min | AWG 20 |
| Stripping length rated connection | 9 mm |
| Blade size slotted screw connection | SD 0.6 x 3.5 |
