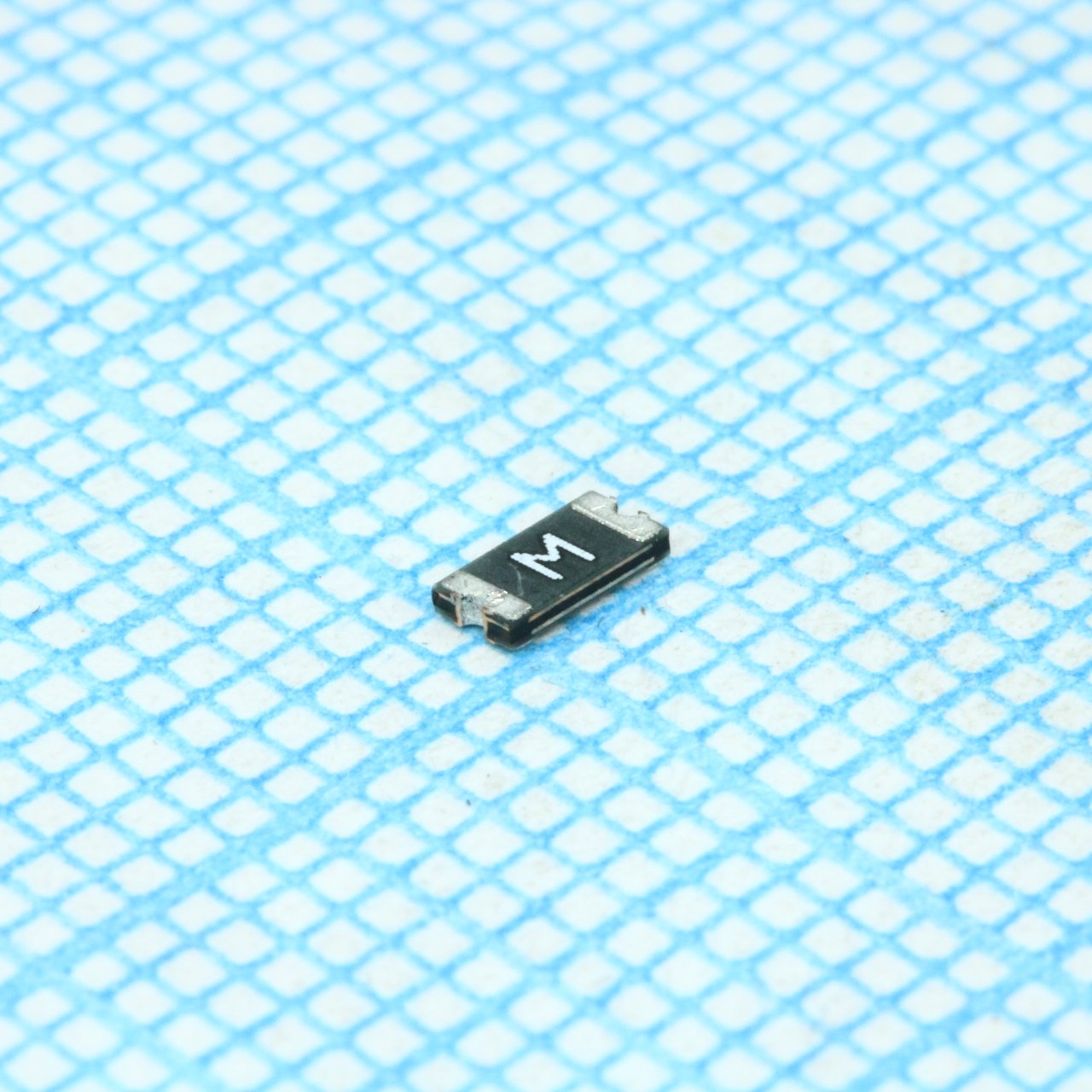

Предохранитель восстанавливаемый (PTC) 2A(удержание) 3.5A(отключение) 6В постоянного тока 100A 0.8Вт 1.5сек 0.018Ом для поверхностного монтажа
У поставщика
ПроизводительLITTELFUSE
КатегорияПредохранители
У поставщиков
4 281 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:4 281 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,71 |
| от 196 | 8,50 |
| от 391 | 7,49 |
| от 781 | 6,70 |
| от 2 000 | 6,16 |
Описание
Восстанавливаемый предохранитель (PTC) от Littelfuse. Компонент рассчитан на удержание тока 2 А и отключение при 3,5 А, работает при напряжении до 6 В постоянного тока. Выполнен в компактном корпусе 1206 для поверхностного монтажа. Подходит для защиты цепей в портативной и бытовой электронике.
Технические характеристики
| Серия | 1206L |
| Маркировка | L |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Описание | PolySwitch Resettable PPTC Surface Mount |
| Макс. напряжение | 6V |
| Артикул | 1206L200 |
| Без галогенов | Да |
| Ток удержания | 2.00A |
| Ток срабатывания | 3.50A |
| Паяемость | Meets EIA Specification RS186-9E, ANSI/J-STD-002 Category 3 |
| Соотв. RoHS | Да |
| Сертификаты | E183209, R50119118 |
| Max time to trip | 1.5s |
| Max fault current | 100A |
| Рассеиваемая мощность | 0.8W |
| Материал клеммы | Solder-Plated Copper (Matte Tin) |
| Initial resistance max | 0.080Ohm |
| Initial resistance min | 0.018Ohm |
| Reflow time above 217C | 60-150 seconds |
| Peak solder temperature | 260+0/-5°C |
| Reflow ramp up rate max | 3°C/second |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Max surface temp tripped | 125°C |
| Hold current derating 40C | 1.78A |
| Hold current derating 50C | 1.67A |
| Hold current derating 60C | 1.50A |
| Hold current derating 70C | 1.45A |
| Hold current derating 85C | 1.10A |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Reflow ramp down rate max | 6°C/second |
| Уровень чувствительности к влаге | Level 1, J-STD-020 |
| Reflow time within 5C peak | 20-40 seconds |
| Reflow time 25C to peak max | 8 minutes |
| Описание (англ.) | PTC Resettable Fuse 2A(hold) 3.5A(trip) 6VDC 100A 0.8W 1.5s 0.018Ohm SMD Solder Pad |
