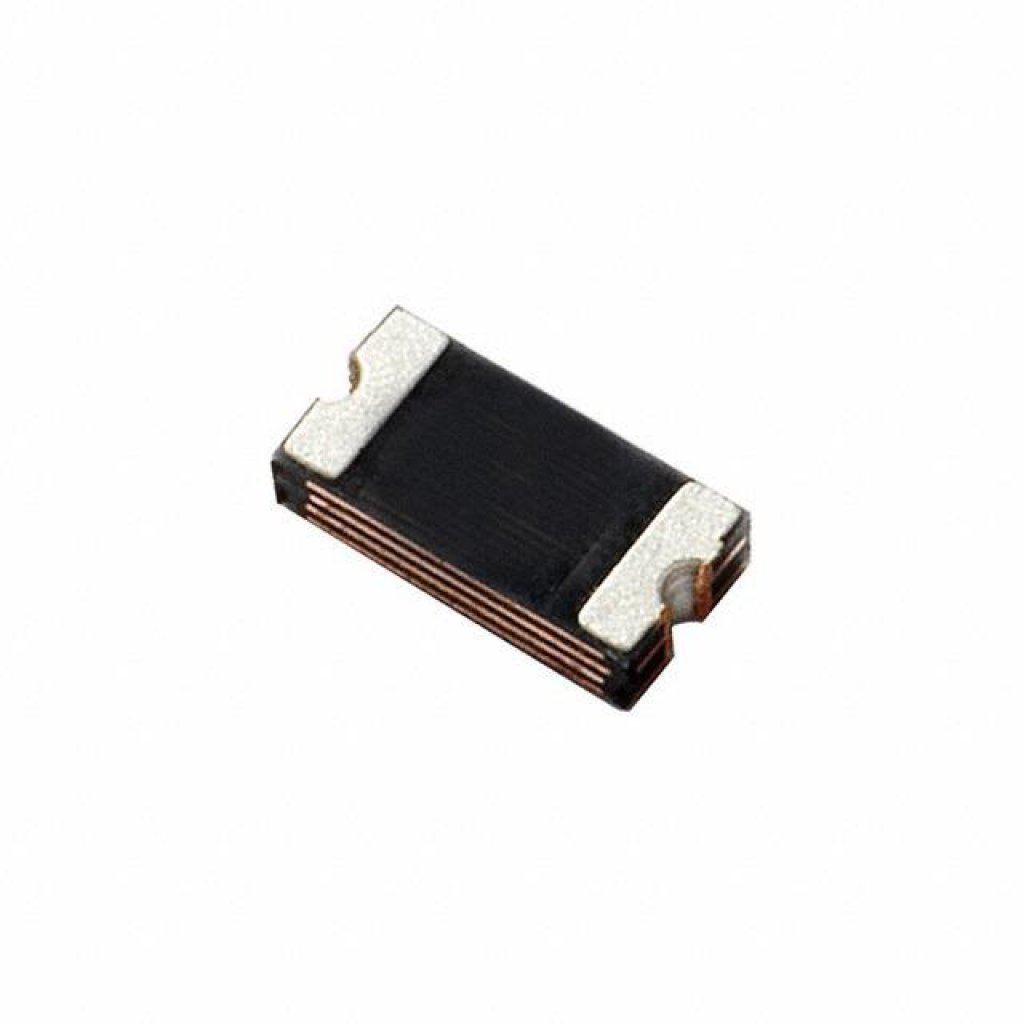

Самовосстанавливающийся предохранитель PTC 0.16A(hold) 0.37A(trip) 30VDC 100A 0.6W 0.3s 1.2Ohm SMD Solder Pad 1206 T/R
У поставщика
ПроизводительLITTELFUSE
КатегорияПредохранители
У поставщиков
1 087 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 087 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 132 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,24 |
| от 213 | 4,73 |
| от 425 | 4,24 |
| от 850 | 3,83 |
| от 1 699 | 3,54 |
Описание
Самовосстанавливающийся предохранитель PTC от Littelfuse в компактном корпусе 1206 для поверхностного монтажа. Удерживает ток до 0,16 А, срабатывает при 0,37 А, максимальное напряжение 30 В постоянного тока. Время срабатывания — 0,3 секунды, сопротивление 1,2 Ом. Подходит для защиты цепей в портативной и бытовой электронике.
Технические характеристики
| Серия | 1206L |
| Маркировка | B |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Описание | Resettable PTC surface mount fuse |
| Макс. напряжение | 30Vdc |
| Артикул | 1206L016 |
| Без галогенов | Да |
| Ток удержания | 0.16A |
| Время срабатывания | 0.30s |
| Ток срабатывания | 0.37A |
| Паяемость | Meets EIA Specification RS186-9E, ANSI/J-STD-002 Category 3 |
| Соотв. RoHS | Да |
| Dimension A max | 0.06in |
| Dimension A min | 0.03in |
| Dimension B max | 1.45in |
| Dimension B min | 0.65in |
| Сертификаты | E183209, R50119118 |
| Pad layout width | 1.80mm |
| Max fault current | 100A |
| Pad layout height | 1.00mm |
| Рассеиваемая мощность | 0.6W |
| Материал клеммы | Solder-Plated Copper (Matte Tin (Sn)) |
| Max paste thickness | 0.25mm |
| Примечание | /30V 0.16A |
| Initial resistance max | 4.500Ohm |
| Initial resistance min | 1.200Ohm |
| Reflow time above 217C | 60-150 seconds |
| Пиковая темп. оплавления | 260+0/-5 °C |
| Reflow ramp up rate max | 3°C/second |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Hold current derating 0C | 0.18A |
| Max surface temp tripped | 125°C |
| Hold current derating 20C | 0.16A |
| Hold current derating 40C | 0.14A |
| Hold current derating 50C | 0.12A |
| Hold current derating 60C | 0.10A |
| Hold current derating 70C | 0.09A |
| Hold current derating 85C | 0.08A |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Reflow ramp down rate max | 6°C/second |
| Resistance after trip max | 4.500Ohm |
| Уровень чувствительности к влаге | Level 1, J-STD-020 |
| Reflow time within 5C peak | 20-40 seconds |
| Reflow time 25C to peak max | 8 minutes |
| Описание (англ.) | PTC Resettable Fuse 0.16A(hold) 0.37A(trip) 30VDC 100A 0.6W 0.3s 1.2Ohm SMD Solder Pad 1206 T/R |
| Hold current derating minus20C | 0.20A |
| Hold current derating minus40C | 0.22A |
| Тип предохранителя | самовосстанавливающийся |
