Резонатор кварцевый 24.0МГц 12.87826
У поставщика
ПроизводительGeyer
КатегорияКварцевые резонаторы
У поставщиков
3 059 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:3 046 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,09 |
Склад 13
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,42 |
| от 34 | 9,73 |
| от 60 | 8,97 |
| от 120 | 8,33 |
| от 240 | 7,77 |
Описание

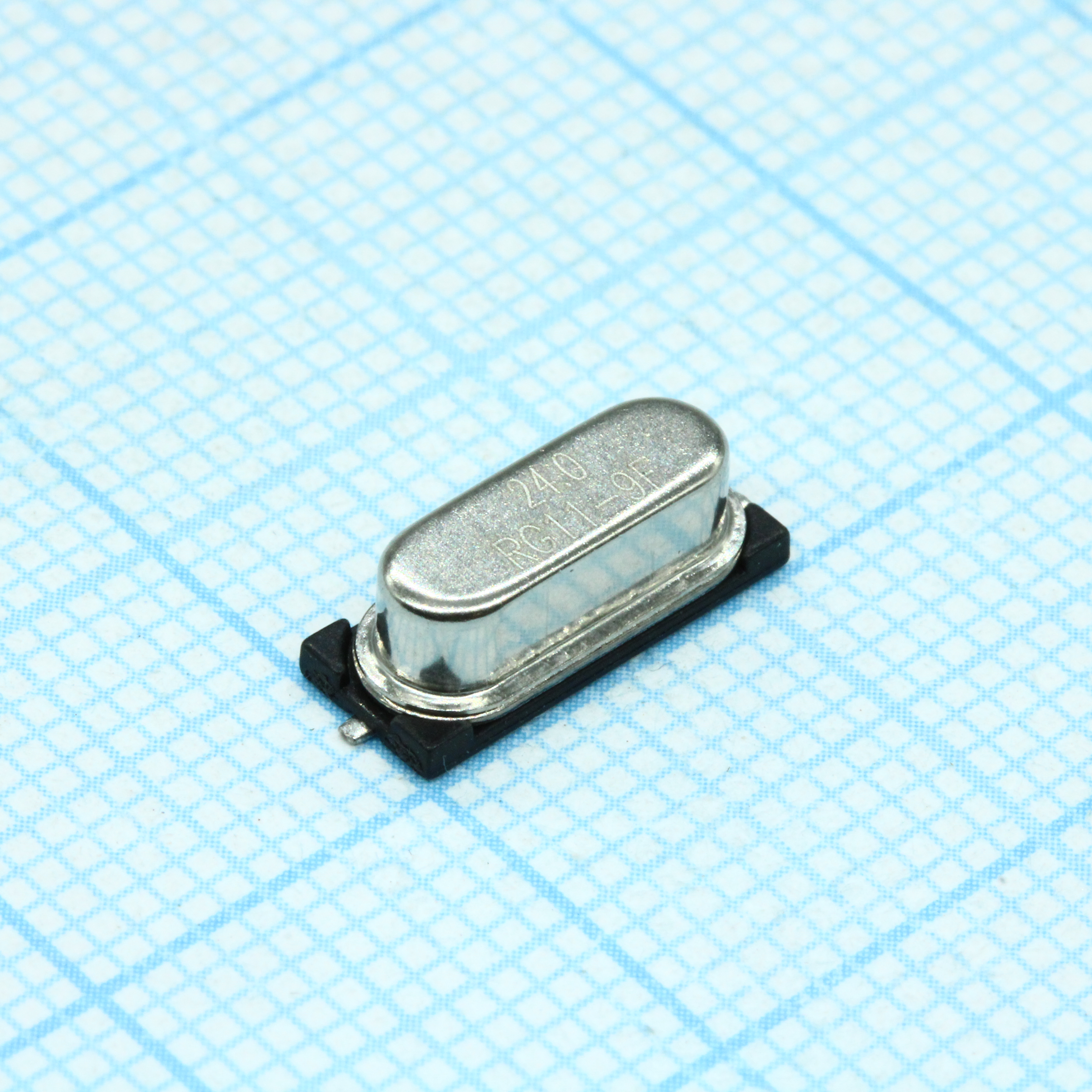

Резонатор кварцевый Geyer на частоту 24.0 МГц. Выполнен в миниатюрном корпусе HC-49/US-SMD для поверхностного монтажа, с нагрузочной ёмкостью 16 пФ и стабильностью 30/50 ppm. Подходит для тактирования микроконтроллеров в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Quartz Crystal |
| Модель | KX-K |
| Тип монтажа | SMD |
| Частота | 24.0 MHz |
| Описание | Quartz Crystal SMD-version, 24.0 MHz |
| Артикул | 12.87826 |
| Package form | SMD |
| Корпус | HC-49/US-SMD |
| Диаметр катушки | 330 mm |
| Drive level max | 0.1 mW |
| Contents per reel | 1000 pcs |
| Примечание | KX-K 24.0 MHZ |
| Family frequency range | 3.50 ~ 70.0 MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Shunt capacitance co max | 7.0 pF |
| Oscillation mode for 24MHz | fundamental |
| Aging at 25c first year max | ±2 ppm |
| Supported oscillation modes | fundamental, 3rd overtone |
| Load capacitance cl standard | 16 pF |
| Описание (англ.) | KX-K 24MHz 30/50ppm 16pF |
| Available temperature variant | KX-KT |
| Load capacitance cl available | 12 ~ 30 pF |
| Frequency tolerance at 25c standard | ±30 ppm |
| Frequency tolerance at 25c available | ±10 ~ ±50 ppm |
| Standard operating temperature range | -20 ~ +70°C |
| Available operating temperature range | -40 ~ +85°C |
| Temperature tolerance standard -20 to 70c | ±50 ppm |
| Temperature tolerance standard -40 to 85c | ±100 ppm |
| Temperature tolerance available -20 to 70c | ±15 ~ ±50 ppm |
| Temperature tolerance available -40 to 85c | ±25 ~ ±100 ppm |
| Series resistance max fundamental 10 to 40MHz | 50 Ohm |
| Series resistance max 3rd overtone 50 to 70MHz | 50 Ohm |
| Series resistance max fundamental 4 to 5.99MHz | 120 Ohm |
| Series resistance max fundamental 6 to 7.99MHz | 80 Ohm |
| Series resistance max fundamental 8 to 9.99MHz | 60 Ohm |
| Series resistance max fundamental 3.5 to 3.99MHz | 150 Ohm |
| Series resistance max 3rd overtone 35 to 39.99MHz | 100 Ohm |
| Series resistance max 3rd overtone 40 to 49.99MHz | 80 Ohm |
