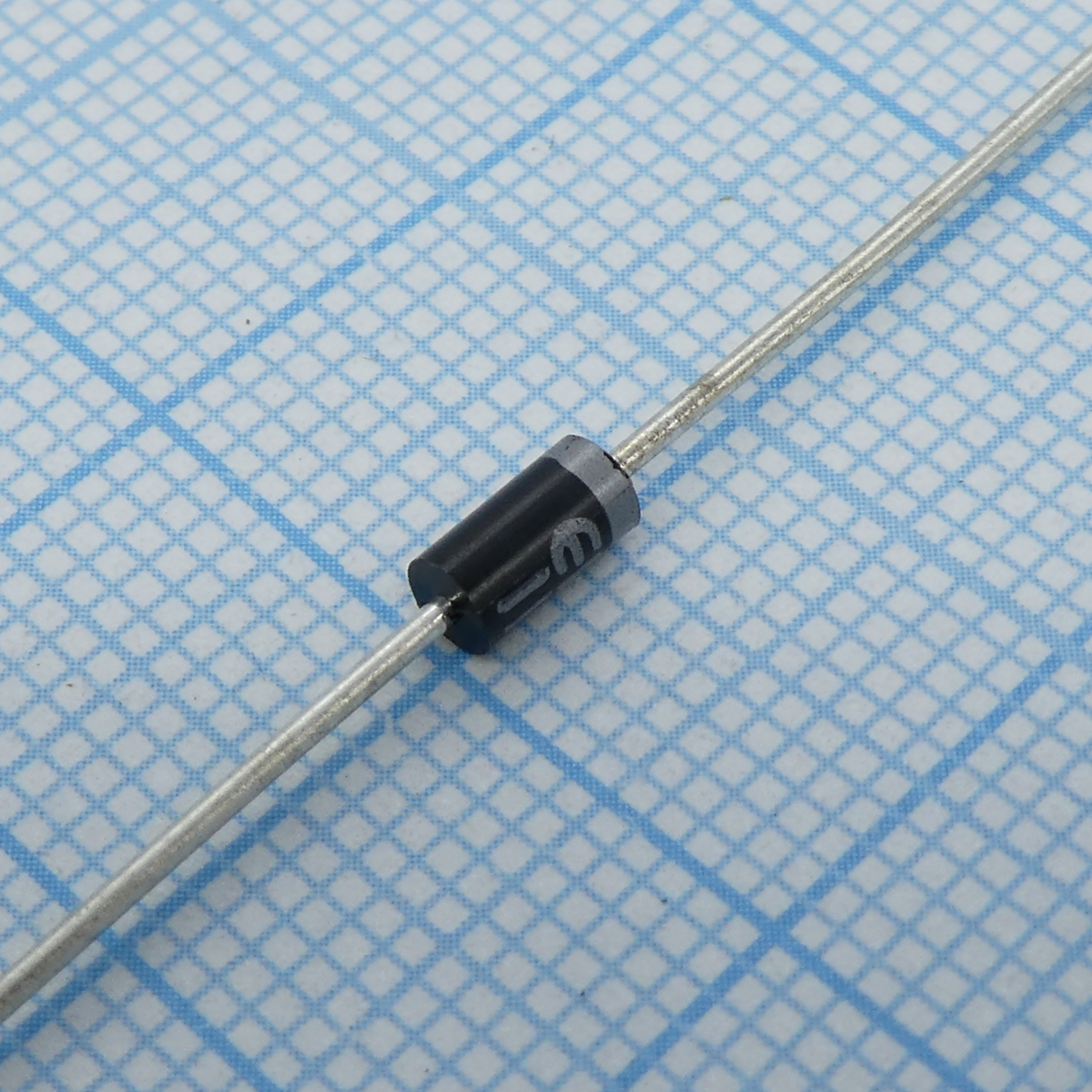

диод Шоттки 11DQ10
У поставщика
У поставщиков
4 613 шт.
Норм. уп.: 200
Цены поставщиков
Склад 39
В наличии:2 847 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,07 |
| от 308 | 11,26 |
| от 513 | 10,23 |
| от 852 | 9,42 |
| от 1 417 | 8,86 |
Склад 13
В наличии:1 766 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,51 |
| от 133 | 14,70 |
| от 400 | 13,18 |
| от 600 | 12,02 |
| от 1 200 | 11,17 |
Описание
Диод Шоттки 11DQ10 от EIC — это высокоскоростной выпрямительный компонент с барьером Шоттки. Он рассчитан на прямой ток до 1 А и обратное напряжение 100 В, выпускается в компактном корпусе DO-41. Благодаря низкому прямому падению напряжения и быстрому переключению, этот диод идеально подходит для импульсных блоков питания и вторичных выпрямителей в бытовой электронике.
Технические характеристики
| Тип | Диоды Шоттки |
| Lead | Axial lead solderable per MIL-STD-202 Method 208 |
| RoHS | Pb/RoHS Free |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Вес | 0.339g |
| Корпус | DO-41 molded plastic |
| Тип монтажа | THT axial lead |
| Полярность | Color band denotes cathode end |
| Technology | Schottky |
| Размеры | Длина корпуса: 0.160-0.205 in (4.10-5.20 mm); Длина вывода: 1.00 in (25.4 mm); Диаметр корпуса: 0.080-0.107 in (2.03-2.74 mm); Диаметр вывода: 0.028-0.034 in (0.71-0.86 mm) |
| Описание | Schottky barrier rectifier diode |
| Артикул | 11DQ10 |
| Mounting Type | Through Hole |
| Package / Case | DO-204AL, DO-41, Axial |
| Test condition | Single phase, half wave, 60 Hz, resistive or inductive load |
| Прямое напряжение | 0.74V at 1.1A |
| Обратный ток | 6mA at rated DC blocking voltage, TJ=125°C |
| Описание | DIODE SCHOTTKY 100V 1.1A DO41 |
| Положение монтажа | Any |
| Capacitance @ Vr, F | 35pF @ 5V, 1MHz |
| Макс. RMS напряжение | 70V |
| Supplier Device Package | DO-41 |
| Снижение мощности для емкостной нагрузки | Derate current by 20% |
| Диап. темп. хр. | -65 to +150°C |
| Диапазон темп. перехода | -40 to +125°C |
| Макс. DC блокирующее напряжение | 100V |
| Current - Reverse Leakage @ Vr | 500 µA @ 100 V |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Maximum average forward current | 1.1A at Ta=25°C |
| Current - Average Rectified (Io) | 1.1A |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Voltage - Forward (Vf) (Max) @ If | 960 mV @ 2 A |
| Maximum peak forward surge current | 42A at 60Hz, single half sine wave |
| Макс. повторяющееся импульсное обратное напряжение | 100V |
