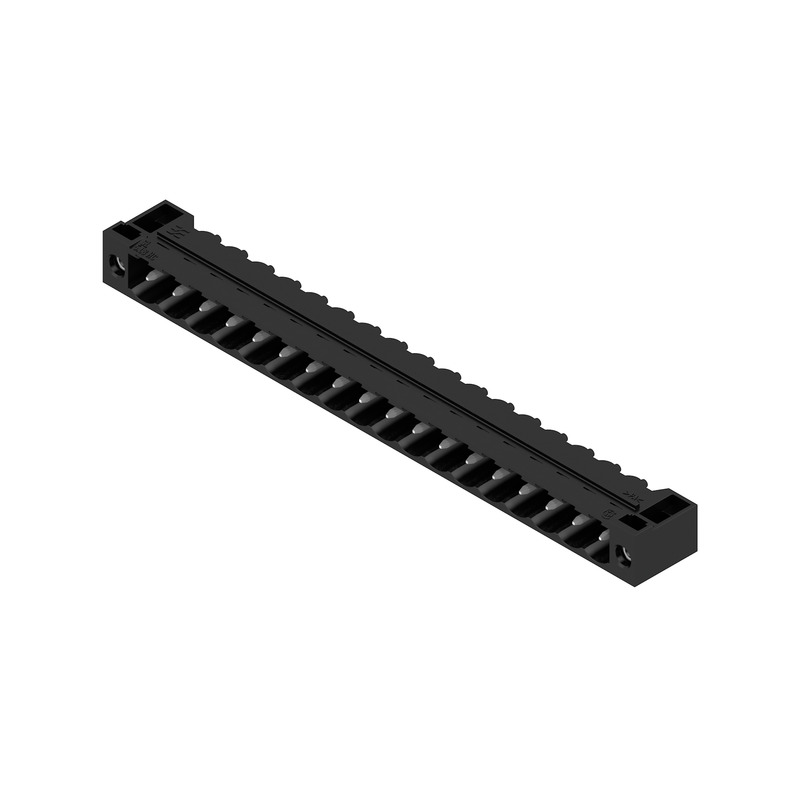

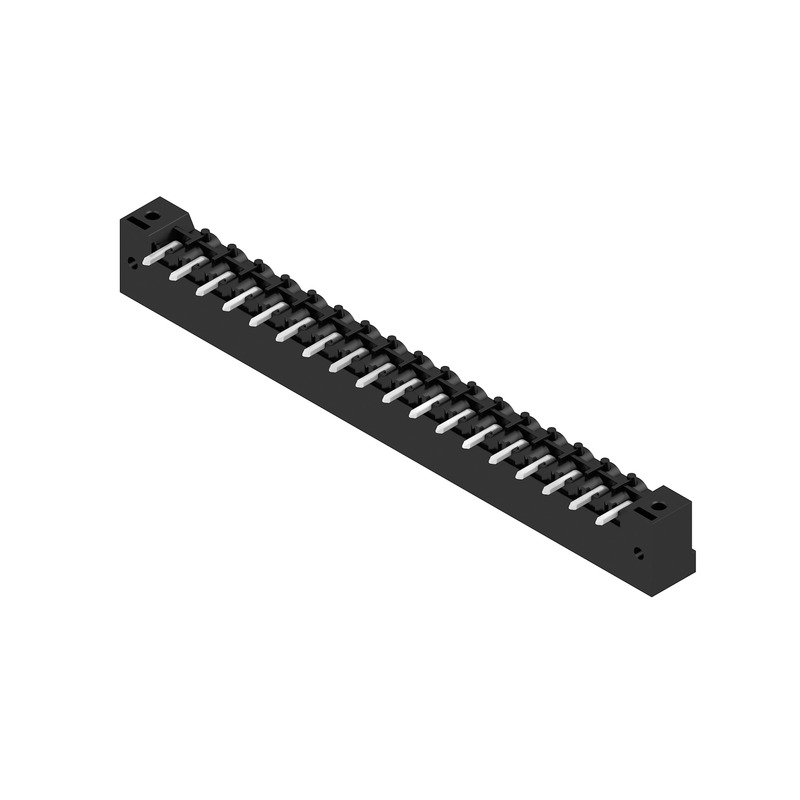

Соединитель электрический 1150270000 SL 5.08HC/18/90F 3.2SN BK BX
В наличии
На своём складе
630 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 40,32 |
| от 20 | 39,20 |
| от 40 | 38,07 |
| от 80 | 37,22 |
Описание
Соединитель электрический Weidmuller — это 18-контактный вилочный разъем для печатных плат серии OMNIMATE Signal. Модель с шагом 5,08 мм, углом 90° и фланцем для надежной фиксации, контакты из медного сплава с луженым покрытием. Предназначен для монтажа в промышленной автоматике и системах управления.
Технические характеристики
| Тип | PCB plug-in connector, male header, Flange, THT solder connection |
| Цвет | чёрный |
| Глубина | 12 mm |
| Шаг, мм | 5,08 |
| Ширина | 101.6 mm |
| Высота | 11.7 mm |
| Серия | OMNIMATE Signal - series BL/SL 5.08 |
| Количество | 18 |
| Упаковка | коробка |
| Нетто вес | 7.3 g |
| Артикул | 1150270000 |
| Возможность кодировки | Да |
| Соответствие RoHS | Да |
| Тип монтажа | THT |
| Сертификат UL | E60693 |
| Покрытие контакта | Лужёный |
| Число полюсов | 18 |
| Циклы подключения | 25 |
| Материал контакта | CuMg |
| Длина вывода | 3.2 mm |
| Номин. напряжение UL | 300 V |
| Объемное сопротивление | ≤5 mΩ |
| Номин. напряжение IEC | 400 V |
| Класс горючести | UL 94 V-0 |
| Материал изоляции | PA GF |
| Степень защиты IP | IP20 (plugged) / IP10 (unplugged) |
| Номин. импульсное напряжение | 4 kV |
| Размеры паяльного вывода | 1.2 mm (octagonal) |
| Макс. момент затяжки | 0.2 Nm |
| Мин. момент затяжки | 0.15 Nm |
| Защита от прикосновения | finger-safe unplugged / back-of-hand-safe plugged (DIN VDE) |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Ном. ток UL группа B | 18.5 A |
| Ном. ток UL группа D | 10 A |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -50 °C |
| Макс. усилие на полюс | 7.5 N |
| Макс. усилие на полюс | 10 N |
| Диам. монтаж. отверстия | 1.3 mm |
| Допуск длины вывода | +0.1/-0.3 mm |
| Макс. темп. установки | 100 °C |
| Мин. темп. установки | -25 °C |
| Допуск диам. вывода | 0/-0.03 mm |
| Сравнительный индекс трекинга CTI | ≥550 |
| Макс. ток IEC полюсов 20°C | 19 A |
| Макс. ток IEC полюсов 40°C | 16.5 A |
| Мин. ток IEC полюсов 20°C | 24 A |
| Мин. ток IEC полюсов 40°C | 21 A |
| Допуск диам. люверса | +0.1 mm |
| Количество полюсов | 18.0 |
| Материал корпуса | PA GF |
| Степень IP | IP20 |
| Циклы сочленения | 25 |
| Рабочая температура | -50…+100 °C |
