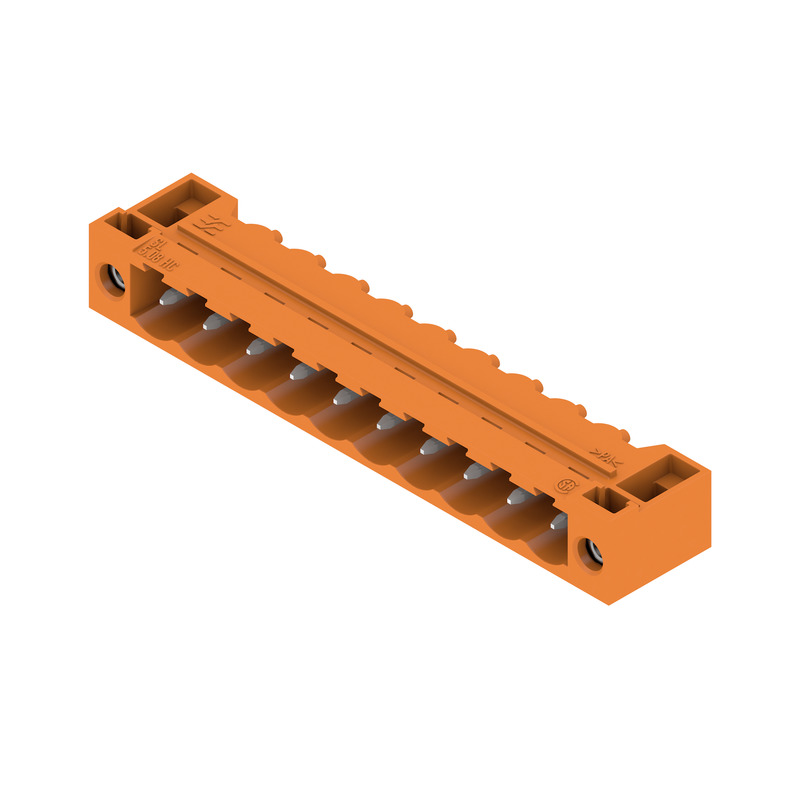

Соединитель электрический 1148880000 SL 5.08HC/10/90F 3.2SN OR BX
В наличии
На своём складе
10 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 19,71 |
| от 20 | 19,16 |
| от 40 | 18,61 |
| от 80 | 18,20 |
Описание

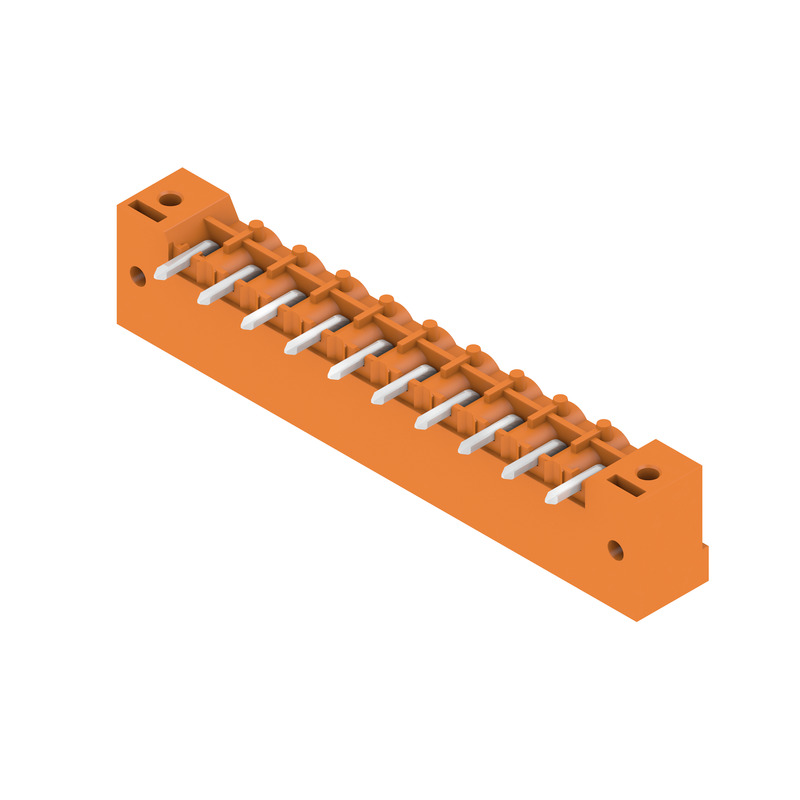

Соединитель электрический Weidmüller — это паяемый штыревой разъем для печатных плат с шагом 5,08 мм на 10 контактов. Модель имеет угловой вывод проводов на 90° и оранжевый корпус, контакты покрыты лужением. Применяется в промышленной автоматике и устройствах управления для надежного соединения сигнальных цепей.
Технические характеристики
| Тип | SL 5.08HC/10/90F 3.2SN OR BX |
| Цвет | orange (RAL 2000) |
| Глубина | 12 mm |
| Шаг | 5.08 mm |
| Ширина | 60.96 mm |
| Высота | 11.7 mm |
| Тип монтажа | Выводной |
| Упаковка | Box, 30 pcs |
| Нетто вес | 4.434 g |
| Описание | PCB plug-in connector, male header, flange, THT solder connection, 5.08 mm pitch, 10 poles, 90° wire outlet, tinned, orange |
| Возможность кодировки | Да |
| Производитель | Weidmüller Interface GmbH & Co. KG |
| Номер заказа | 1148880000 |
| Шаг в дюймах | 0.2 inch |
| Количество рядов | 1 |
| Угол выхода | 90° |
| Семейство продукта | OMNIMATE Signal - series BL/SL 5.08 |
| Поверхность контакта | tinned (Ni 1-3 µm / Sn 2-4 µm) |
| Число полюсов | 10 |
| Циклы подключения | 25 |
| Материал контакта | CuMg |
| Группа изоляции | II |
| Форма вывода | восьмиугольный |
| Степень защиты | IP20 |
| Ном. напр. IEC | 400 V |
| Рекомендуемый винт | PTSC KA 2.2X4.5 (WN1412) |
| Пайка соединение | оптимизировано для пайки волной |
| Длина вывода | 3.2 mm |
| Объемное сопротивление | ≤5 mΩ |
| Класс горючести | UL 94 V-0 |
| Изоляционный материал | pa gf (стеклонаполненный полиамид) |
| Диам. паяльного вывода | 1.2 mm |
| Выводов на полюс | 1 |
| Допуск вывода | 0 / -0.03 mm |
| Высота (мин. версия) | 8.5 mm |
| Номин. импульсное напряжение | 4 kV |
| Макс. момент затяжки | 0.2 Nm |
| Мин. момент затяжки | 0.15 Nm |
| Вес брутто на шт. | 4.434 g |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Степени загрязнения | II/2: 400V, III/2: 320V, III/3: 250V |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -50 °C |
| Макс. усилие на полюс | 7.5 N |
| Макс. усилие на полюс | 10 N |
| Диам. монтаж. отверстия | 1.3 mm |
| Допуск длины вывода | +0.1 / -0.3 mm |
| Макс. темп. установки | 100 °C |
| Мин. темп. установки | -25 °C |
| Ном. ток UL группа B | 18.5 A |
| Ном. ток UL группа D | 10 A |
| Ном. напряжение UL группа B | 300 V |
| Ном. напряжение UL группа D | 300 V |
| Допуск отверстия люверса | +0.1 mm |

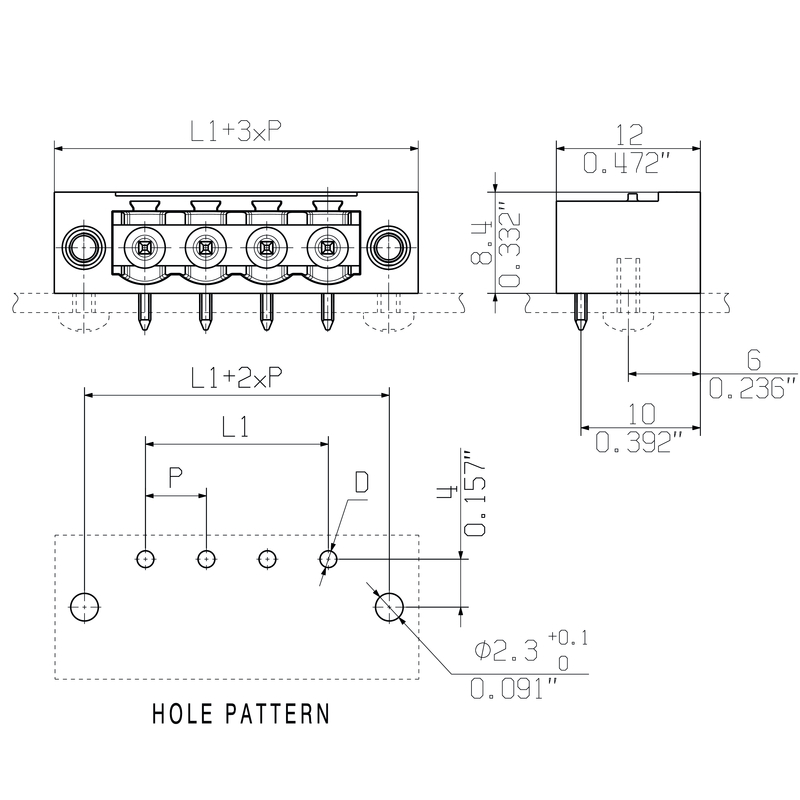

| Ссылка на чертеж | см. технический паспорт |
| Ном. ток CSA группа B | 18.5 A |
| Ном. ток CSA группа D | 10 A |
| Ном. напряжение CSA группа B | 300 V |
| Ном. напряжение CSA группа D | 300 V |
| Защита при подключении | IP20 (back-of-hand-safe) |
| Сравнительный индекс трекинга CTI | ≥550 |
| Ном. ток IEC макс. полюсов 20°C | 19 A |
| Ном. ток IEC макс. полюсов 40°C | 16.5 A |
| Ном. ток IEC мин. полюсов 20°C | 24 A |
| Ном. ток IEC мин. полюсов 40°C | 21 A |
| Защита при отключении | IP10 (finger-safe) |
