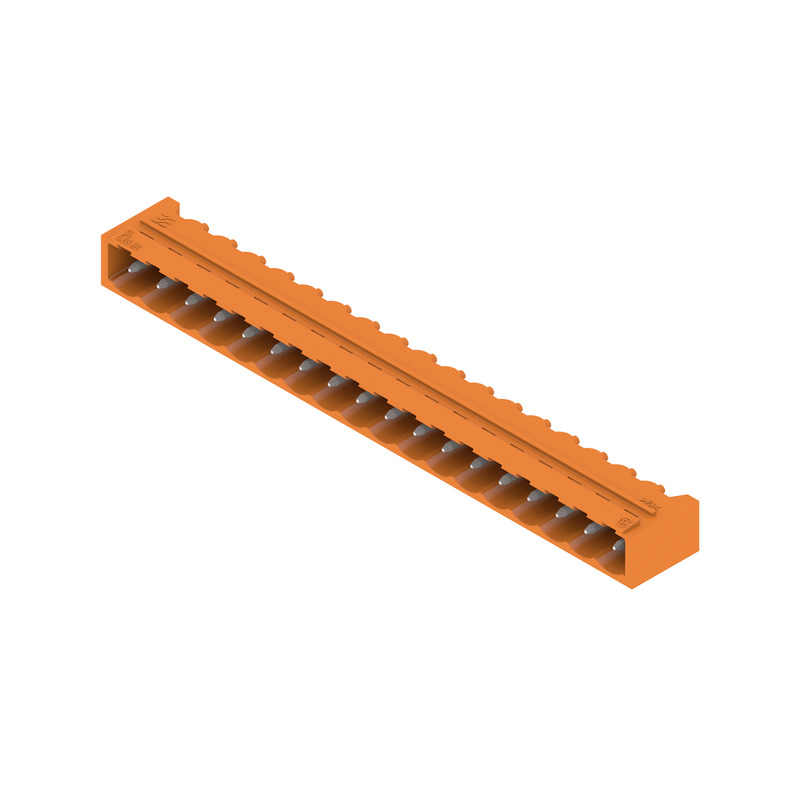

Соединитель электрический 1147810000 SL 5.08HC/18/90G 3.2SN OR BX
В наличии
На своём складе
40 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 35,84 |
| от 20 | 34,84 |
| от 40 | 33,84 |
| от 80 | 33,09 |
Описание

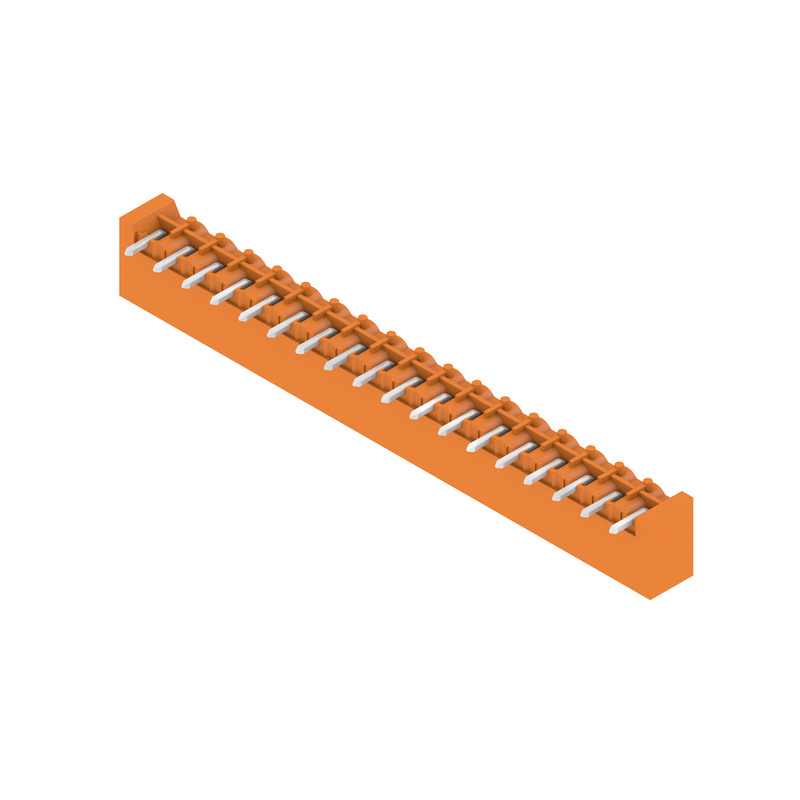

Соединитель электрический Weidmuller, серия OMNIMATE Signal. Это 18-полюсный разъем с шагом 5.08 мм, рассчитанный на напряжение до 300 В. Модель имеет угол отвода 90°, оранжевый корпус и никелированные контакты. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | SL 5.08HC/18/90G 3.2SN OR BX |
| Глубина | 12 mm |
| Шаг, мм | 5,08 |
| Ширина | 94.64 mm |
| Цвет | orange (RAL 2000) |
| Высота | 11.7 mm |
| Тип монтажа | Выводной |
| Номер заказа | 1147810000 |
| Упаковка | Box (20 pcs.) |
| Нетто вес | 7.6 g |
| Возможность кодировки | Да |
| Класс горючести | UL 94 V-0 |
| Выходное колено | 90° |
| Семейство продукта | OMNIMATE Signal - series BL/SL 5.08 |
| Покрытие контакта | Лужёный |
| Число полюсов | 18 |
| Циклы подключения | 25 |
| Материал контакта | CuMg |
| Ном. напр. UL | 300 V |
| Степень защиты | IP20 |
| Ном. напр. IEC | 400 V |
| Длина вывода | 3.2 mm |
| Объемное сопротивление | ≤ 5 mΩ |
| Изоляционный материал | PA GF |
| Диам. паяльного вывода | 1.2 mm |
| Профиль пайки волной | Preheating ~150°C, peak 255-260°C, max 10s soldering time, cooling rate <6 K/s |
| Степень загрязнения II2 | 400 V |
| Степень загрязнения III2 | 320 V |
| Степень загрязнения III3 | 250 V |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Ном. ток UL группа B | 18.5 A |
| Ном. ток UL группа D | 10 A |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -50 °C |
| Ном. ток CSA группа B | 18.5 A |
| Ном. ток CSA группа D | 10 A |
| Ном. напряжение CSA группа B | 300 V |
| Ном. напряжение CSA группа D | 300 V |
| Индекс трекингостойкости | ≥ 550 |
| Макс. усилие на полюс | 7.5 N |
| Ном. импульсное напряжение II/2 | 4 kV |
| Макс. усилие на полюс | 10 N |
| Ном. импульсное напряжение III/2 | 4 kV |
| Ном. импульсное напряжение III/3 | 4 kV |
| Диам. монтаж. отверстия | 1.3 mm |
| Макс. темп. установки | 100 °C |
| Мин. темп. установки | -25 °C |
| Защита при подключении | IP20 plugged / IP10 unplugged |
| Ном. ток IEC макс. полюсов 20°C | 19 A |
| Ном. ток IEC макс. полюсов 40°C | 16.5 A |
| Ном. ток IEC мин. полюсов 20°C | 24 A |
| Ном. ток IEC мин. полюсов 40°C | 21 A |
| Защита при отключении | finger-safe acc. DIN VDE |
| Количество полюсов | 18.0 |
| Материал корпуса | PA GF |
| Степень IP | IP20 |
| Циклы сочленения | 25 |
| Рабочая температура | -50…+100 °C |
