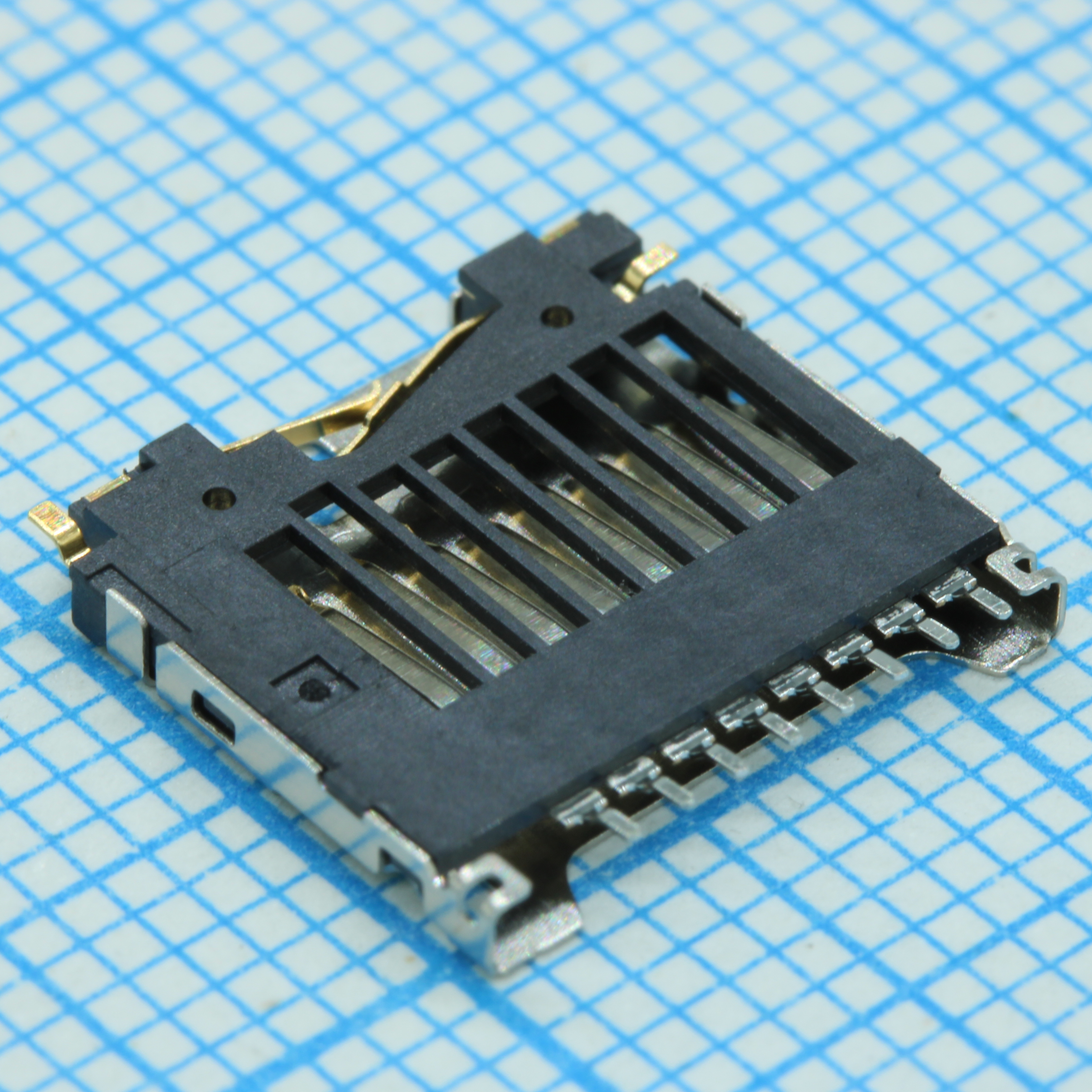

Сокет Micro SD карты SKT 8 контактов шаг 1.1мм угловой SMD
У поставщика
ПроизводительAmphenol
У поставщиков
13 шт.
Норм. уп.: 402
Цены поставщиков
Склад 13
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 402
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 173,27 |
| от 23 | 163,27 |
| от 46 | 155,32 |
| от 92 | 148,34 |
| от 183 | 143,64 |
Описание
Сокет для Micro SD карт от Amphenol с 8 контактами и шагом 1.1 мм. Угловой SMD-монтаж обеспечивает компактную установку на плате. Поставляется в упаковке Tape and Reel для автоматизированной сборки. Применяется в портативной электронике, навигаторах и устройствах хранения данных.
Технические характеристики
| Тип | Micro SD None Push Connector Top Mount |
| Шаг | 1.1mm |
| Выключатель | CD Switch |
| Корпус | SMD |
| Покрытие | Shell: weldable Ni; Solder tail: Tin; Contact area: Au |
| Features | Switch |
| Материал | Shell: Нержавеющая сталь; Contact: Медный сплав; Корпус: LCP Black UL 94V-0 |
| Тип монтажа | SMD |
| Card Type | Secure Digital - microSD™ |
| Card type | Micro SD |
| Размеры | Ширина: 11.10mm; Высота: 1.85mm; Длина: 11.95mm |
| Mounting Type | Surface Mount, Right Angle |
| Pcb tolerance | ±0.05 |
| Connector Type | Connector |
| Contact Finish | Золотистый |
| Кол-во выводов | 8 |
| Соотв. RoHS | Да |
| Pin assignments | 1: Data Line[Bit 2]; 2: Card Detect/Data Line[Bit 3]; 3: Command/Response; 4: Supply voltage; 5: Clock; 6: Supply voltage ground; 7: Data Line[Bit 0]; 8: Data Line[Bit 1] |
| Mounting Feature | Normal, Standard - Top |
| Tail coplanarity | 0.12mm max |
| Описание | Memory Card Connectors Micro SD 8 Pin PCB Gold |
| Общий допуск | X: ±0.30; Xx: ±0.20; Xxx: ±0.05 |
| Switch pin change | widen switch pin |
| Height Above Board | 0.061" (1.55mm) |
| Card center offset | 0.025mm |
| Number of Positions | 10 (8 + 2) |
| Recommended pcb layout | provided |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Contact Finish Thickness | 15.0µin (0.38µm) |
| Insertion, Removal Method | Push In, Pull Out |
| Описание (англ.) | Micro SD Card SKT 8 POS 1.1mm Solder RA SMD |
