Реле 1127630000 TOS 24VDC 24VDC3,5A
В наличии
На своём складе
244 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 636,40 |
| от 4 | 617,40 |
| от 8 | 607,90 |
| от 15 | 584,16 |
Описание

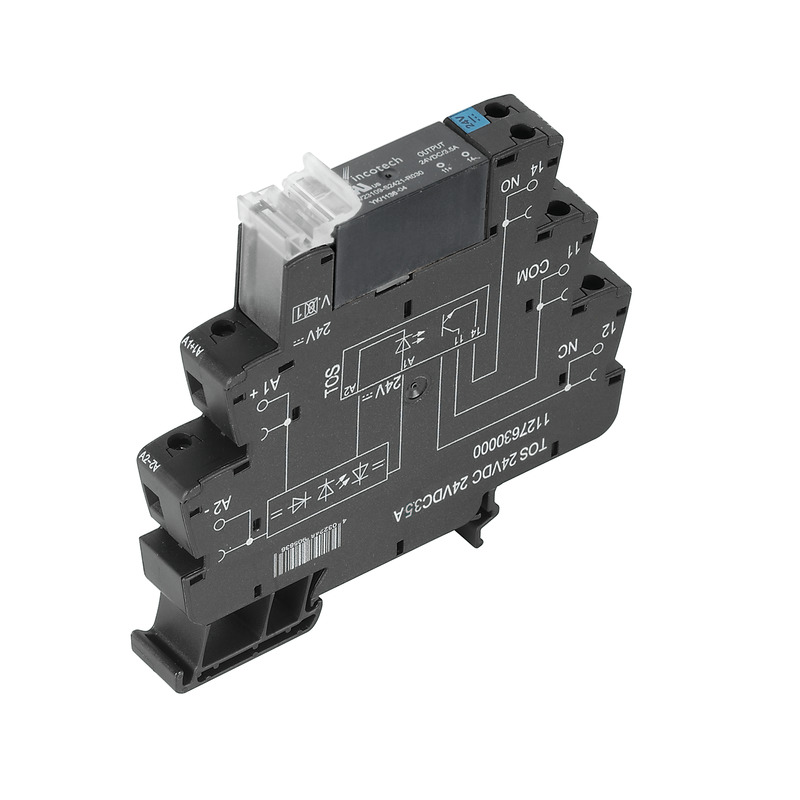

Реле твердотельное Weidmuller TOS 24VDC 24VDC3,5A с одним нормально разомкнутым контактом (MOS-FET). Коммутирует до 3,5 А, потребляемая мощность — 240 мВт, время включения менее 55 мкс. Устанавливается на DIN-рейку TS 35. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| MTTF | 1,077 Years |
| Rail | TS 35 |
| Тип | TOS 24VDC 24VDC3,5A |

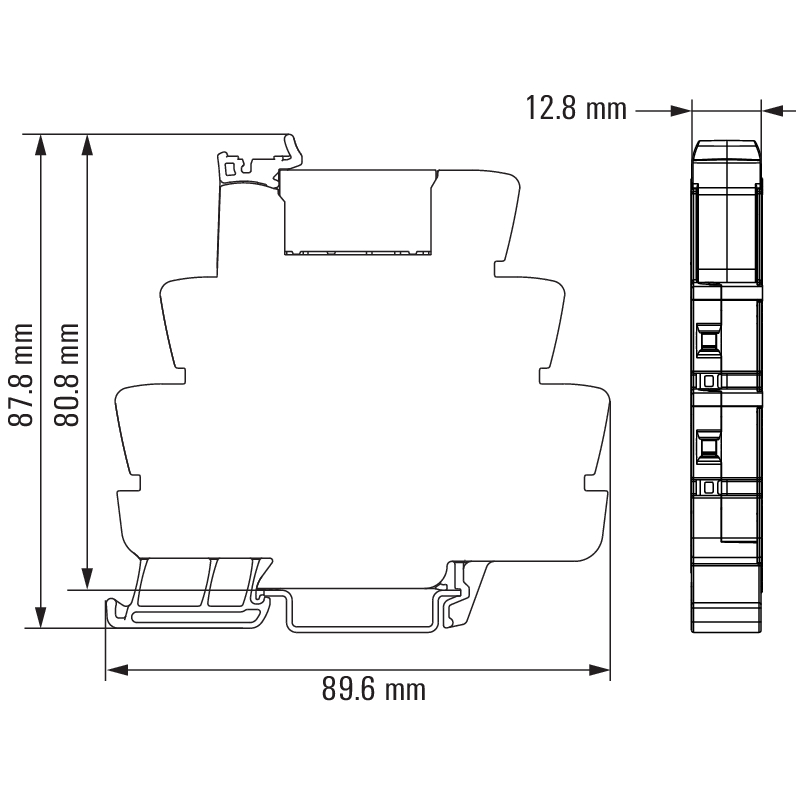

| Глубина мм | 87.8 mm |
| GTIN/EAN | 4032248909209 |
| Влажность | 5-95% relative humidity, Tu = 40°C, without condensation |
| Ширина, мм | 12.8 mm |
| Сертификаты | CE, UL, cULus |
| Высота, мм | 89.6 mm |
| Артикул | 1127630000 |
| Тип контакта | 1 NO contact (MOS-FET) |
| Вес нетто г | 55 g |
| Ном. мощность | 240 mW |
| Тип продукта | Solid-state relay |
| Wire awg max | AWG 14 |
| Wire awg min | AWG 26 |
| Ток утечки | < 10 µA |
| Pull in voltage | 15 V DC |
| Соответствие RoHS | Conform |
| Задержка включения | < 55 µs |
| Drop out voltage | 5 V DC |
| Ном. напр. UL | 300 V |
| Индикатор статуса | Green LED |
| Длина зачистки | 8 mm |
| Задержка выключения | < 600 µs |
| Метод соединения | Screw connection |
| Степень защиты | IP20 |
| Диапазон фиксации макс. | 2.5 mm² |
| Диапазон фиксации мин. | 0.14 mm² |
| Постоянный ток | 3.5 A |
| Кол-во в упаковке | 10 pc(s) |
| Min switching current | 10 mA |
| Ном. напряжение управления | 24 V DC ±20% |
| Макс. момент затяжки | 0.4 Nm |
| Номер сертификата UL | E141197 |
| Voltage drop max load | ≤ 0.3 V |
| Категория импульсного напряжения | III |
| Макс. частота переключения | 300 Hz |
| Nominal control current | 10 mA DC ±20% |
| Protective circuit load | Free-wheeling diode |
| Rated switching current | 3.5 A |
| Номин. коммут. напр. | 3...33 V DC |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Pollution severity level | 2 |
| Импульсное выдерживаемое напряжение | 6 kV (1.2/50 µs) |
| Макс. раб. темп. | 60 °C |
| Мин. раб. темп. | -20 °C |
| Ul94 flammability housing | V-0 |

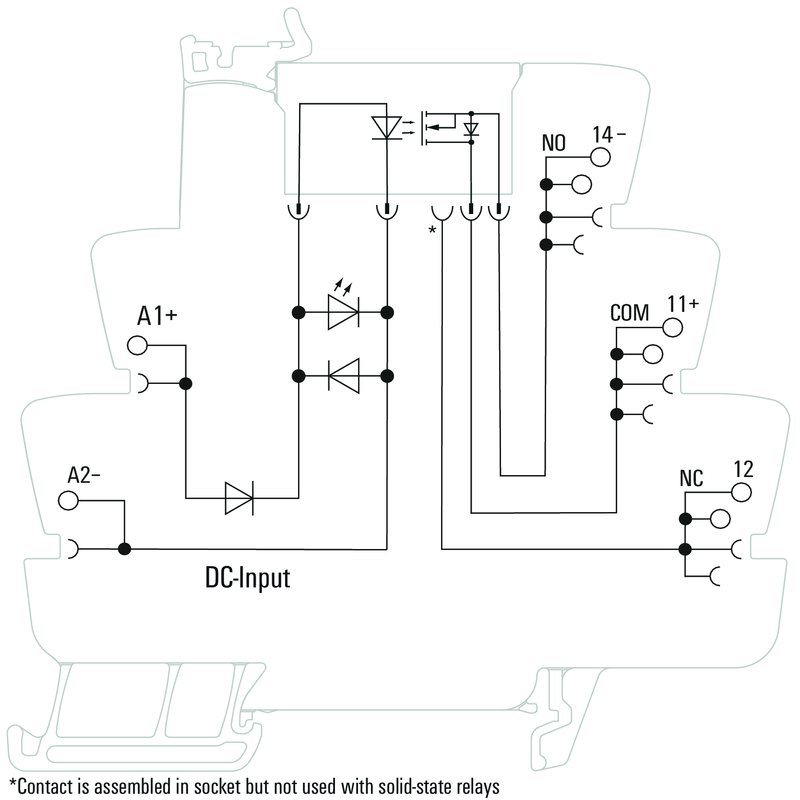

| Protective circuit control | Free-wheeling diode, Reverse polarity protection |
| Clearance creepage distance | ≥ 5.5 mm |
| Dielectric strength control load | 2.5 kVeff |
| Ul94 flammability retaining clip | V-0 |
| Dielectric strength mounting rail | 4 kVeff / 1 Min |
