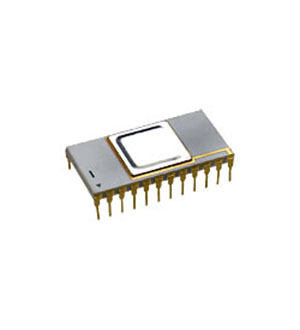

1108ПВ1Б, (1990-97г)
У поставщика
ПроизводительАльфа
У поставщиков
2 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 5 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 278,50 |
| от 2 | 414,00 |
| от 20 | 310,50 |
Описание
1108ПВ1Б — быстродействующий АЦП производства «Альфа», выпускавшийся в 1990–1997 годах. Разрешение 10 бит, время преобразования до 0,9 мкс, выход с тремя состояниями. Доступен в корпусе CerDIP-24 для выводного монтажа или LLCC-42 для SMD. Применяется в измерительной и промышленной аппаратуре.
Технические характеристики
| Корпус | 210B.24-1 (CerDIP-24) or H14.42-1V (LLCC-42) |
| Тип монтажа | THT for CerDIP-24, SMD for LLCC-42 |
| Тип выхода | 3-state |
| Кол-во выводов | 24 |
| Resolution bits | 10 |
| Input signal range | 0 to 3V (0 to 8/7 Uref) |
| Размеры упаковки | CerDIP-24: 15x30 mm; LLCC-42: 12x12 mm |
| Supply voltage cc1 v | Max: 5.25; Min: 4.75 |
| Supply voltage cc2 v | Max: -4.94; Min: -5.46 |
| Input voltage range v | Max: 3.7; Min: -0.7 |
| Conversion time max us | 0.9 |
| Conversion frequency mhz | Max: 1.5; Min: 0.4 |
| Output low voltage max v | 0.4 |
| Absolute error fs 25c lsb | Max: 4; Min: -4 |
| Nominal reference voltage | 2.5V |
| Output high voltage min v | 2.4 |
| Output leakage current ua | Max: 100; Min: -100 |
| Output low current max ma | 4 |
| Reference voltage range v | Max: 2.6; Min: 2.4 |
| Absolute error fs temp lsb | Max: 7; Min: -7 |
| Output high current max ma | 0.3 |
| Input high current clock ma | Max: 2; Min: 0 |
| Input voltage absolute max v | Max: 4; Min: -0.9 |
| Internal reference voltage v | Max: 2.55; Min: 2.45 |
| Integral nonlinearity 25c lsb | Max: 1; Min: -1 |
| Диапазон раб. температур °C | Max: 85; Min: -45 |
| Supply current cc1 25c max ma | 50 |
| Supply current cc2 25c max ma | 130 |
| Input low current clock 25c ma | Max: 2; Min: 0 |
| Integral nonlinearity temp lsb | Max: 2; Min: -2 |
| Offset voltage unipolar 25c mv | Max: 10; Min: -10 |
| Supply current cc1 temp max ma | 60 |
| Supply current cc2 temp max ma | 140 |
| Input low current clock temp ma | Max: 3; Min: 0 |
| Offset voltage unipolar temp mv | Max: 20; Min: -20 |
| Conversion time 8bit mode max us | 0.75 |
| Input high current start read ma | Max: 0.4; Min: 0 |
| Reference voltage absolute max v | Max: 3; Min: 1.5 |
| Differential nonlinearity 25c lsb | Max: 0.75; Min: -0.75 |
| Supply voltage cc1 absolute max v | 6 |
| Supply voltage cc2 absolute max v | -6 |
| Differential nonlinearity temp lsb | Max: 1.5; Min: -1.5 |
| Input low current start read 25c ma | Max: 2.5; Min: 0 |
| Input low current start read temp ma | Max: 3; Min: 0 |
| External reference current 25c max ma | 7 |
| External reference current temp max ma | 8 |
| Input current during conversion 25c max ma | 6 |
| Input current during conversion temp max ma | 7 |
