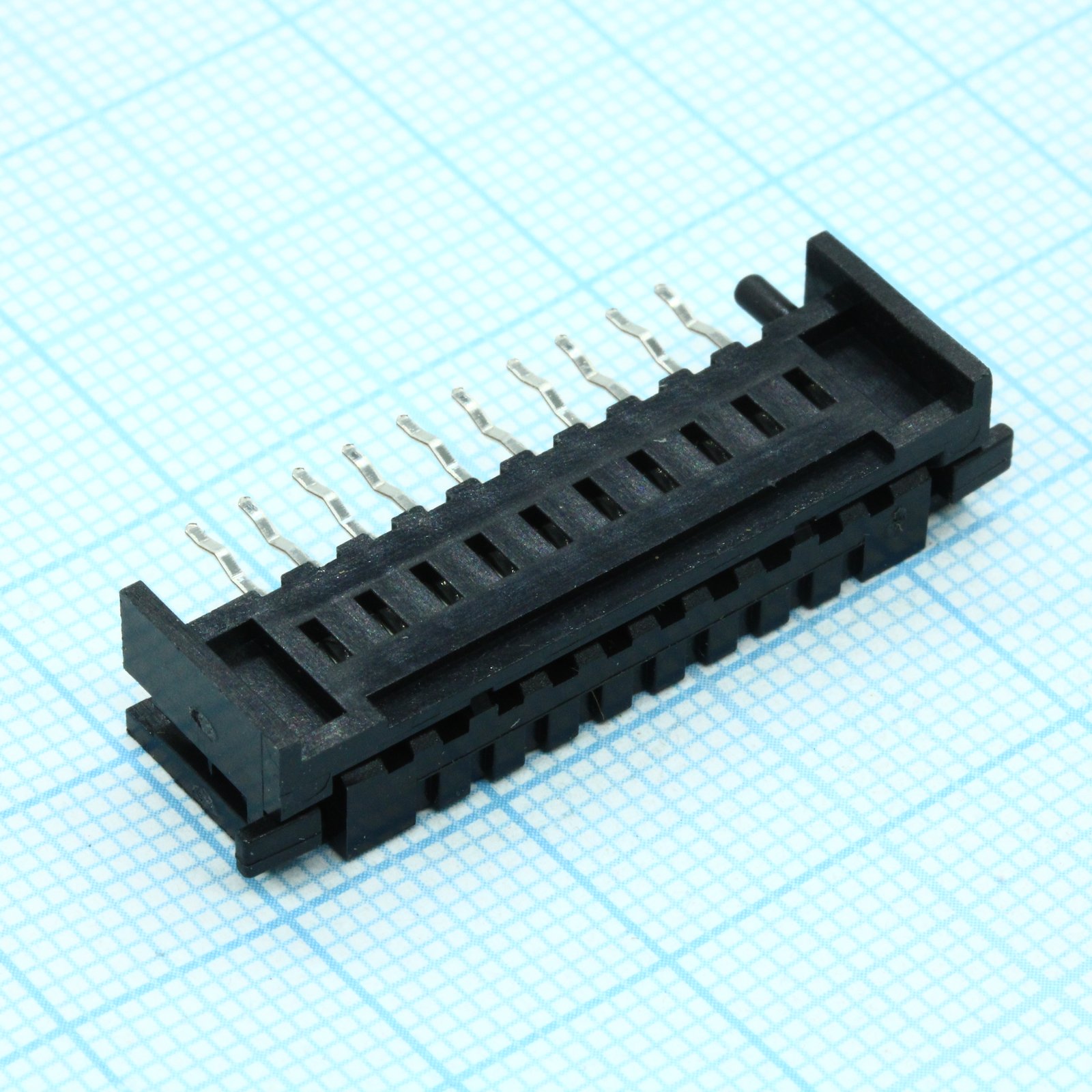

Разъем розетка серии FDZ прямая для плоского кабеля, шаг 2,54 мм, 10 контактов, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
573 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:573 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 115,72 |
| от 20 | 107,67 |
| от 39 | 101,11 |
| от 100 | 96,22 |
| от 200 | 92,56 |
Описание
Разъем-розетка от JST серии FDZ с 10 контактами и шагом 2,54 мм. Предназначен для прямой установки на плату (монтаж в отверстие) и работы с плоским кабелем. Конструкция ZIF обеспечивает легкую фиксацию без усилий. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг | 2.54mm |
| Корпус | FDZ top entry connector, 10-circuit |
| Особенности | Zero insertion force, Double-sided contact, Locking mechanism, Temporary board retention, Polarity boss, Flux is not a problem |
| Тип монтажа | THT |
| Сертификаты | UL E60389, CSA LR20812 |
| Ном. ток | 1.0A AC/DC (tin-plated copper foil lead); 50mA AC/DC (silver paste carbon-printed lead) |
| Общая длина | 36.26mm |
| Соотв. RoHS | Да |
| Ном. напряжение | 250V AC/DC |
| Материал контакта | Phosphor bronze, copper-undercoated, tin-plated (reflow treatment) |
| Материал корпуса | Glass-filled PBT, UL94V-0 |
| Темп. диапазон | -40°C to +85°C (including temperature rise) |
| Сопр. контакта | 30mΩ max initial / 50mΩ max after environmental (tin-plated copper foil lead); 10Ω max initial / 15Ω max after environmental (silver paste carbon-printed lead) |
| Число цепей | 10 |
| Число контактов | 10 |
| Pc board thickness | 1.6mm |
| Fpc thickness range | 75～200μm |
| Выдерживаемое напряжение | 1200V AC/minute |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | FDZ Series 10 Position 2.54 mm Pitch Top Entry ZIF FPC Connector |
| Applicable fpc conductor pitch | 2.54mm |
| Applicable fpc conductor width | 1.3mm |
| Applicable fpc mating thickness | 125μm |
| Center distance between first last | 22.86mm |
