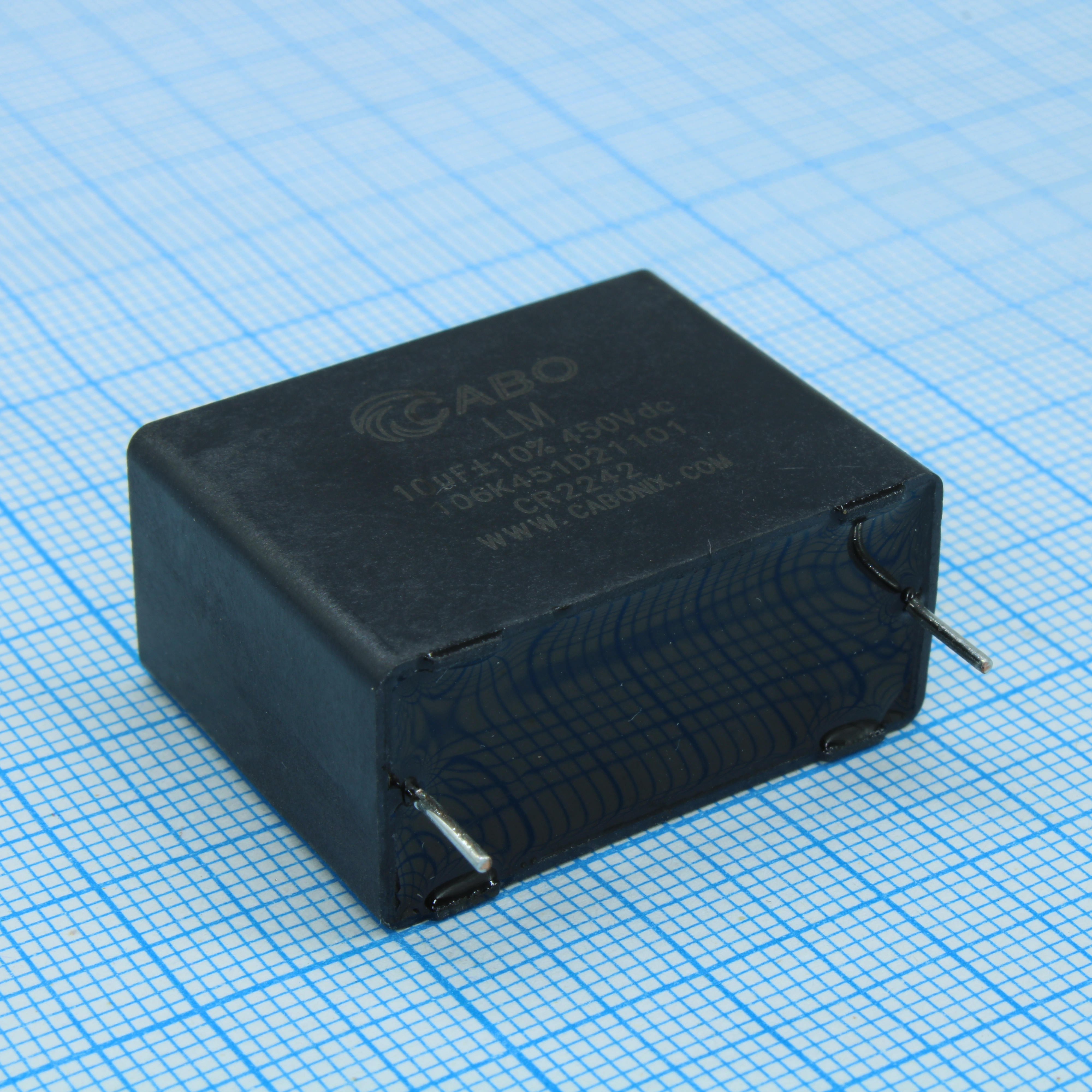

Конденсатор металлоплёночный полипропиленовый 10 мкФ ±10% 450 В dc 8 А (32 X 15 X 24.5 мм) шаг выводов 27.5 мм 85°С
У поставщика
ПроизводительCABO
КатегорияКонденсаторы пленочные
У поставщиков
493 шт.
Норм. уп.: 144
Цены поставщиков
Склад 13
В наличии:493 шт
Срок поставки: до недели
Норм. уп.: 144
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 156,52 |
| от 16 | 146,14 |
| от 31 | 137,68 |
| от 61 | 131,38 |
| от 144 | 126,67 |
Описание
Металлоплёночный полипропиленовый конденсатор CABO серии S на 10 мкФ. Рассчитан на напряжение 450 В постоянного тока, ток до 8 А и температуру до 85 °С. Корпус 32x15x24.5 мм с шагом выводов 27.5 мм. Применяется в качестве снабберного конденсатора в цепях IGBT для промышленной автоматики и силовой электроники.
Технические характеристики
| Ёмкость | 10μF |
| Допуск | 10 % |
| Корпус | LM series DC link capacitor, rectangular plastic case |
| Монтаж | Выводной |
| ESR | <10.9mΩ @10kHz |
| RoHS | RoHS compliant |
| Dv dt | 240V/μs |
| Серия | LM series |
| Высота эксплуатации | <3500m |
| Снижение характеристик | 1.5% per °C for rated voltage from +85°C to +105°C case |
| Work life | >100,000 hours (AC≤15%, @Un, ≤70°C) |
| Размеры | 32mm x 24.5mm x 15mm (W x H x T) |
| Индуктивность | <1nH per mm lead spacing |
| Шаг выводов | 27.5mm |
| Пожарный рейтинг | UL94 V-0 |
| Длина вывода | 5.5mm |
| Rms current | 8A @10kHz, 70°C |
| Интенсивность отказов | <50FIT |
| Пиковый ток | 400A |
| Ном. напряжение | 450Vdc |
| Диапазон влажности | 0-95% |
| Материал корпуса | Flame-retardant plastic shell |
| Категория | DC link capacitor |
| Уплотнительный материал | Epoxy resin |
| Dielectric medium | Metallized polypropylene film |
| Коэффициент рассеяния | <0.0012 @1kHz |
| Стандарт | IEC60664-1:2007, IEC61071-1/2, UL94, CABO standard |
| Темп. хранения | -40~85°C |
| Примечание | 450Vdc 10uF ±10% e:27.5mm |
| Допуск емкости | ±10% (K) |
| Сопр. изоляции | R×C>10000s |
| Раб. температура | -40~85°C (hotspot <105°C) |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | S series - IGBT Snubber capacitor |
| Test voltage terminal to case | 3000Vac /60s |
| Test voltage between terminals | 675Vdc /10s |
