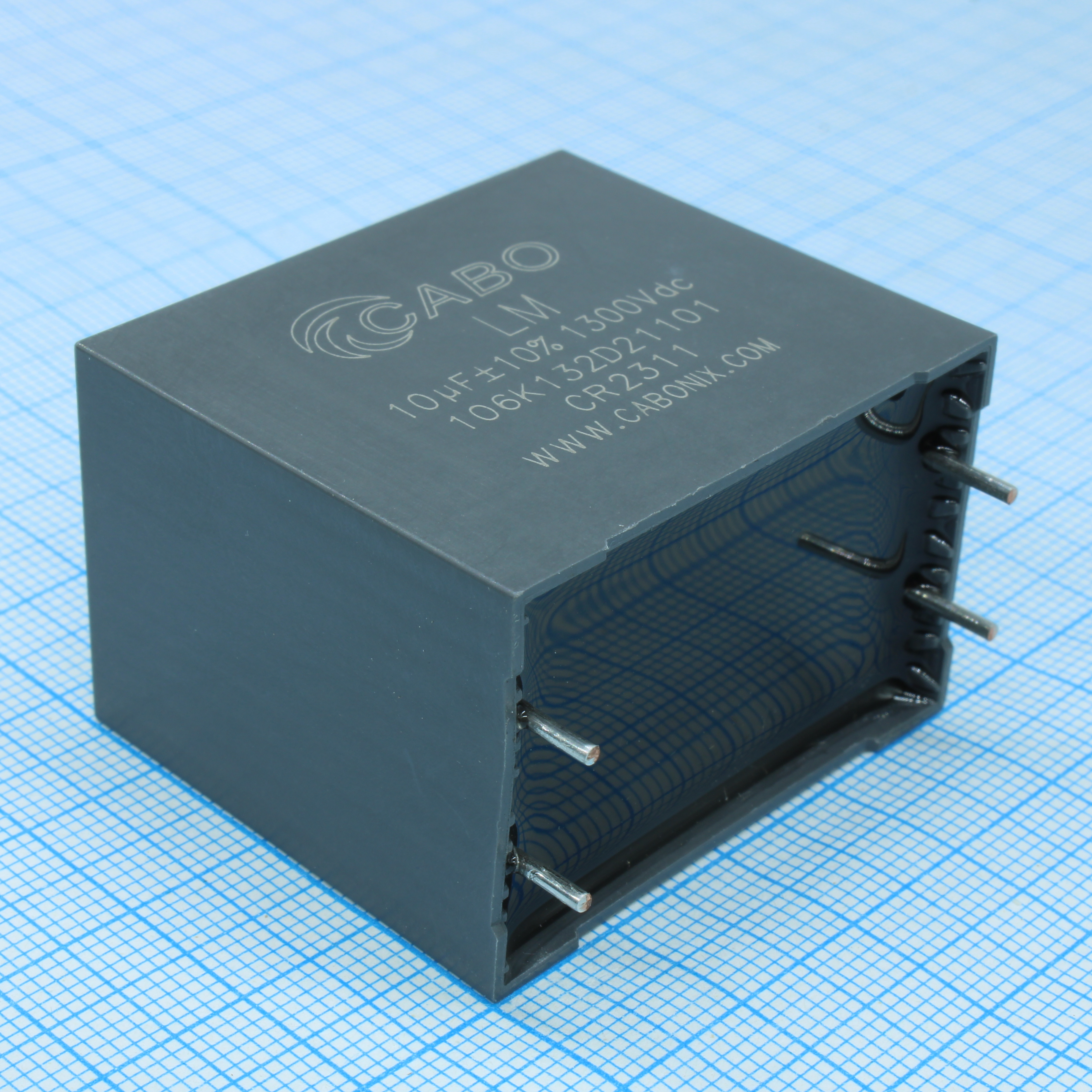

Конденсатор металлоплёночный полипропиленовый 10 мкФ ±10% 1300 В dc 22 А, (42 Х 28 Х 37 мм) шаг выводов 37.5 мм
У поставщика
ПроизводительCABO
КатегорияКонденсаторы
У поставщиков
151 шт.
Норм. уп.: 56
Цены поставщиков
Склад 13
В наличии:151 шт
Срок поставки: до недели
Норм. уп.: 56
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 212,59 |
| от 10 | 199,55 |
| от 20 | 188,92 |
| от 40 | 181,02 |
| от 112 | 175,13 |
Описание
Конденсатор металлоплёночный полипропиленовый от CABO. Ёмкость 10 мкФ с допуском ±10%, рассчитан на напряжение до 1300 В постоянного тока и ток 22 А. Корпус прямоугольный 42×28×37 мм с шагом выводов 37,5 мм. Подходит для мощных импульсных блоков питания и преобразователей в промышленной автоматике.
Технические характеристики
| ESR | ≤6.5mΩ @10kHz |
| Dv dt | ≥73V/μs |
| Серия | LM series |
| Ток, А | 22A @10kHz, 70°C |
| Корпус | LM series DC link capacitor |
| Напряжение, В | 1300Vdc |
| Высота эксплуатации | ≤3500m |
| Категория | DC link capacitors |
| Влажность | 0~95% |
| Тип монтажа | THT |
| Work life | >100,000 hours @Un, ≤70°C |
| Размеры | 42 x 28 x 37 mm |
| Индуктивность | <20nH |
| Ёмкость | 10μF |
| Длина вывода | 4mm |
| Артикул | 106K132D21101 |
| Rms current | 22A @10kHz, 70°C |
| Размер H | 37mm |
| Длина | 42mm |
| Размеры t | 28mm |
| Интенсивность отказов | ≤50FIT |
| Пиковый ток | 730A |
| Диаметр вывода | 1.2mm |
| Ном. напряжение | 1300Vdc |
| Материал корпуса | Flame-retardant plastic shell |
| Шаг выводов | 37.5mm |
| Fire resistance | UL94V-0 |
| Уплотнительный материал | Epoxy resin |
| Terminal pitch 2 | 10.2mm |
| Voltage derating | +85°C to +105°C case: 1.5% per °C for Un(dc) |
| Dielectric medium | Metallized polypropylene film |
| Коэффициент рассеяния | ≤0.0011 @1kHz |
| Стандарт | IEC60664-1:2007, IEC61071-1/2, UL94, CABO standard |
| Допуск размеров | ±1mm |
| Примечание | 1300Vdc 10uF ±10% e:37.5mm P:10.2mm 4pin |
| Допуск емкости | ±10% (K) |
| Сопр. изоляции | R×C > 10000s |
| Тип упаковки | Bulk (россыпь) |
| Диап. темп. хр. | -40~85°C |
| Диап. раб. темп. | -40~≤105°C |
| Описание (англ.) | CAP FILM 10UF 10% 1.3KVDC RADIAL |
| Test voltage terminal to case | 3000Vac 60s |
| Test voltage between terminals | 1950Vdc 10s |
