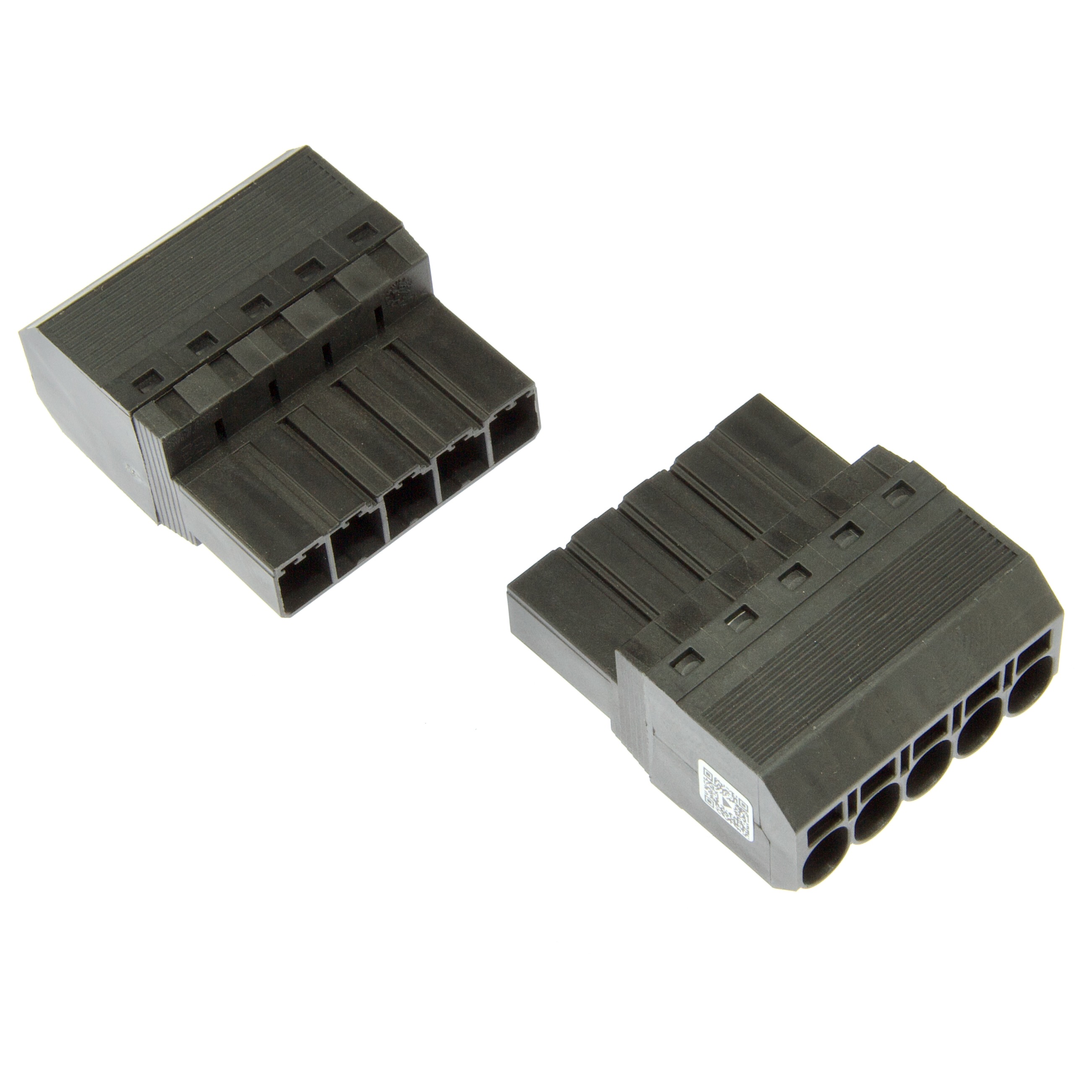

Соединитель электрический 1060870000 SVF 7.62HP/05/180G SN BK BX
В наличии
На своём складе
40 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 58,33 |
| от 6 | 56,64 |
| от 12 | 55,80 |
| от 25 | 54,95 |
Описание
Соединитель электрический Weidmuller из серии OMNIMATE Power. Это винтовой разъем на 5 полюсов с шагом 7,62 мм, рассчитанный на провод от 24 до 10 AWG. Контакты луженые, корпус черный, монтаж в отверстия печатной платы (THT). Подходит для силовых цепей в промышленной автоматике и распределительных устройствах.
Технические характеристики
| Тип | SVF 7.62HP/05/180G SN BK BX |
| Цвет | black (RAL 9011) |
| Шаг | 7.62 mm |
| Макс. AWG | AWG 10 |
| Мин. AWG | AWG 24 |
| Номер заказа | 1060870000 |
| Упаковка | коробка |
| Стандарты | UL1059 600V Class C, IEC 61800-5-1, IEC 60664-1, IEC 61984, DIN EN 61984, DIN EN 60512-13-5 |
| Ширина упаковки | 138 mm |
| Нетто вес | 25 g |
| Высота упаковки | 61 mm |
| Длина упаковки | 352 mm |
| Мин. зазор | 12.7 mm |
| Тип монтажа | tht (сквозное отверстие) |
| Семейство продукта | OMNIMATE Power - series BV/SV 7.62HP |
| Возможность кодировки | Да |
| Поверхность контакта | tinned (4...6 µm Sn glossy) |
| Число полюсов | 5 |
| Циклы подключения | 25 |
| Материал контакта | Медный сплав |

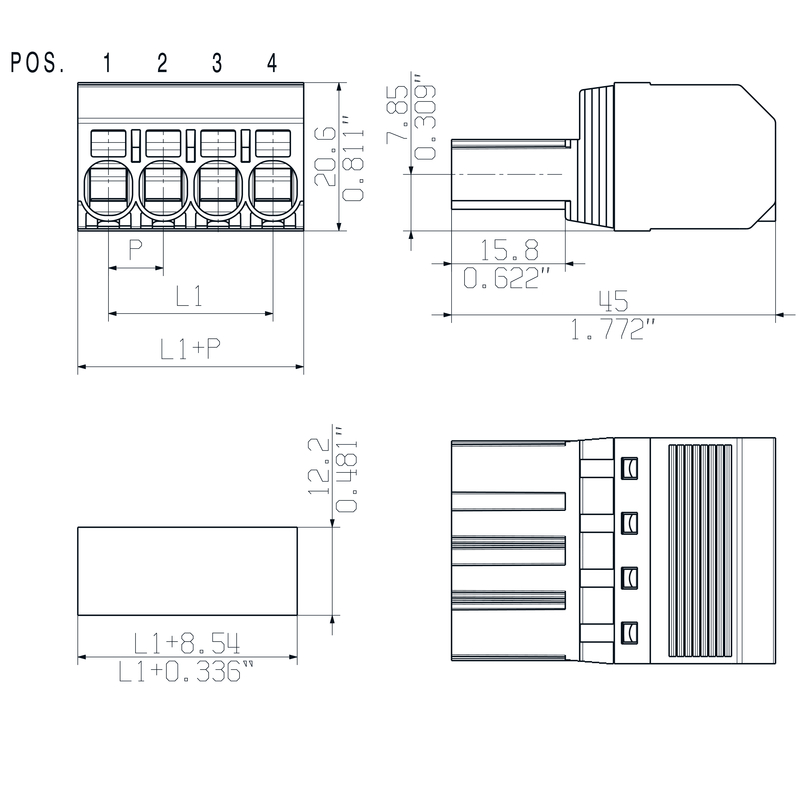

| Глубина | 44.7 mm |
| Ширина | 38.98 mm |
| Ном. напр. UL | 600 V |
| Длина зачистки | 12 mm |
| Метод соединения | толчковый монтаж без привода, пружинный зажим |
| Высота | 20.6 mm |
| Степень защиты | IP20 |
| Ном. напр. IEC | 1000 V |
| Лезвие отвертки | 0.6 x 3.5 |
| Объемное сопротивление | 4.50 mΩ |
| Класс горючести | V-0 |
| Материал изоляции | PA GF |
| Макс. моножила | 6 mm² |
| Мин. моножила | 0.5 mm² |
| Мин. путь утечки | 12.7 mm |
| Защита от прикосновения | DIN VDE 57 106, IP20 plugged |
| Макс. гибкий проводник | 10 mm² |
| Мин. гибкий проводник | 0.5 mm² |
| Макс. сечение жилы | 10 mm² |
| Мин. сечение жилы | 0.5 mm² |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Ном. ток UL группа D | 5 A |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -50 °C |
| Ном. ток CSA группа D | 5 A |
| Индекс трекингостойкости | ≥ 500 |
| Направление выхода | 180° |
| Ном. ток UL группа B/C | 39 A |
| Ном. импульсное напряжение II/2 | 6 kV |
| Ном. ток CSA группа B/C | 36 A |
| Ном. импульсное напряжение III/2 | 8 kV |
| Ном. импульсное напряжение III/3 | 8 kV |
| Макс. темп. установки | 125 °C |
| Мин. темп. установки | -25 °C |
| Краткосрочный выдерживаемый ток | 3 x 1s with 420 A |
| Ном. напряжение CSA группа B/C/D | 600 V |

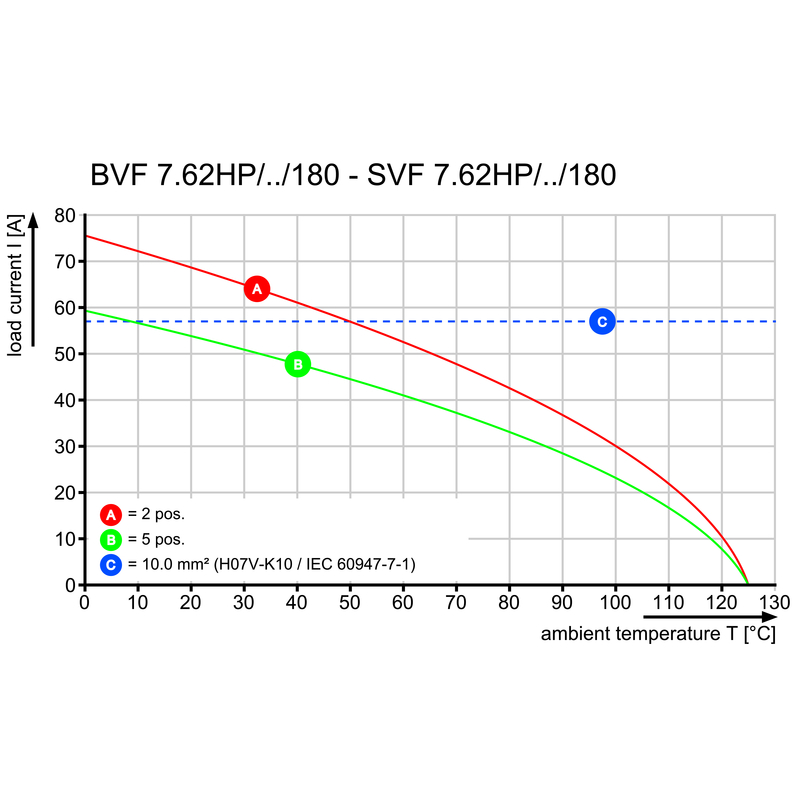

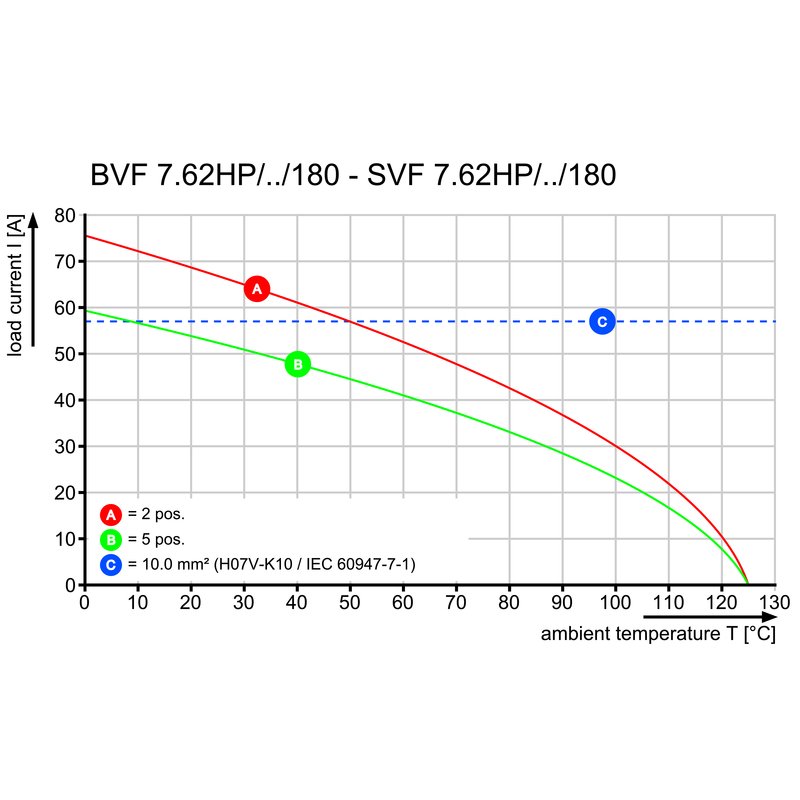

| Ном. ток IEC макс. полюсов 20°C | 50 A |
| Ном. ток IEC макс. полюсов 40°C | 45 A |
| Ном. ток IEC мин. полюсов 20°C | 57 A |
| Ном. ток IEC мин. полюсов 40°C | 57 A |
| Макс. сечение | 10 mm² |
| Мин. сечение | 0.5 mm² |
| Макс. момент затяжки винта фланца | 0.3 Nm |
| Мин. момент затяжки винта фланца | 0.2 Nm |
