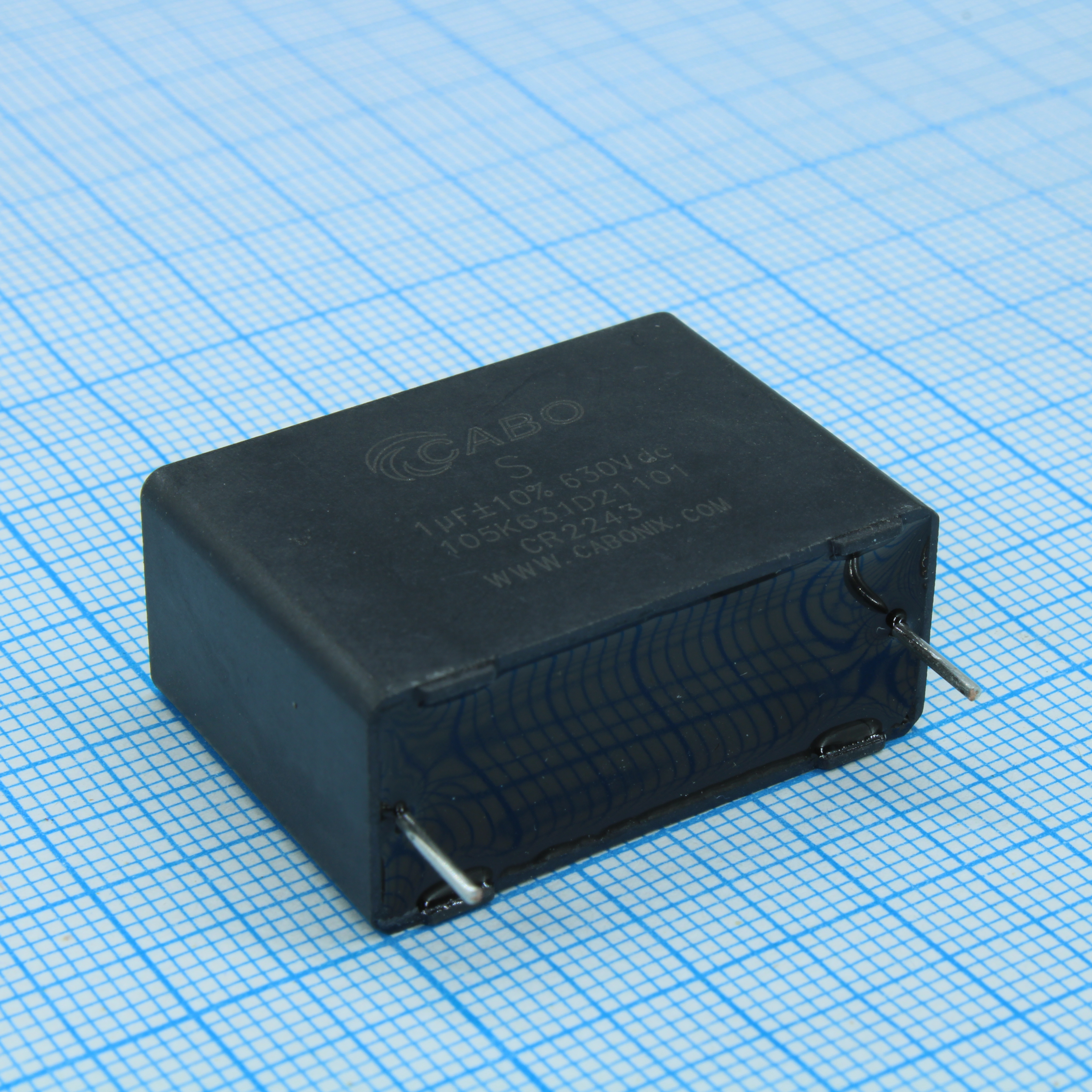

Конденсатор металлоплёночный полипропиленовый снабберный 1 мкФ ±10% 630 В dc 6 А (31.5 X 13.5 X 23 мм) шаг выводов 27.5 мм 85°С
У поставщика
ПроизводительCABO
КатегорияКонденсаторы пленочные
У поставщиков
158 шт.
Норм. уп.: 162
Цены поставщиков
Склад 13
В наличии:158 шт
Срок поставки: до недели
Норм. уп.: 162
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 172,80 |
| от 14 | 161,54 |
| от 28 | 152,35 |
| от 56 | 145,51 |
| от 111 | 140,42 |
Описание
Конденсатор металлоплёночный полипропиленовый снабберный от CABO. Емкость 1 мкФ с допуском ±10%, рассчитан на напряжение 630 В постоянного тока и ток до 6 А. Выполнен в прямоугольном корпусе с шагом выводов 27.5 мм. Применяется в качестве снабберного в цепях IGBT для защиты от импульсных помех в промышленной автоматике и силовой электронике.
Технические характеристики
| Ёмкость | 1μF |
| Допуск | 10 % |
| Корпус | Cardboard box |
| Монтаж | Выводной |
| Диэлектрик | X7R |
| Esl | <1nH per mm of lead spacing |
| ESR | <35mΩ @10kHz |
| Dv dt | >100V/μs |
| Шаг | 27.5mm |
| Ширина | 31.5mm |
| Высота | 23mm |
| Серия | S series - IGBT Snubber Capacitor |
| Высота эксплуатации | <3500m |
| Диаметр | 5.5mm |
| Влажность | 0~90% RH |
| Толщина | 13.5mm |
| Work life | 200,000 Hrs @Un, <70°C |
| Rms current | 6A @10kHz, 70°C |
| Режим охлаждения | Nature cooling |
| Интенсивность отказов | <50FIT |
| Производитель | CABONIX |
| Medical grade | Да |
| Код заказа | 105K631D21101 |
| Pulse current | 100A |
| Ном. напряжение | 630Vdc |
| Military grade | Да |
| Соотв. RoHS | Да |
| Aerospace grade | Да |
| Fire resistance | UL 94 V-0 |
| Автомобильный класс | Да |
| Dielectric medium | Metallized PP film, self-healing |
| Sealing materials | Epoxy resin (Dry type) |
| Коэффициент рассеяния | Tan θ ±0.0008 @1kHz |
| Материал корпуса | Plastic shell |
| Стандарт | IEC61071-1/2, IEC60664-1:2007, UL94, CABO standard |
| Темп. хранения | -40~85°C |
| Примечание | 630Vdc 1µF 10% e:27.5mm |
| Допуск емкости | ±10% (K) |
| Сопр. изоляции | Ri x C >30000s |
| Раб. температура | -40~85°C (Hotspot <105°C) |
| Test voltage terminals | 1008Vdc/10s |
| Тип упаковки | Bulk (россыпь) |
| Test voltage terminal case | 3000Vac/60s |
| Описание (англ.) | S series - IGBT Snubber capacitor |
