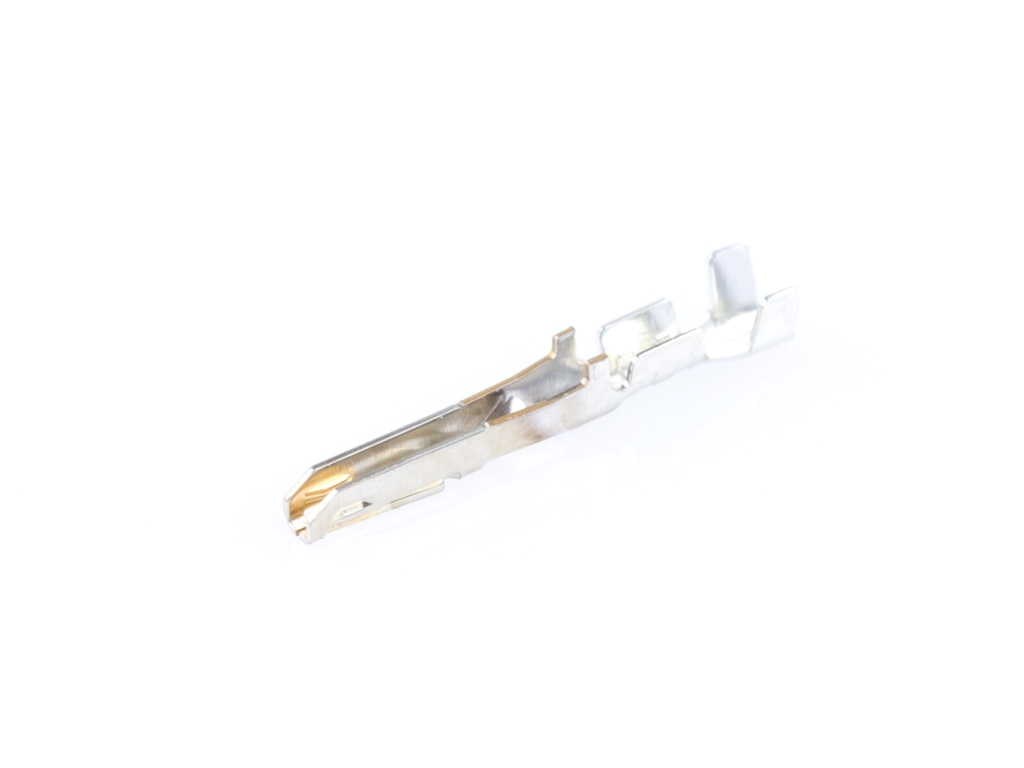

Разъём питания низковольтный 1053002200
У поставщика
У поставщиков
123 шт.
Норм. уп.: 5000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12,76 ₽
Сумма127,60 ₽
В наличии10 шт
от 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии113 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 15,84 ₽
10 шт · Склад 39 · 127,60 ₽
Описание
Разъём питания низковольтный от MOLEX. Компонент рассчитан на работу в цепях низкого напряжения, обеспечивает надёжное соединение в компактном корпусе. Подходит для использования в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | низковольтные |
| Серия | 105300 |
| Материал | High Conductivity Copper Alloy |
| Radius 1 | R0.78 |
| Radius 2 | R0.50 |
| Radius 3 | R0.33 |
| Radius 4 | R0.64 |
| Описание | Crimp Terminal of Nano-Fit, Gold Plating, Power Connector |
| Размер 1 | 12.63mm |
| Размер 2 | 4.23mm |
| Размер 3 | 2.00mm |
| Размер 4 | 1.18mm |
| Размер 5 | 7.25mm |
| Размер 6 | 1.97mm REF |
| Размер 7 | 2.33mm REF |
| Размер 8 | 1.39mm REF |
| Размер 9 | 2.12mm REF |
| Артикул | 105300-2200 |
| Размер 10 | 5.00mm |
| Тип корпуса | Chain |
| Тип покрытия | B |
| Тип продукта | Crimp Terminal |
| Дата выпуска | 2023/05/25 |
| Масштаб чертежа | 10:1 |
| Соотв. ELV | Да |
| Тип монтажа | обжимной |
| Plating under | Nickel plating 1.25 microns minimum overall |
| Сечение провода AWG | 20/22 |
| Класс внешнего вида | B |
| Соотв. RoHS | Да |
| Номер документа | SD-105300-100 |
| Статус документа | P1 |
| Ревизия документа | G4 |
| Wire od max awg20 | 1.60mm |
| Wire od max awg24 | 1.30mm |
| Совместимый корпус | 105307-****, 105308-**** |
| Plating crimp area | Matte Tin 1.25 microns minimum |
| Покрытие контактной площадки | Gold plating 0.38 microns minimum |
| Спецификация корпуса | PK-105300-100 |
| Спецификация продукта | PS-105300-100 |
| Спецификация применения | AS-105300-100 |
| Общий допуск, 1 знак | ± 0.2 |
| Общий допуск, угловой | ± 3.0° |
| Общий допуск, 0 знаков | ± |
| Общий допуск, 2 знака | ± 0.15 |
| Общий допуск, 3 знака | ± |
| Общий допуск, 4 знака | ± |
| Тип разъема | низковольтные |
