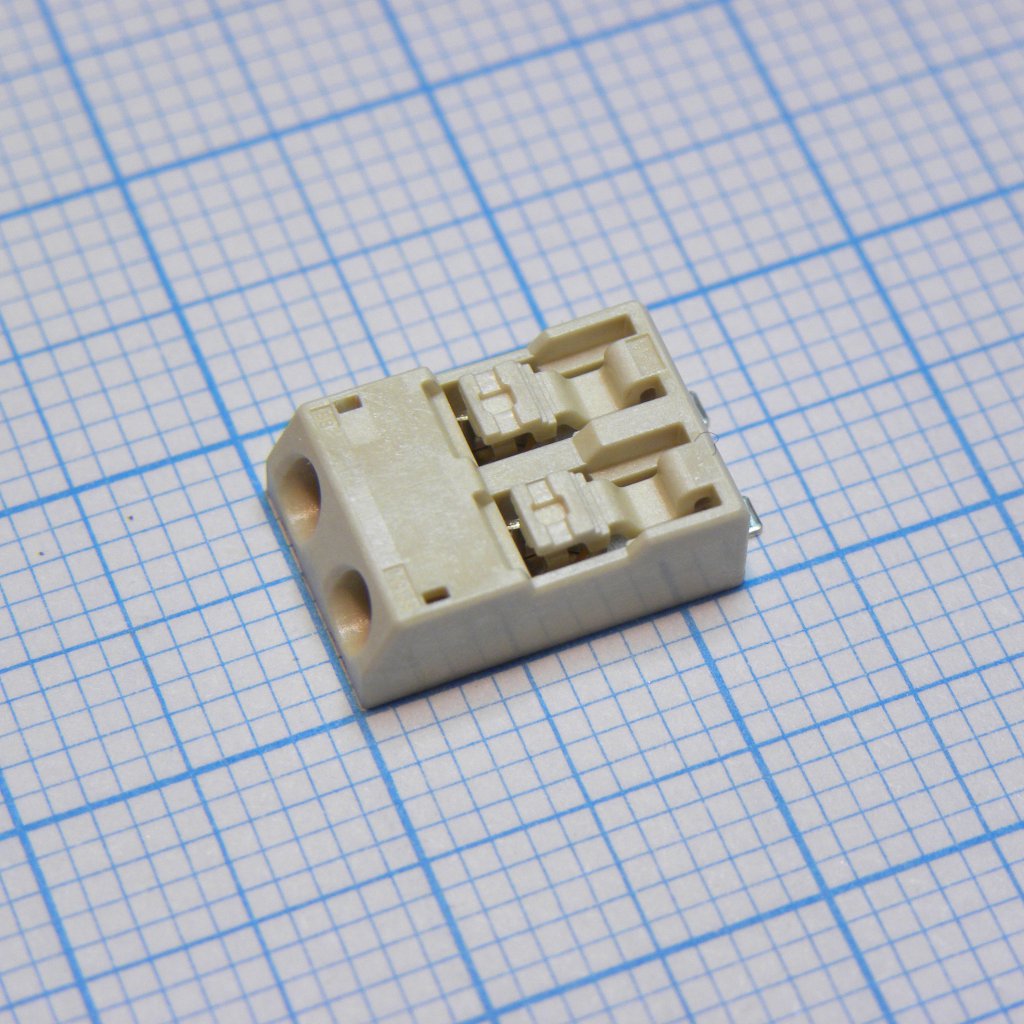

Соединитель низковольтного питания SMD 2 контакта 1041880210
У поставщика
У поставщиков
2 738 шт.
Норм. уп.: 1500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт26,31 ₽
Сумма526,20 ₽
В наличии1 238 шт
от 20 штюрлицам и ИП
от 148 — 23,40 ₽ (−11%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 500 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
продаётся от 25 штпри 25 — 32,04 ₽
20 шт · Склад 39 · 526,20 ₽
Описание
Соединитель низковольтного питания MOLEX на 2 контакта. Компонент выполнен в SMD-корпусе для поверхностного монтажа. Подходит для цепей с низким напряжением и компактных устройств. Применяется в бытовой электронике и портативной технике.
Технические характеристики
| Тип | низковольтные |
| Шаг | 4.00mm |
| Серия | 104188 |
| Упаковка | Flash max: 0.20mm; Ширина ленты: 24.0mm; Длина вывода: 25±10mm; Диаметр катушки: 380mm; Empty part min: 10 pcs; Inner radius max: R0.2; Peeling off force: 0.1N~0.59N (10.2GF~60GF); Peeling off speed: 300mm/min; Кол-во на катушке: 1500; Emboss tape material number: 104188-9002 |
| Размеры | Ширина: 11.80mm; Высота: 6.0mm; Длина: 14.0mm; Шаг печатной платы: 4.00mm; Pcb layout dimension 1: 3.95mm; Pcb layout dimension 2: 2.345mm; Pcb layout dimension 3: 13.0mm; Pcb layout dimension 4: 7.90mm; Pcb layout dimension 5: 2.2mm; Pcb layout dimension 6: 1.2mm; Pcb layout dimension 7: 5.0mm; Pcb layout dimension 8: 2.25mm |
| Описание | LITE-TRAP SMT Connector, 2 Circuits |
| Header color | Натуральный |
| Тип монтажа | SMD |
| Покрытие контакта | Tin-plated |
| Header material | Liquid Crystal Polymer (LCP), UL94V-0, Halogen Free |
| Номер материала | 1041880210 |
| Общий допуск | ±0.05mm |
| Число цепей | 2 |
| Спецификация продукта | PS-104188-001 |
| Спецификация упаковки | PK-104188-001 |
| Пиковая температура оплавления | 260°C |
| Coplanarity solder tails | 0.08mm max |
| Материал контакта | Copper-Alloy |
| Applicable wire type solid | AWG #24~#18 |
| Contact terminal thickness | 0.3mm |
| Applicable wire type strand | AWG #22~#20 |
| Contact plating thickness min | 1.0mm |
| Outside wire insulation diameter max | 2.1mm |
| Тип разъема | низковольтные |
