Реле автомобильное, пайка в плату. Упр.: 12VDC, Потр. мощн.: 0.64W. Комм.:NO/NC 20А/10A 14VDC, конт.: 2x1 открытый, размер (LxWxH) мм: 15.8 х 14.4 х 13.7
У поставщика
ПроизводительSongChuan
У поставщиков
23 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:23 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,98 |
| от 7 | 49,88 |
| от 14 | 48,27 |
| от 25 | 46,35 |
| от 75 | 44,16 |
Описание

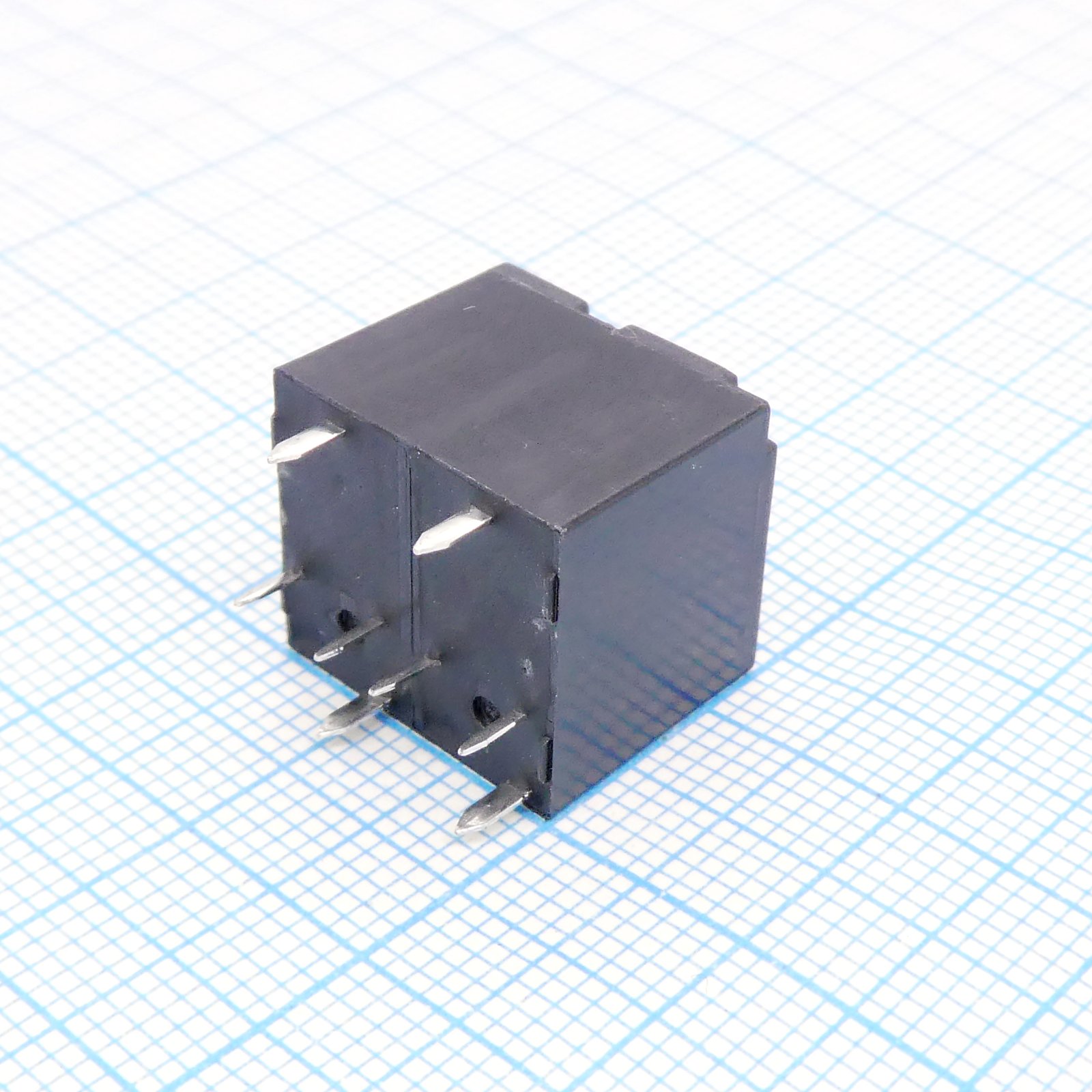

Автомобильное реле SongChuan 103T-1AH-C с управлением 12 В постоянного тока. Модель рассчитана на коммутацию до 20 А и потребляет 0,64 Вт. Компонент выполнен в компактном корпусе для пайки в плату с контактами NO/NC. Подходит для автомобильной электроники и систем управления нагрузкой.
Технические характеристики
| Elv | Comply with ELV-Directive 2000/53/EC |
| RoHS | Comply with RoHS-Directive 2002/95/EC |
| Серия | 103 |
| Вес | Approx. 4g |
| Корпус | PCB terminal |
| Герметизация | Flux tight |
| Variant | 103T-1AH-C |
| Тип монтажа | THT |
| Размеры | 15.8 x 14.4 x 13.7mm |
| Motor load | Motor Lock: 20A 14VDC 200K ops |
| Тип реле | PCB Automotive relay |
| Описание | Automotive relay, twin relay, SPNO, flux tight, PCB terminal |
| Форма контакта | 1A (SPNO) |
| Время срабатывания | 10ms Max |
| Время отпускания | 5ms Max |
| Пусковой ток | 30A |
| Сопр. катушки | 225ohm ±10% at 23°C |
| Электрический ресурс | 100,000 operations (frequency 360 operations/hr) |
| Мех. ресурс | 10,000,000 operations (frequency 18,000 operations/hr) |
| Материал контакта | AgSnO alloy |
| Ном. ток катушки | 53.3mA |
| Coil rated voltage | 12VDC |
| Coil pick up voltage | 60% of rated voltage at 23°C |
| Contact voltage drop | Typ. 50mV at 10A |
| Steady state current | 10A 14VDC, 750K ops |
| Примечание | 12VDC 20A SPDT |
| Coil drop out voltage | 5% of rated voltage at 23°C |
| Сопр. изоляции | 100Mohm Min. (DC 500V) |
| Раб. температура | -40 to +125°C (no freezing) |
| Coil power consumption | approx. 0.64W |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | NO/NC 20A/10A 14VDC |
| Удар при работе | 10G |
| Coil max continuous voltage | 125% of rated voltage at 85°C |
| Vibration resistance damage | 10-50Hz, amplitude 1.0mm |
| Vibration resistance operating | 10-50Hz, amplitude 1.0mm |
| Dielectric strength contact coil | AC 500V, 50/60Hz 1 min |
| Эл. прочность разомк. конт. | AC 500V, 50/60Hz 1 min |
