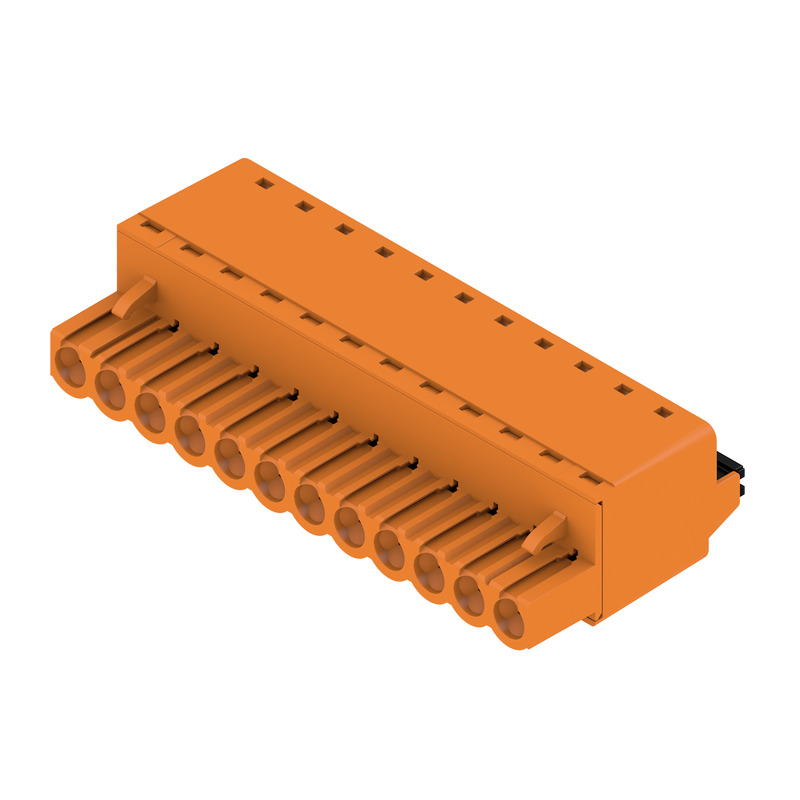

Штекерный соединитель 1017980000 BLF 5.00HC/12/180 SN OR BX
В наличии
На своём складе
30 шт.
Норм. уп.: 30
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 65,54 |
| от 6 | 63,64 |
| от 12 | 62,69 |
| от 25 | 60,32 |
Описание

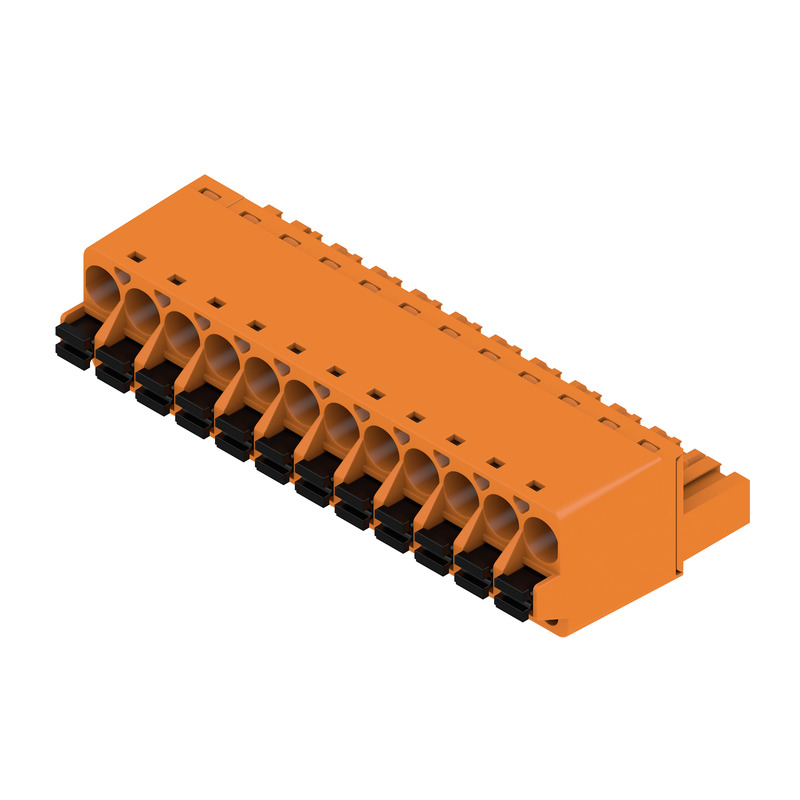

Штекерный соединитель Weidmuller на 12 полюсов с шагом 5 мм. Рассчитан на ток до 10 А и напряжение до 400 В (IEC), монтируется в отверстия печатной платы (THT). Оранжевый корпус со степенью защиты IP20 подходит для промышленной автоматики и распределительных щитов.
Технические характеристики
| Cti | ≥200 |
| Цвет | orange |

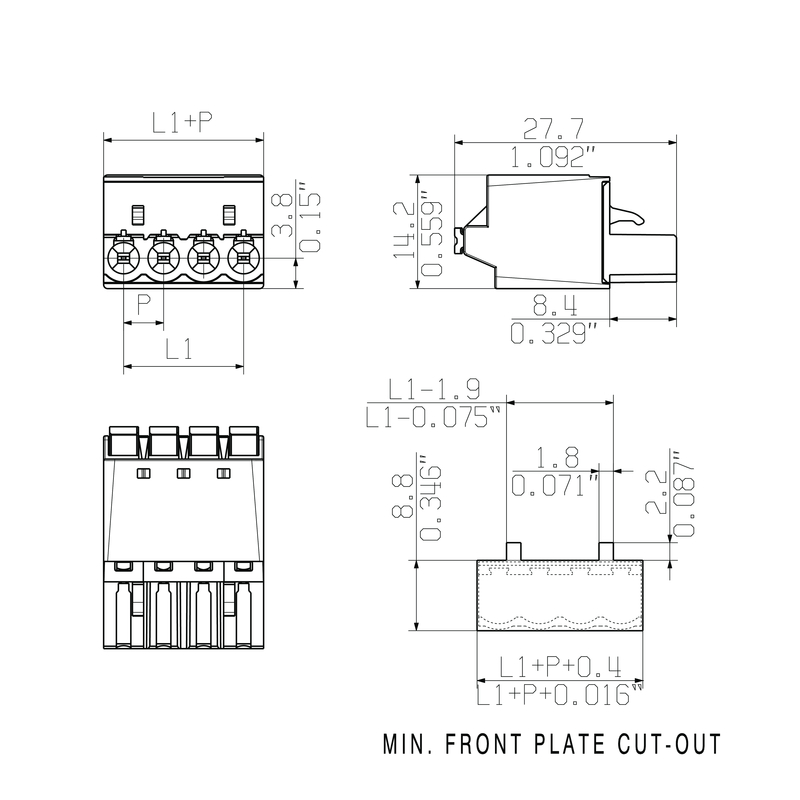

| Глубина | 27.6mm |
| Шаг | 5mm |
| Ширина | 60mm |
| Высота | 14.2mm |
| Корпус | Box |
| Тип монтажа | THT |
| Нетто вес | 23.433g |
| Напряжение UL | 300V |
| Current csa | 10A |
| Voltage csa | 300V |
| Напряжение по IEC | 400V |
| Кол-во в упак. | 30 |
| Coding possible | true |
| Поверхность контакта | tinned |
| Число полюсов | 12 |
| Циклы подключения | 25 |
| Материал контакта | CuSn |
| Степень защиты | IP20 |
| Pulling force max | 5.5N |
| Screwdriver blade | 0.6 x 3.5mm |
| Объемное сопротивление | ≤5mΩ |
| Диапазон фиксации макс. | 3.31mm² |
| Диапазон фиксации мин. | 0.13mm² |
| Current ul group b | 18.5A |
| Current ul group d | 10A |
| Plugging force max | 7N |
| Класс горючести | V-0 |
| Изоляционный материал | PBT |
| Ном. сечение | 2.5mm² |
| Номин. импульсное напряжение | 4kV |
| Touch safe protection | IP20 plugged/IP10 unplugged |
| Wire stripping length | 10mm |
| Wire connection method | PUSH IN with actuator, Tension-clamp connection |
| Макс. темп. хр. | 70°C |
| Мин. темп. хр. | -40°C |
| Current iec max poles 20c | 18A |
| Current iec max poles 40c | 16A |
| Current iec min poles 20c | 23A |
| Current iec min poles 40c | 21A |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -50°C |
| Conductor outlet direction | 180° |
| Макс. темп. установки | 100°C |
| Мин. темп. установки | -30°C |
| Краткосрочный выдерживаемый ток | 120A |
