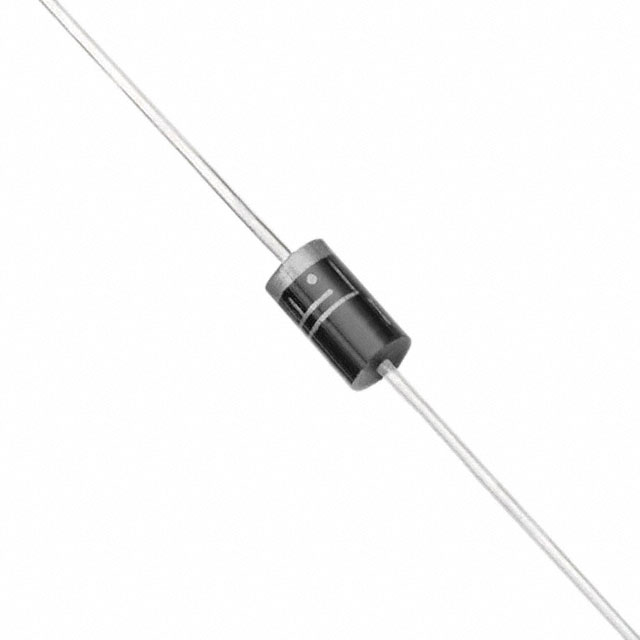

Ограничитель напряжения Р=1500Вт U=18В двунаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
403 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:403 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,52 |
| от 18 | 40,35 |
| от 36 | 38,74 |
| от 71 | 36,39 |
| от 141 | 33,66 |
Описание
Ограничитель напряжения (супрессор) STMicroelectronics серии 1.5KE, двунаправленный. Рассчитан на импульсную мощность 1500 Вт и номинальное напряжение 18 В. Предназначен для защиты электронных цепей от перенапряжений и электростатических разрядов в цепях как постоянного, так и переменного тока.
Технические характеристики
| Тип | Transil diode |
| Маркировка | 1.5KE18CA |
| Корпус | DO-201 |
| Тип монтажа | Выводной |
| Полярность | bidirectional |
| Ёмкость | 2150pF (at 0V, F=1MHz, bidirectional) |
| Артикул | 1.5KE18CA |
| Номер файла UL | QVGQ2.E136224 |
| Ток утечки | 1μA at V_RM=15.3V |
| Импульсная мощность макс. | 1500W (10/1000μs) |
| Напряжение отключения | 15.3V |
| Макс. пробойное напр. | 18.9V |
| Мин. пробойное напр. | 17.1V |
| Длина корпуса | 8.5 to 9.5mm |
| Dimensions lead length | 25.4mm (min) |
| Clamping voltage 8 20us | 32.5V |
| Темп. коэф. | 8.8×10⁻⁴/°C |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Диам. корпуса | 4.8 to 5.3mm |
| Диаметр вывода (грань B корпуса), мм | 0.96 to 1.06mm |
| Breakdown voltage nominal | 18V |
| Peak pulse current 8 20us | 308A |
| Диап. темп. хр. | -65 to +175°C |
| Clamping voltage 10 1000us | 25.2V |
| Peak pulse current 10 1000us | 59.5A |
| Описание (англ.) | Diode TVS Single Bi-Dir 15.3V 1.5KW 2-Pin Case 1.5KE T/R |
| Рабочая температура перехода | 175°C max |
| Power dissipation infinite heatsink | 5W at T_amb=75°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Термосопротивление переход-среда | 75°C/W (PCB, L_lead=10mm) |
